Pompes Watson-Marlow 120U IP31 : consignes d’utilisation 7
2.5 Câblage de
contrôle à distance

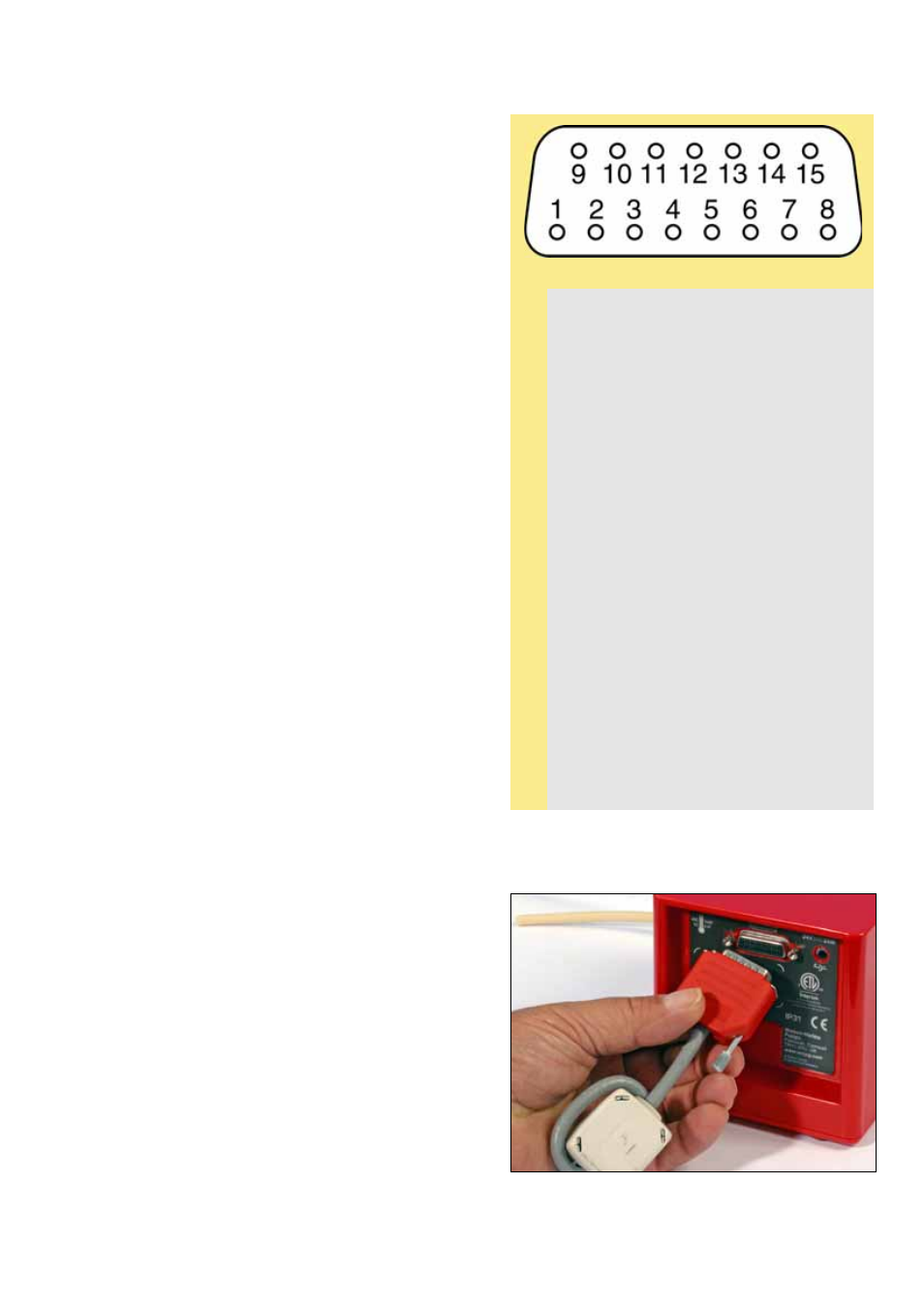

L’interface de la pompe et des autres dispositifs se
fait par l’intermédiaire d’un connecteur D à 15 voies
à l’arrière de la pompe.
Un connecteur mâle, blindé pour compatibilité à la
norme CEM, doit être soudé au câble de contrôle
blindé.
Cordon recommandé : 7 fils, 0,2 mm, 24 AWG,
blindé, circulaire jusqu’à 15 âmes.
Le connecteur D à 15 voies doit être connecté
avant que le courant n’alimente la pompe. Si
un changement quelconque est effectué
ultérieurement sur le connecteur D à 15 voies,
il doit être rebranché avant que le courant
n’alimente la pompe.
Cette pompe satisfait toutes les exigences de com-
patibilité CEM pour jusqu’à 3 m de câble de type
spécifié ci-dessus. Au-delà de cette distance, il
incombe à l’utilisateur d’assurer la sécurité et la
fiabilité de la pompe en mode contrôle à distance ou
automatique.
Pour réduire au minimum les interférences CEM, le
câblage du connecteur D à 15 voies doit être blindé.
L’écran doit être relié à la terre, du côté Signal du
câblage. Pour réduire plus encore les interférences
CEM, le câblage blindé doit être fileté une ou deux
fois via un écran de câble ferrite tubulaire ou une
pince à charnière.
La mise à la terre et l’alimentation CC de cette
pompe sont isolées de la terre au moyen d’un bloc
d’alimentation externe CC. Celui-ci peut être
connecté à une ligne de 0 V isolée ou à des
interfaces de 0 V reliées à la terre. La sortie TTL
(transistor transistor logic) se présente de deux
façons : théoriquement 0 V et 5 V ; mais dans la
pratique <0,4 V (<16 mA) et 2,4-5 V (<0,4 mA).
Elles ne conviennent pas pour les relais de
commande.
Nº
fiche
Entrée ou
sortie
Rôle Se rapporte à
1 Entrée
numérique
Sélection entrée
signal courant ou
tension
analogique
Connecter sur Terre
Numérique pour
courant
2 Entrée
analogique
Entrée signal
courant ou tension
analogique (+)
Terre Analogique
3 Terre Terre analogique (0 V)
4 Entrée
numérique
Activation à
distance du sens
de rotation Connecter sur Terre
Numérique pour
activation
5 Entrée
numérique Sens de rotation
à distance
Brancher sur 5 V cc
pour fonction-
nement anti-horaire
7 Entrée
numérique
Sélection mode
Manuel ou
Automatique
Brancher sur
alimentation 5 V cc
pour mode
Automatique
8 Entrée
numérique Marche/Arrêt à
distance Connecter sur
5 V cc pour arrêter
9 Sortie
analogique Sortie Tachy
analogique Terre Analogique
(signal 0-5 V cc)
10 Terre Terre analogique (0 V)
11 Terre Terre numérique (0 V)
12 Terre Terre numérique (0 V)
13 Alimentation
cc Alimentation
5 V cc (+)
Terre
14 Sortie
numérique Sortie Alarme
(5 V TTL)
Terre numérique
15 Alimentation
cc Alimentation
12 V cc (+)
Terre
Remarque : L’attribution d’une fiche de la
pompe 120U diffère de celle de la 101U et de
la 401U. Voir au verso pour plus de détails.
