Têtes de pompe Watson-Marlow 400D1, 400DM2 et 400DM3 : consignes d’utilisation 4

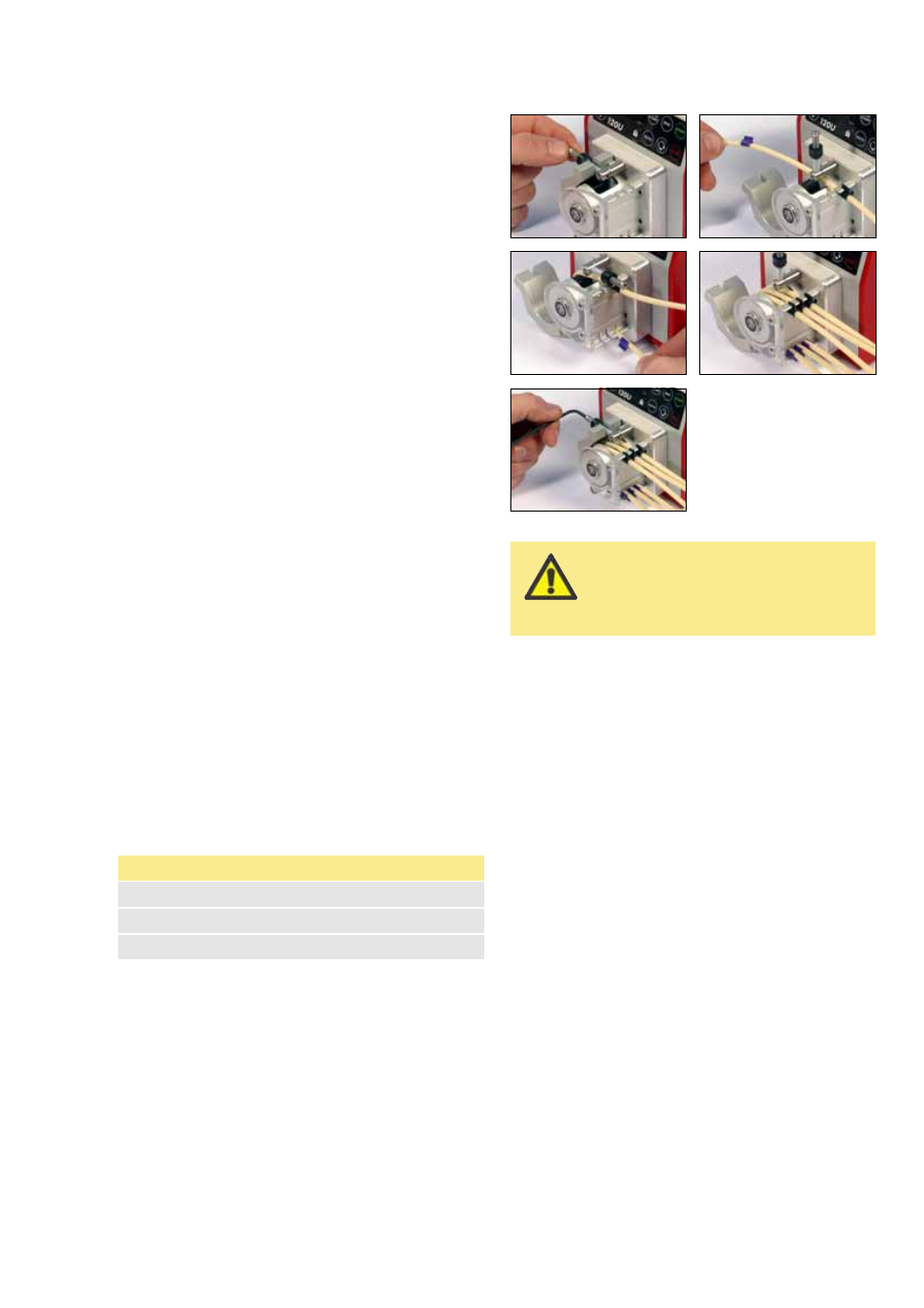

3.6 Chargement et
retrait du tube pour
les têtes de pompe
400DM2 et 400DM3
Sortez la goupille à ressort pour libérer le
stator.
Placez la première couronne de tube dans le
logement approprié du support. Faites passer le
tube autour du rotor. Placez le centre de la
couronne du tube dans le logement du support,
juste en face de la première couronne de tube.
Répétez la procédure pour le canal (400DM2)
ou les deux canaux (400DM3) restants. Après
avoir mis le tube en place, vérifiez qu’il n’est
pas entortillé, ni plié, car cela aurait pour effet
de réduire sa durée de vie.
Replacez le stator autour du rotor et réinsérez
la goupille à ressort dans son logement.
Remarque : Un serrage trop important de la
goupille à ressort du stator endommagerait le
tube et la tête de pompe.
Retrait du tube
Sortez la goupille à ressort pour libérer le
stator.
Sortez les deux couronnes de leur support et
retirez le tube de la tête de pompe.
3.7 Pièces détachées
pour têtes de pompe
400D1, 400DM2 et
400DM3
Description Nomenclature
Tête de pompe 400D1 043.001D.D1C
Tête de pompe 400DM2 043.001D.D2C
Tête de pompe 400DM3 043.001D.D3C
Un serrage trop important de
la goupille à ressort du stator
endommagerait le tube et la
tête de pompe.
