Tableau et Instruments de Commande
P. Porte-gobelet – Prévu pour accueillir un gobelet de taille ordinaire.

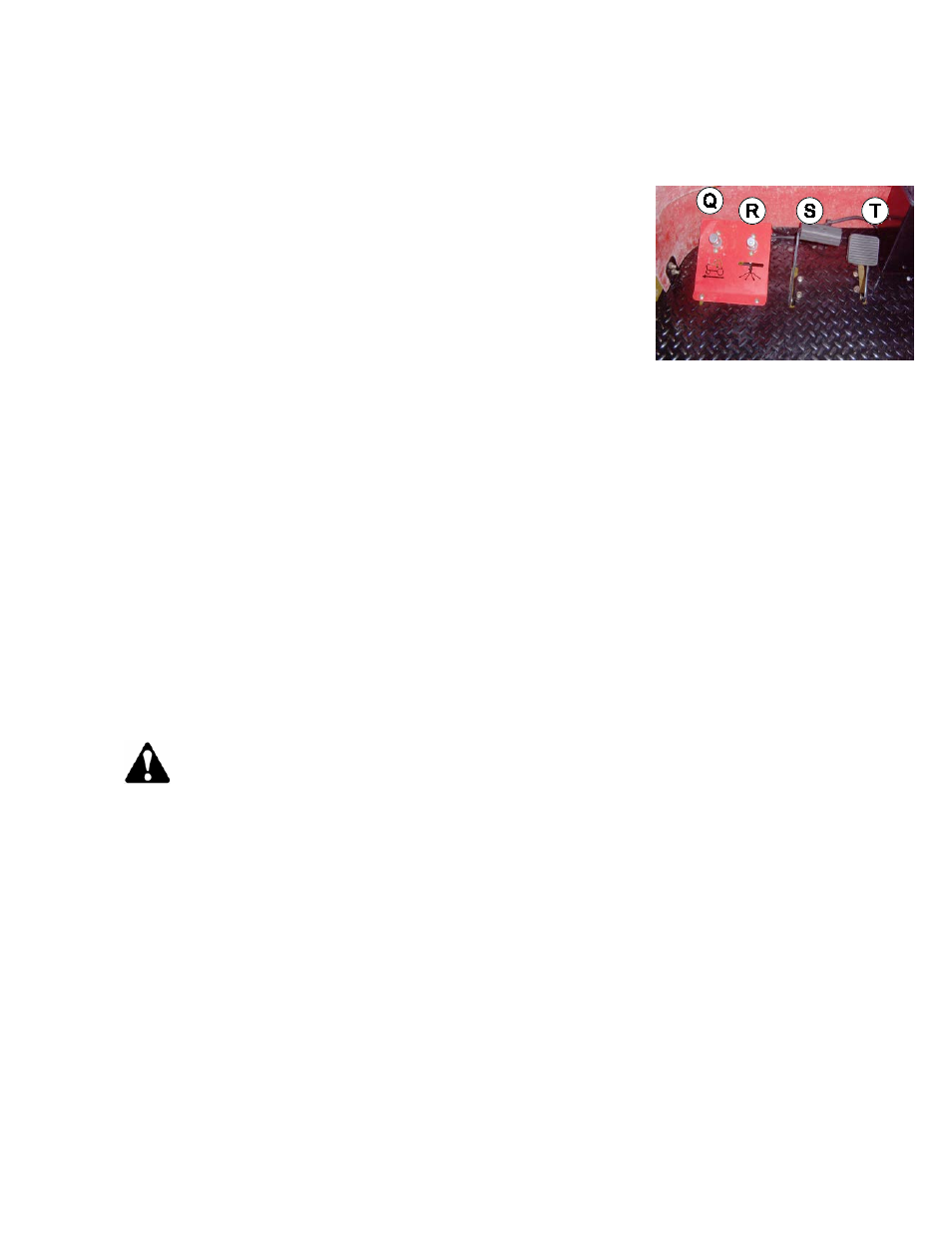

Q. Commande au pied du régulateur de vitesse – Lorsque l'interrupteur à bascule est en position enclenchée et
que la vitesse désirée a été atteinte, appuyer sur la pédale de commande du régulateur de vitesse pour enclencher
le régulateur.
O. Commande du régulateur de vitesse de pulvérisation – Embraye et
débraye le régulateur de vitesse. Pour embrayer actionner vers l’avant,
pour débrayer actionner à fond vers l’arrière. Lorsque le levier est
engagé, il met un butoir à l’accélérateur. Il faut appuyer sur la pédale
d’accélérateur pour maintenir cette vitesse. Pour ajuster la vitesse,
tourner la molette en bout de levier, dans le sens inverse des aiguilles
d’une montre pour augmenter la vitesse, dans le sens des aiguilles d’une
montre pour réduire la vitesse. En désengageant le levier la pédale sera
libre sur toute sa course.
S. Pédale d’accélérateur°: Positionnée sur la droite du plancher. Cette
pédale contrôle la vitesse de déplacement. En appuyant sur la pédale, la
vitesse de rotation du moteur augmente ; en jouant sur la pédale on fera
varier la vitesse de déplacement.
T. Pédale de marche arrière – Cette pédale commande la marche arrière. Appuyez dessus pour déplacer la machine
en marche arrière .
Y. Témoin de température de l’eau (diesel uniquement) – Le témoin de température s’allume et une alarme
retentit lorsque le moteur commence à surchauffer.
Z. Bougie de préchauffage (diesel uniquement) – Lorsque le contact est mis, la bougie de préchauffage s'allume
lorsque le moteur est prêt à démarrer
CONTRÔLE DE LA VITESSE DE DÉPLACEMENT
R. Le régulateur de vitesse de déplacement fonctionne différemment des régulateurs montés sur les automobiles. Ce
type de régulateur enclenche une liaison hydrostatique. Il ne possède pas de fonctionnalité « reprendre » après
désactivation.. Dès qu’une pression est exercée sur le basculeur, le régulateur se désactive. Pour enclencher le
régulateur appliquer systématiquement la procédure ci-dessous ; ces instructions se trouvent également sur le
tableau de bord de la machine.
POUR ENCLENCHER :
1. Basculer l’interrupteur sur « On » (Marche)
2. Atteindre la vitesse désirée en appuyant sur la pédale.
3. Appuyer sur le bouton « Set » ( Fixer) pour verrouiller la vitesse.
Pour éviter un arrêt brutal, placer le pied sur la pédale de traction avant de désactiver le
régulateur de vitesse
13
