SATEL ACCO 24
commutateurs particuliers conformément au tableau 3. Il est possible de vérifier l'adresse
réglée dans le clavier LCD branché au module à l'aide de la fonction (M
ODE DE SERVICE
D
ONNEES DU MODULE
A
DRESSE ) ou dans le logiciel ACCO-SOFT-LT.
Numéro de commutateur 1 2 3 4 5 6 7 8
Valeur numérique
(pour le commutateur dans la position ON)
1 2 4 8 16 32 64 128
Tableau 4.

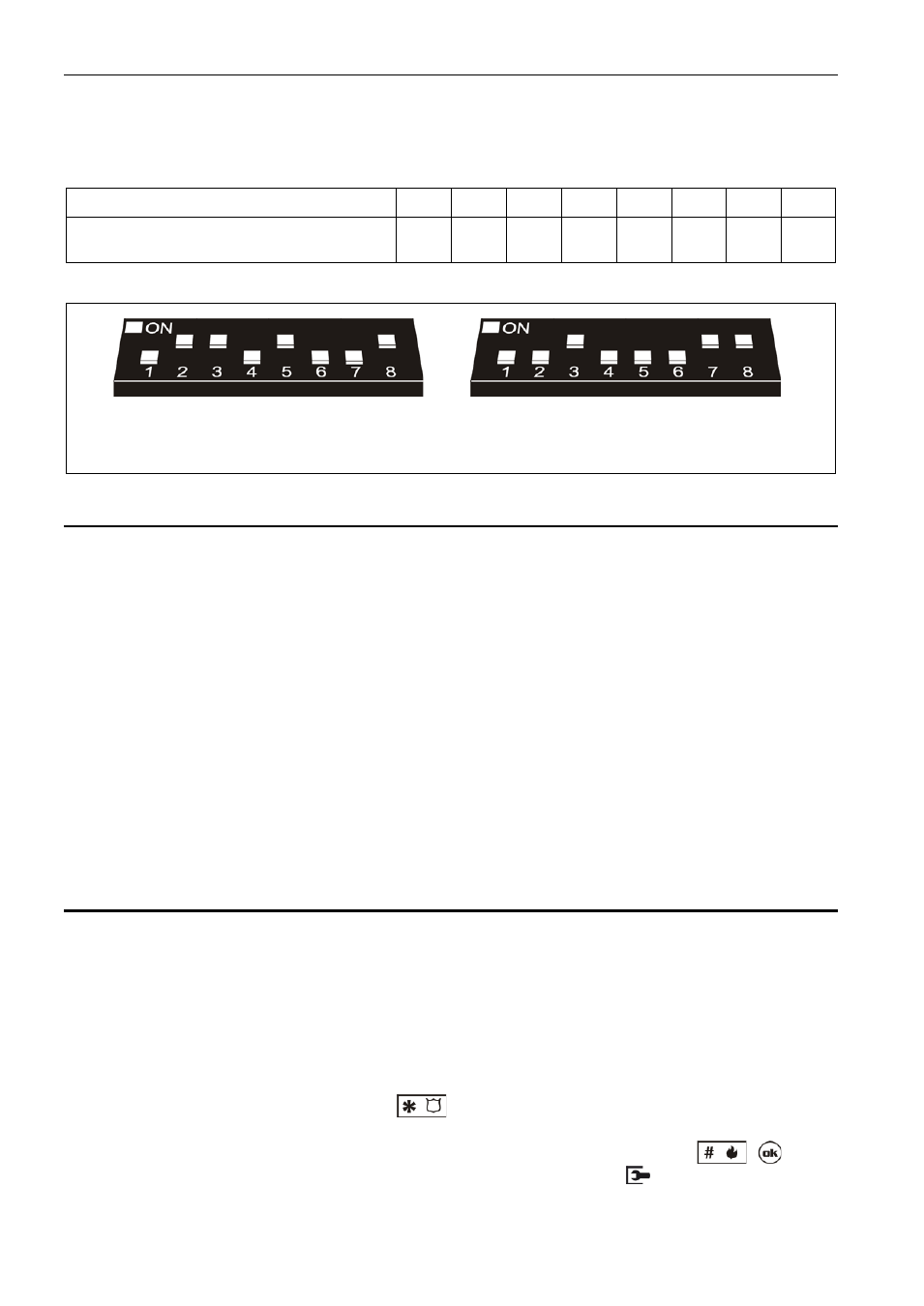

Fig. 18. Exemples de réglage d'adresse sur les micro-commutateurs du type DIP-switch.
5. P
ROGRAMMATION DU MODULE
Le module du contrôleur d’accès peut être configuré au travail à l'aide du clavier LCD ou
l'ordinateur avec le logiciel ACCO-SOFT-LT installé.
Le clavier LCD peut être branché au module en caractère de terminal. Il est possible de
brancher aussi le clavier LCD seulement pour le temps de programmation. Cela est possible
grâce à la prise RJ installée sur la carte électronique.
Il y a 2 moyens pour que l'ordinateur puisse se mettre en communication avec le module :
1. RS-232. Le port du module avec le port série COM de l'ordinateur à l'aide du câble
DB9FC/RJ produit par l'entreprise SATEL.
2. RS-485. Brancher le port du module au bus connectant les modules avec le système.
Raccorder l'ordinateur au bus au moyen du convertisseur ACCO-USB produit par
l'entreprise SATEL (l'explication de la manière de le brancher se trouve dans le mode
d'emploi de convertisseur).
La programmation à l'aide d'ACCO-SOFT-LT est réalisée de la même façon pour toutes les
deux manières de la communication.
5.1 P ROGRAMMATION DU CLAVIER LCD
Le clavier LCD donne la possibilité de configurer le module et d'ajouter ou/et supprimer les
utilisateurs dans le module auquel le clavier LCD est branché. Il n'y a pas d'accès à l'édition
des tableaux d'accès (des schémas d'accès) dans le clavier LCD.
Note : Il n'est pas convenable d'ajouter ou supprimer les utilisateurs à l'aide du clavier LCD
dans le cas des modules travaillant dans les cadres du système du contrôle d'accès.
La programmation est réalisée à l'aide des fonctions accessibles dans le mode de service.
Pour mettre en service ce mode, il faut introduire le code de l'utilisateur qui a l'autorisation
d'A
DMINISTRATEUR et appuyer la touche . A l'aide de la touche marquée par le symbole
 ou  il faut chercher dans le menu qui sera visualisé, la position M
ODE DE SERVICE . Quand
la flèche indiquera la dite position sur l'affichage, il faut appuyer la touche , ou
.
Le mode de service est signalé par la luminescence de voyant LED [SERVICE].
adresse: 150 adresse: 196
