SATEL GPRS-T2 5
Les étapes suivantes d'installation sont recommandées :
1. Brancher l'antenne à la prise de la carte. Attention à ne pas endommager la prise.
2. Raccorder des dispositifs dont le fonctionnement doit être surveillé par le module aux
bornes d'entrées.
3. Connecter le fil de l'enroulement secondaire du transformateur, d'où la tension alternative
est fournie à l'unité d'alimentation du module, à la borne AC (voir : fig. 4).
4. Connecter le dispositif que le module doit commander à la sortie relais.
5. Raccorder des câbles d'alimentation aux bornes +12V et COM.
6. Raccorder l’ordinateur au port RS-232 (TTL) du module (voir : chapitre « Programmation
locale par le port RS-232 (TTL) »).
7. Brancher l'alimentation du module.
8. A l’aide du programme GPRS-S OFT , définir le code PIN de la carte SIM (si la carte
demande d’entrer le code PIN) qui sera installée dans le module.
9. Brancher l'alimentation du module.
10. Insérer la carte SIM dans son logement (voir : fig. 5).
11. Brancher l'alimentation du module. La connexion du téléphone sur réseau GSM peut
durer quelques minutes.
Note : Si le code PIN de la carte SIM est incompatible à celui défini dans les réglages du
module, ce problème sera indiqué par les voyants LED sur la carte électronique (voir :
exemple F fig. 3). La deuxième tentative d'utiliser le code PIN sera effectuée après
30 secondes. Après trois faux codes PIN tapés, la carte SIM est verrouillée. Pour
entrer le code PUK et déverrouiller la carte SIM, l'insérer dans le téléphone mobile.

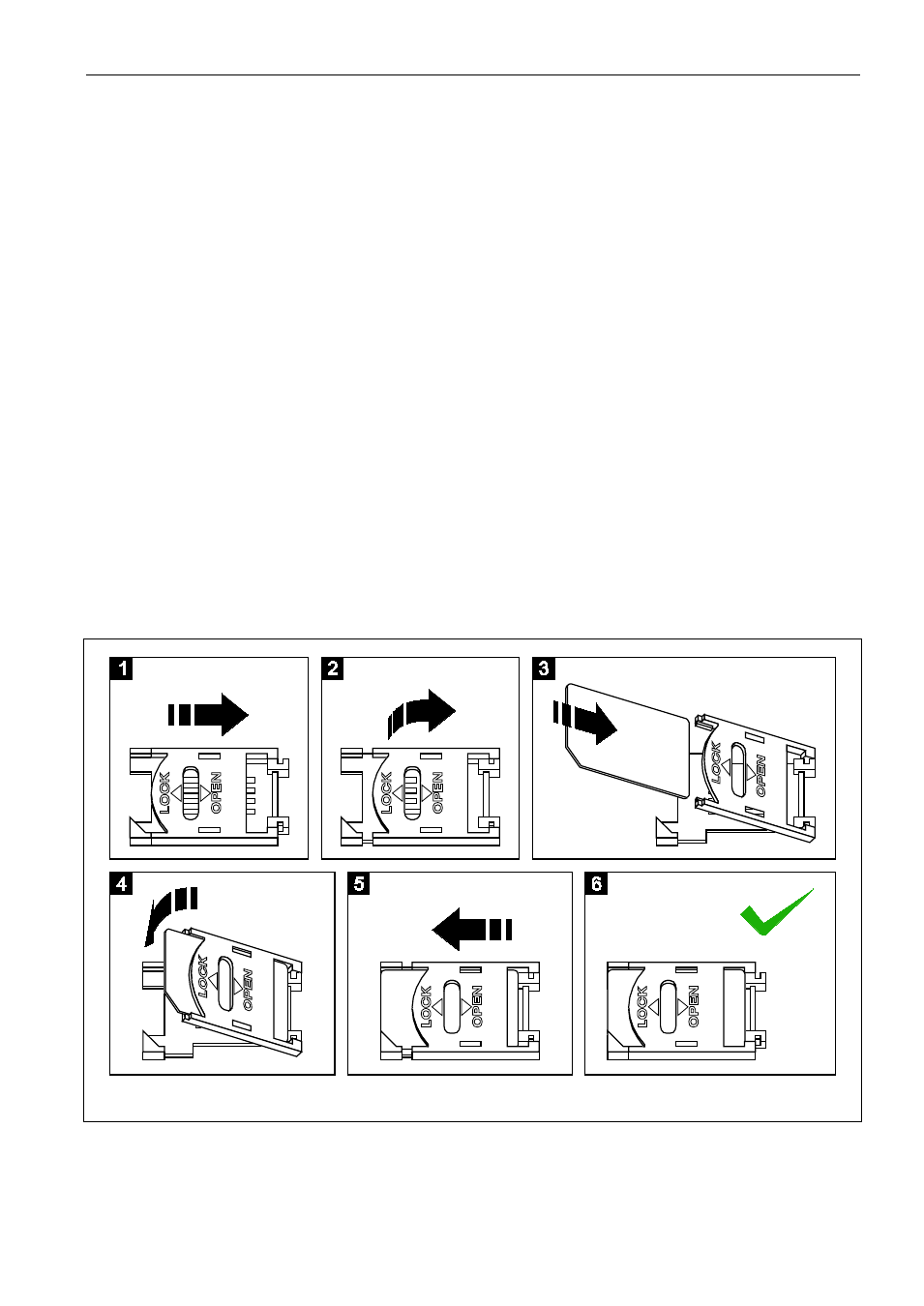

Fig. 5. Insertion de la carte SIM.
