2 GREY • GREY Plus SATEL
Anti-masking
Lorsque le capteur micro-ondes détecte un objet se déplaçant à une distance de 10-20 centimètres
du détecteur, ceci est interprété comme une tentative de masquage du détecteur et le relais antimasking
s’active pour 2 secondes. Les objets laissant pénétrer les hyperfréquences mais isolant le rayonnement
infrarouge ne sont pas détectés par la fonction anti-masking.
Fonctions de surveillance
Dans le cas du défaut du chemin de signal ou de la chute tension au-dessous de 9 V (±5%) pendant plus de 2
secondes, le détecteur signale une panne. La panne est signalée par l’activation du relais d’alarme et par
le voyant LED qui est allumé en permanence en rouge. La panne est signalée aussi longtemps qu’elle dure.
Activation/désactivation à distance du voyant LED
Le voyant LED peut être activé/désactivé lorsque le cavalier sur les broches LED est placé en position OFF.
La borne LED permet d’activer/désactiver le voyant LED. Le voyant LED est activé, si la borne est connectée
à la masse. Si elle est déconnectée à la masse, le voyant LED est désactivé. La borne peut être reliée
à la sortie type OC de la centrale d’alarme programmée p. ex comme
I NDICATEUR MODE SERVICE ,
C OMMUTATEUR BISTABLE OU I NDICATEUR TEST DE ZONES .
Mémoire d’alarme
Lorsque le voyant LED est activé, le détecteur peut signaler la mémoire d’alarme. La borne MEM sert
à activer/désactiver la mémoire d’alarme. Si la borne est connectée à la masse, la mémoire d’alarme est
activée. Elle est désactivée, si la borne est déconnectée à la masse. Si la mémoire d’alarme est activée et que
le détecteur signale une alarme, le voyant LED commence à clignoter en rouge. La mémoire d’alarme est
signalée jusqu’à ce qu’elle soit à nouveau activée (borne MEM connectée à la masse). La désactivation
de la mémoire d’alarme n’arrête pas la signalisation de la mémoire d’alarme. La borne MEM peut être
connectée à la sortie type OC de la centrale d’alarme programmée p. ex comme
I NDICATEUR ARMEMENT .

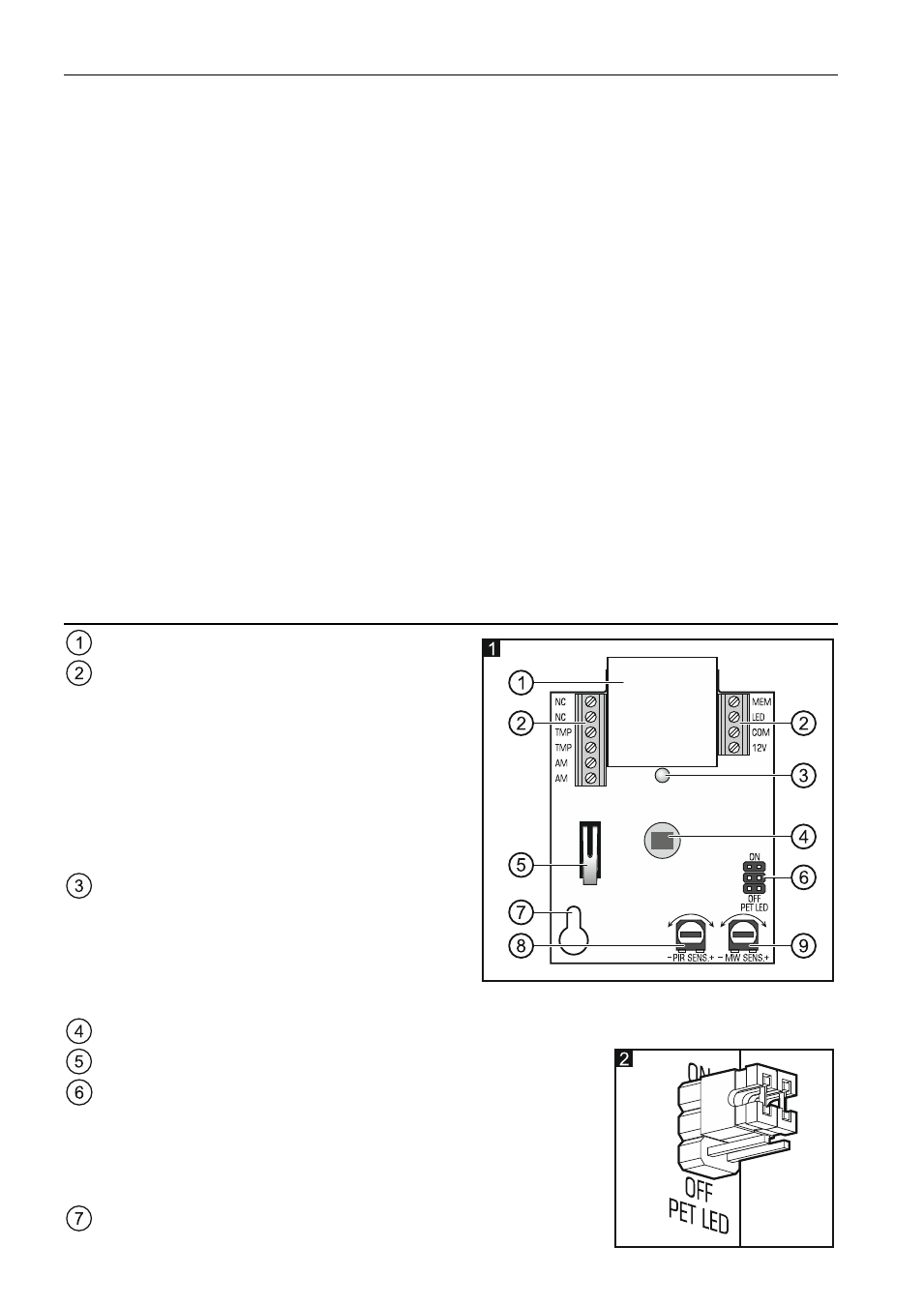

4. Carte électronique
capteur à hyperfréquence.
bornes :
NC - sortie d'alarme (relais NC) ;
TMP - sorties anti-sabotage (NC) ;
AM - sortie antimasking (relais NC) [GREY
Plus] ;
MEM - activation/désactivation de la mémoire
d’alarme ;
LED - activation/désactivation du voyant LED ;
COM - masse ;
12V - entrée d'alimentation.
voyant LED bicolore indiquant :
– alarme – allumé en rouge 2 secondes ;
– mémoire d’alarme – clignote en rouge ;
– détection du mouvement par l’un des capteurs –
allumé en vert 2 secondes ;
– panne – allumé en rouge ;
– démarrage – clignote en alternance en rouge et en vert.
pyroélément double. Ne pas toucher le pyroélément pour ne pas le salir.
contact d'autoprotection.
broches pour la configuration du détecteur :
PET - activation/désactivation de l’option immunité aux animaux.
L’option est activée, si le cavalier placé en position ON (fig. 2).
LED - activation/désactivation du voyant LED. Activé, si le cavalier
placé en position ON (fig. 2) – L’activation/désactivation
à distance du voyant n’est alors disponible.
trou pour vis de fixation.
