DETECTEUR DE DEPLACEMENT SANS FIL
ARD-100
ard100_fr 11/12
Le détecteur de déplacement sans fil ARD-100 est destiné au
fonctionnement avec le système bidirectionnel sans fil ABAX.
Il est géré par le contrôleur ACU-100 en version du logiciel 2.01
ou ultérieure et par la centrale INTEGRA 128-WRL en version du
logiciel 1.07 ou ultérieure.
Le détecteur est équipé d’un accéléromètre qui analyse
l’accélération et la gravitation. Le détecteur mémorise la position
au moment d'être activé ou en cas d’entrer en mode test.
Le changement de position par rapport à celui mémorisé est
interprété comme une violation.
Légende de la figure 1:
1 - écran.
2 - voyant LED. Il n’est allumé en rouge qu’en mode test
indiquant la communication avec le contrôleur (en période
d’interrogation), la violation et le sabotage.
3 - contact d’autoprotection répondant à l’ouverture du boîtier
et à l’arrachement du support.
4 - batterie lithium CR123A d’une tension de 3 V assurant la
durée de fonctionnement environ 3 ans. Le détecteur
contrôle l’état de la batterie. Quand la tension descend en
dessous de 2,6 V, l’information sera envoyée au contrôleur.
L’indication de la batterie faible durera jusqu'à son
remplacement.
1. Installation
Le détecteur est adapté à l’installation dans l’intérieur des locaux.
Avant d'installer définitivement le détecteur, vérifier le niveau du signal reçu
depuis le détecteur par le contrôleur ACU-100, si nécessaire, changer le lieu
d'installation afin que l'emplacement soit optimal du point de vue
communication.
Installer la batterie dans le détecteur juste avant de l'enregistrer dans le
contrôleur. Le détecteur non enregistré ou n'ayant aucune communication avec
le contrôleur consomme plus d'énergie ce qui réduit la durée de vie de la
batterie.
1. Ouvrir le boîtier.
2. Installer la batterie et ajouter le détecteur au système sans fil (voir le manuel d’emploi du
contrôleur ACU-100). Une étiquette avec le numéro de série de 7 chiffres qui doit être
entré lors de l'enregistrement du détecteur dans le système se trouve sur la carte
électronique à l'écran.
3. Sélectionner l'endroit où le détecteur doit être installé et le fixer temporairement.
4. Vérifier le niveau de signal parvenant au contrôleur depuis le détecteur. Si nécessaire,
sélectionner un autre endroit pour l'installation.
5. Fixer le panneau arrière du boîtier à la surface de montage.
6. Fermer le boîtier du détecteur.

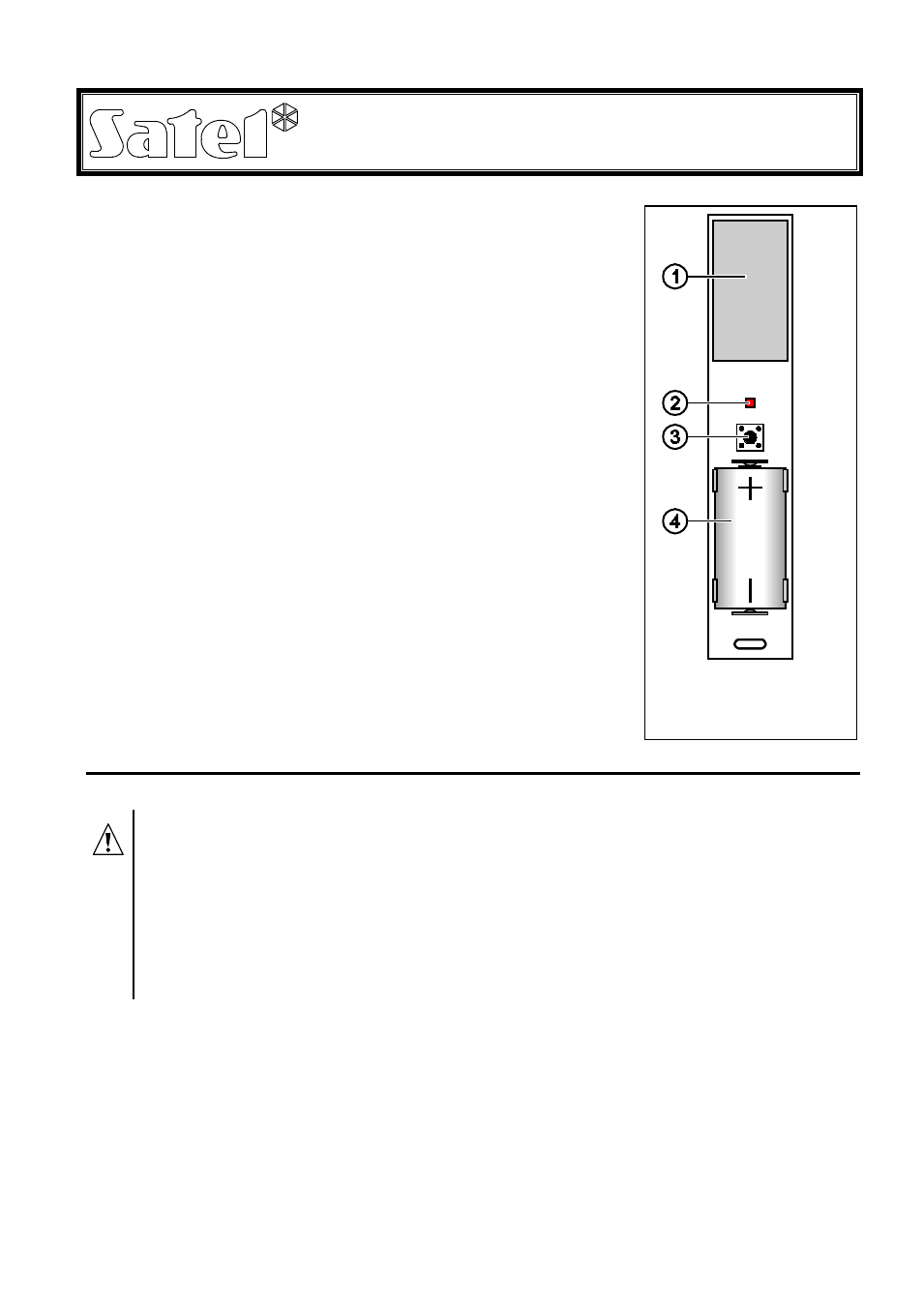

Fig. 1. Vue de la carte
électronique du
détecteur.
