14 INT-KSG SATEL
La valeur des résistances de fin de ligne est programmable. On peut programmer la valeur
des résistances R1 et R2 pour la configuration 2EOL (la numérotation des résistances est
représentée sur la figure 10). La valeur des résistances peut varier de 500
Ω à 15 kΩ,
toutefois la sommes des valeurs programmées ne peut pas dépasser 15 k
Ω. Pour
la ressistance R2, programmer la valeur 0. Dans ce cas, les résistances utilisées dans
la configuration 2EOL doivent avoir la valeur égale à la moitié programmée pour la résistance
R1, mais non moins de 500
Ω. Par défaut, les valeurs suivantes sont programmées :
R1 = 1,1 k
Ω;
R2 = 1,1 k
Ω.
La valeur de la résistance pour la configuration EOL est la somme de valeurs programmées
comme R1 et R2.

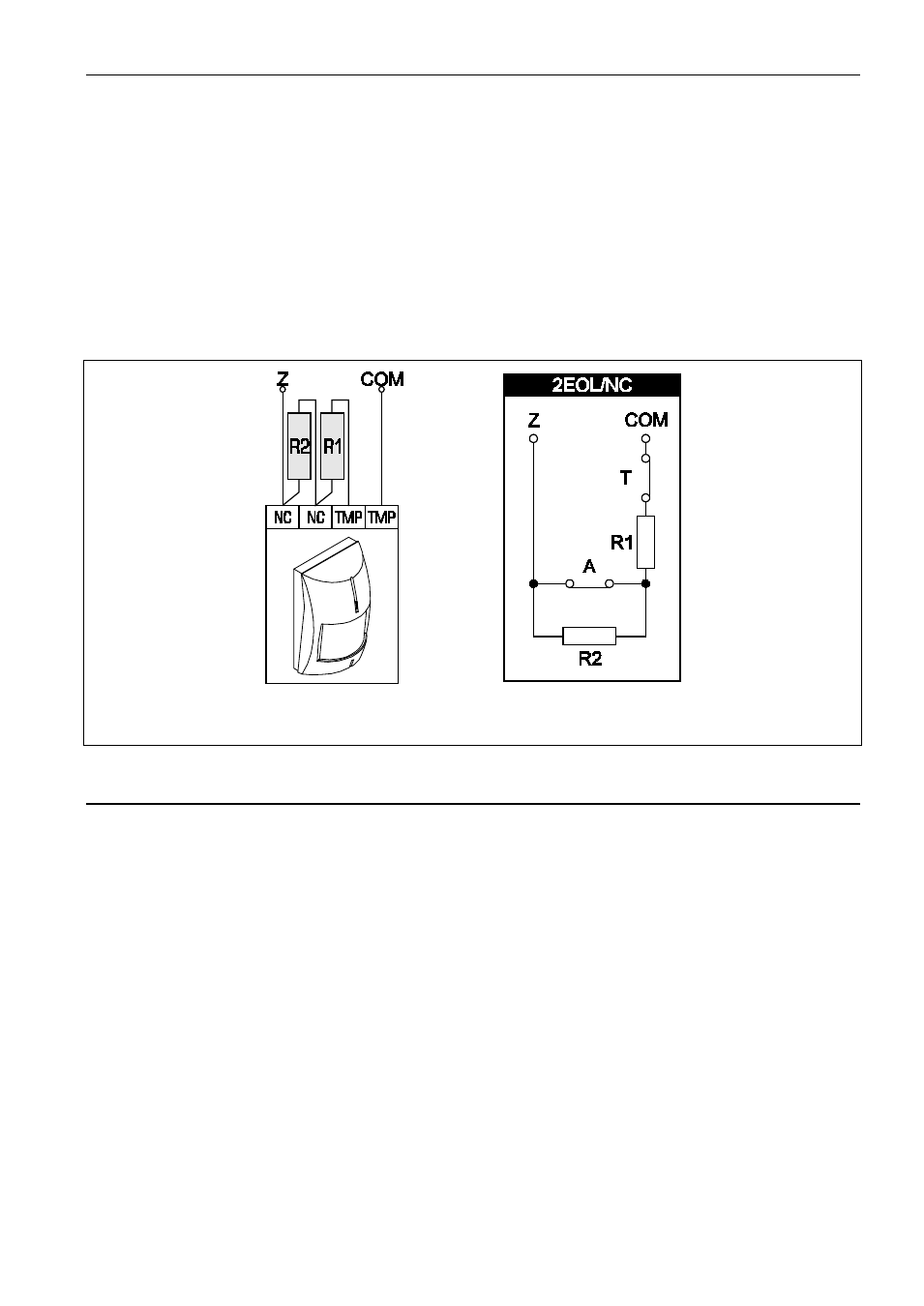

Fig. 10. Numérotation des résistances de fin de ligne (pour le détecteur NO, elle est
identique). T – sabotage. A – alarme.
6. Données techniques
Tension d’alimentation ....................................................................................... 12 V DC ±15%
Consommation de courant en veille ............................................................................... 165 mA
Consommation de courant maximale ............................................................................ 175 mA
Classe d'environnement selon EN50130-5 .............................................................................. II
Température de fonctionnement ......................................................................... -10°C…+55°C
Humidité maximale ......................................................................................................... 93±3%
Dimensions du boîtier (largeur x hauteur x épaisseur) ................................ 143 x 156 x 22 mm
Poids ................................................................................................................................. 320 g
