2 INT-VMG SATEL
usine, les entrées déclenchent les messages de 0 à 15 (l’entrée 1 déclenche le message 0,
l’entrée 2 – le message 1, etc.). Les messages portant d’autres numéros peuvent être
assignés aux entrées.
Le module peut mettre en attente jusqu’à 96 commandes de lecture des messages.

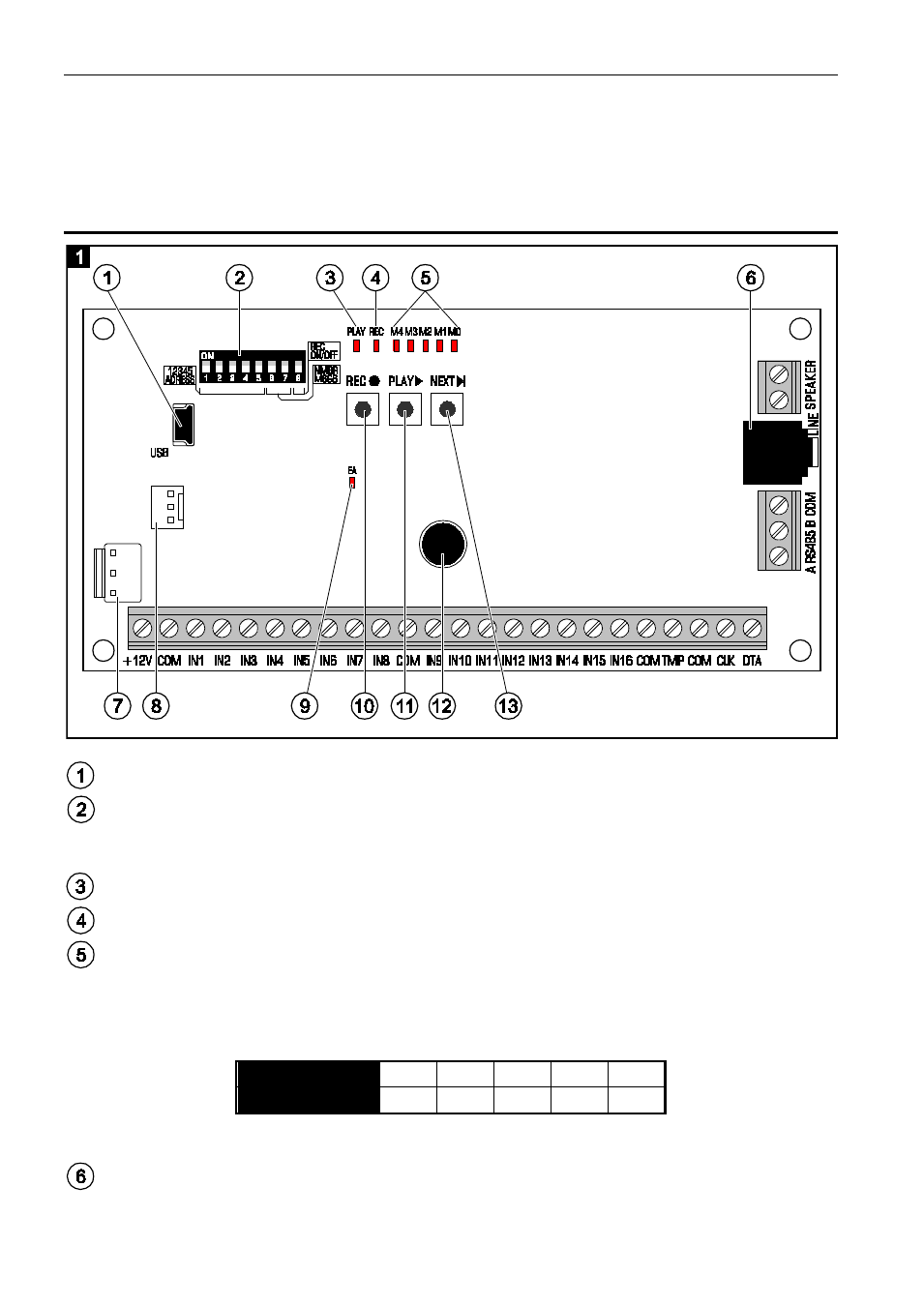

4. Carte électronique
prise USB MINI-B – permet de raccorder le module à un ordinateur et le programmer.
kit de micro-interrupteurs de type DIP-switch – pour définir l’adresse individuelle et
désactiver l'enregistrement des messages à l’aide du microphone intégré (voir : chapitre
I
NTERRUPTEURS DIP- SWITCH ).
voyant PLAY – est allumé en cours de lecture du message.
voyant REC – est allumé en cours d’enregistrement du message.
voyants M4…M0 – affichent le numéro du message. Un numéro est assigné à chaque
voyant (voyant allumé – voir tableau 1 ; voyant éteint – 0). La somme de ces valeurs
numériques correspond au numéro du message. Les messages portent les numéros de
0 à 31.
Voyant M4 M3 M2 M1 M0
Numéro 16 8 4 2 1
Tableau 1. Numéros assignés aux voyants qui sont allumés.
prise de type mini-jack – permet de brancher un casque ou un amplificateur audio
externe.
