2 CA-64 O SATEL
− sortie relais : voyant allumé – la borne NO est connectée à la borne commune C,
la borne NC est déconnectée de la borne commune C ;
− sortie relais : voyant n’est pas allumé – la borne NO est déconnectée de la borne
commune C, la borne NC est connectée à la borne commune C.
4 - relais – uniquement en version CA-64 O-R, tous les relais sont installés. En version
CA-64 O-ROC sont installés les relais pour les sorties de 5 à 8.
Descriptions des bornes :
C1...C8 - borne commune du relais ou sortie de type OC ;
NO1...NO8 - borne normalement coupée de la borne commune de la sortie relais. En état
actif et en cas de la polarisation inverse, la borne est connectée à la borne
commune.
NC1...NC8 - borne normalement connectée à la borne commune de la sortie relais. En état
actif et en cas de la polarisation inverse, la borne est coupée de la borne
commune.
AUX - sortie d’alimentation (+12V DC).
COM - masse.
TMP - entrée anti-sabotage (si le contact d’autoprotection n’est pas connecté
à la borne, il doit être court-circuité à la masse).
CLK - horloge.
DTA - données.
+12V - entrée d’alimentation.
Les broches RESET sont utilisées dans le processus de fabrication, il ne faut donc pas
les court-circuiter.
1.1 Micro-commutateurs de type DIP-switch
Les micro-interrupteurs de 1 à 5 sont destinés à régler une adresse. L’adresse doit être
différente de celles des autres modules connectés au bus de communication de la centrale
d’alarme. Pour régler l’adresse du module d’extension, ajouter les valeurs déterminées sur
les interrupteurs selon le tableau 1.
Numéro du commutateur 1 2 3 4 5
Valeur numérique
(pour l’interrupteur en position ON)
1 2 4 8 16
Tableau 1.
Les interrupteurs 6, 7 et 8 ne sont pas utilisés.

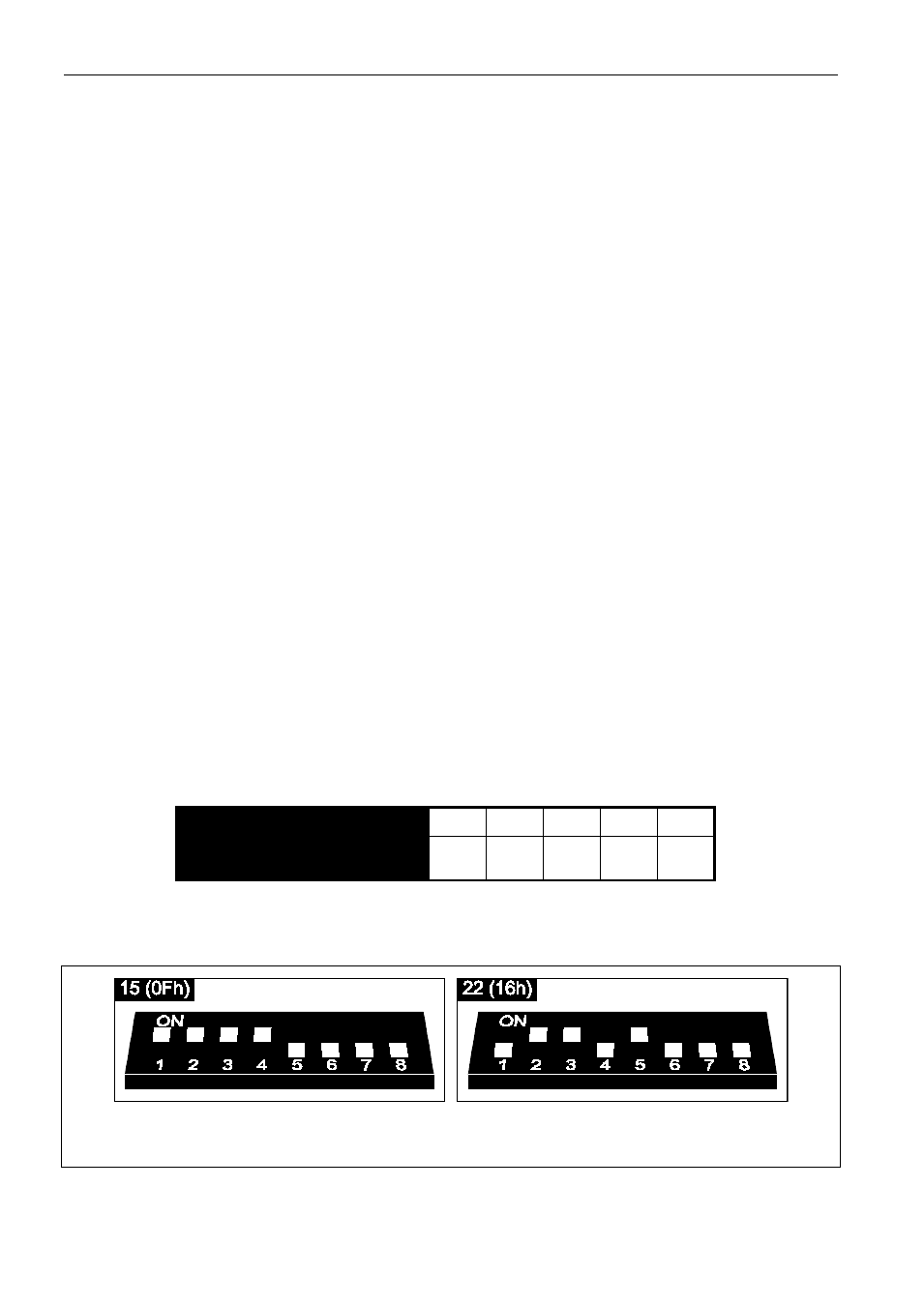

Fig. 2. Exemples de réglages de l’adresse (l’adresse 15 (0Fh) est nécessaire pour
le fonctionnement avec les centrales de série VERSA).
