Désignation Plage de valeurs Programmation
BUS - Identification
BM
Arrêt, 00-15 Arrêt
Langue D/GB/F/NL/E/I D (Allemand)
Adresse du terminal Marche/Arrêt Marche
Heure 0-24 heure Réglage de l'heure
Date Année, Mois, Jour Réglage de la date
BUS - Identification 1 00-15 01
BUS - Identification 2 00-15 02
Sélection de l'ins-
tallation
---/01-12 07
Type de régulation 00-06 06
Type WE 1 00-09 07
Bus WE 00-05 05
Gradiant Marche/Arrêt Arrêt
Type WE 2 00-22 08
Ballon WE 2 00-03 00
Type WE 3 00-09 01
Type WE 4 00-09 00
Type de tampon 00-02 00
Refroidissement Arrêt/Marche Marche
Fonction HK1
Standard, Const
Mod T, piscine,
WW, retour
Standard
Fonction HK2 voir HK1 Standard

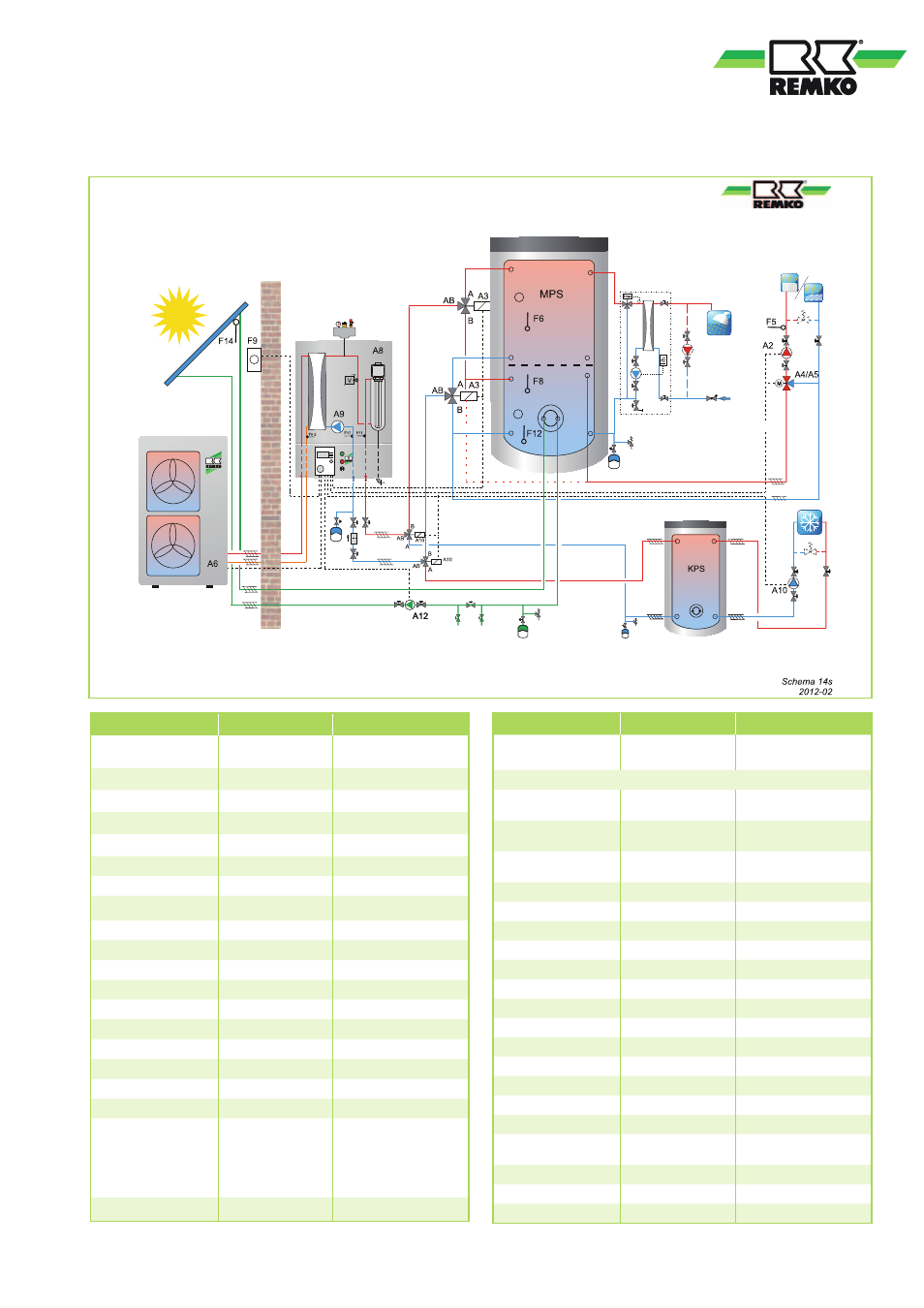

Modèle de schéma hydraulique pour la sélection de l'installation 7
Hydraulique de base pour pompe à chaleur, type CMT (Sélection d'installation 7)
Chauffage / refroidissement / solaire et eau chaude, fonctionnement mono-énergétique
Module extérieur
Module intérieur
Circuit de
chauffage 2
Points de puisage
Entrée KW
Ce schéma hydraulique sert seulement comme un outil de planification et de ne pas remplacer plan de montage!
Désignation Plage de valeurs Programmation
Rendement/
Niveau
00–9950 kW
WE 1 Niveau 1 = 50
WE 3 Niveau 1 = 1
continuer avec la touche à côté de « Fin »
Fonction MF 1 00-37
00 = sans WMZ
37 = avec WMZ
T-MF 1 Consigne -20°C-90°C
(----) = sans WMZ
30,0 °C = avec WMZ
MF 1 Hyst 2K-10K
(----) = sans WMZ
5,0 K = avec WMZ
MF 1 Hyst Arrêt 2K-10K (----)
Fonction MF 2 00-36 18
T-MF 2 Consigne -20°C-90°C (----)
MF 2 Hyst 2K-10K (----)
MF 2 Hyst Arrêt 2K-10K (----)
Fonction MF 3 00-36 34
T-MF 3 Consigne -20°C-90°C (----)
MF 3 Hyst 2K-10K (----)
MF 3 Hyst Arrêt 2K-10K (----)
Fonction MF 4 00-36 23
T-MF 4 Consigne -20°C-90°C (----)
MF 4 Hyst 2K-10K 5,0 K
MF 4 Hyst Arrêt 2K-10K 2,0 K
Fonction F15 00-09
07 = sans WMZ
09 = avec WMZ
Fonction E1 00-03 02
Fonction E2 00-03 03
Sonde Capteurs 1k/5k Capteurs 5k
WMZ = Compteur d’énergie électrique
Circuit de refroidissement
Module d'eau douce
