17

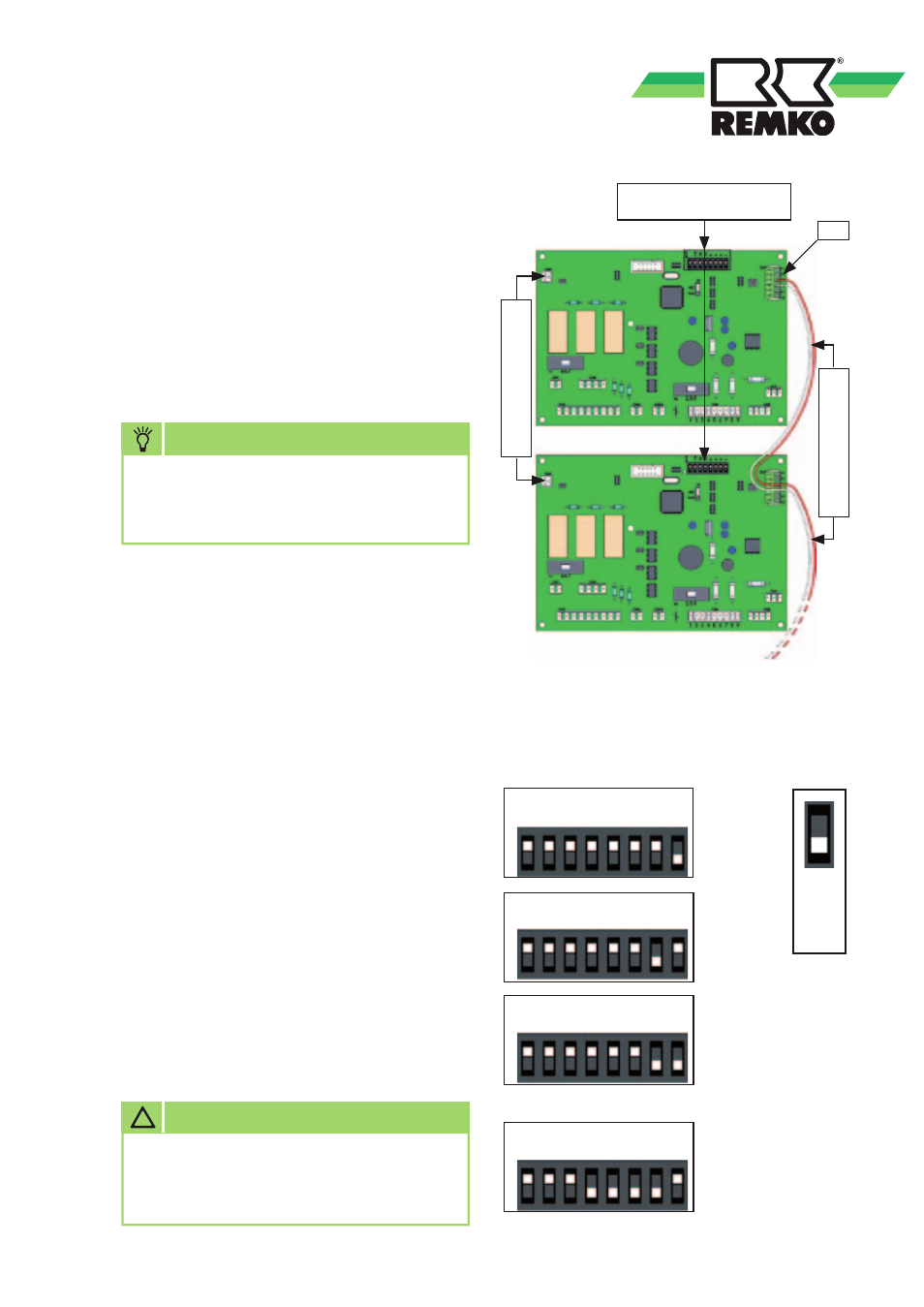

Interconnexion des appareils
Jusqu'à 30 appareils GPM peuvent être
connectés à l'aide d'une liaison BUS.
Le câble de commande doit s'enficher
aux bornes 3 et 4 de la prise CN7 sur la
platine de commande.
Pour le module de commande de groupes
ATR-6 G, une fois aux bornes A+ et B-.
REMARQUE
Lors du raccordement de plusieurs
appareils en réseau, la polarité du
raccord MOD-BUS doit être respectée.
Retirer la prise CN8 à résistance
électrique de la ou des platine(s)
de commande.
La liaison BUS a été établie à l'aide d'un
câble de commande blindé à deux fils
d'une section transversale comprise entre
0,25 et 1,5 mm².
Chaque appareil GPM doit être doté
d'une adresse unique (#).
Les adresses des appareils sont classées
selon la position du commutateur
DIP sur la platine de commande
correspondante, comme indiqué dans la
figure ci-contre.
On obtient donc l'adresse désirée (#) en
cumulant les valeurs attribuées selon la
position du commutateur.
Les appareils doivent être
numérotés de 1 à « n » sans omettre
un seul nombre de la séquence.
ATTENTION
!
1 2 4 8 16 32 C
R
B
LO
C
Adresse
#1
1 2 4 8 16 32 C
R
B
LO
C
Adresse
#2
1 2 4 8 16 32 C
R
B
LO
C
Adresse
#3
.............................
1 2 4 8 16 32 C
R
B
LO
C
Adresse
#30
Ôter la prise CN8
à résistance
Commutateur DIP de réglage
de l'adresse de l'appareil
Commande à 2
fils
CN7
Attribuer les adresses des appareils (#)
à l'aide des commutateurs DIP
ON
i
