7

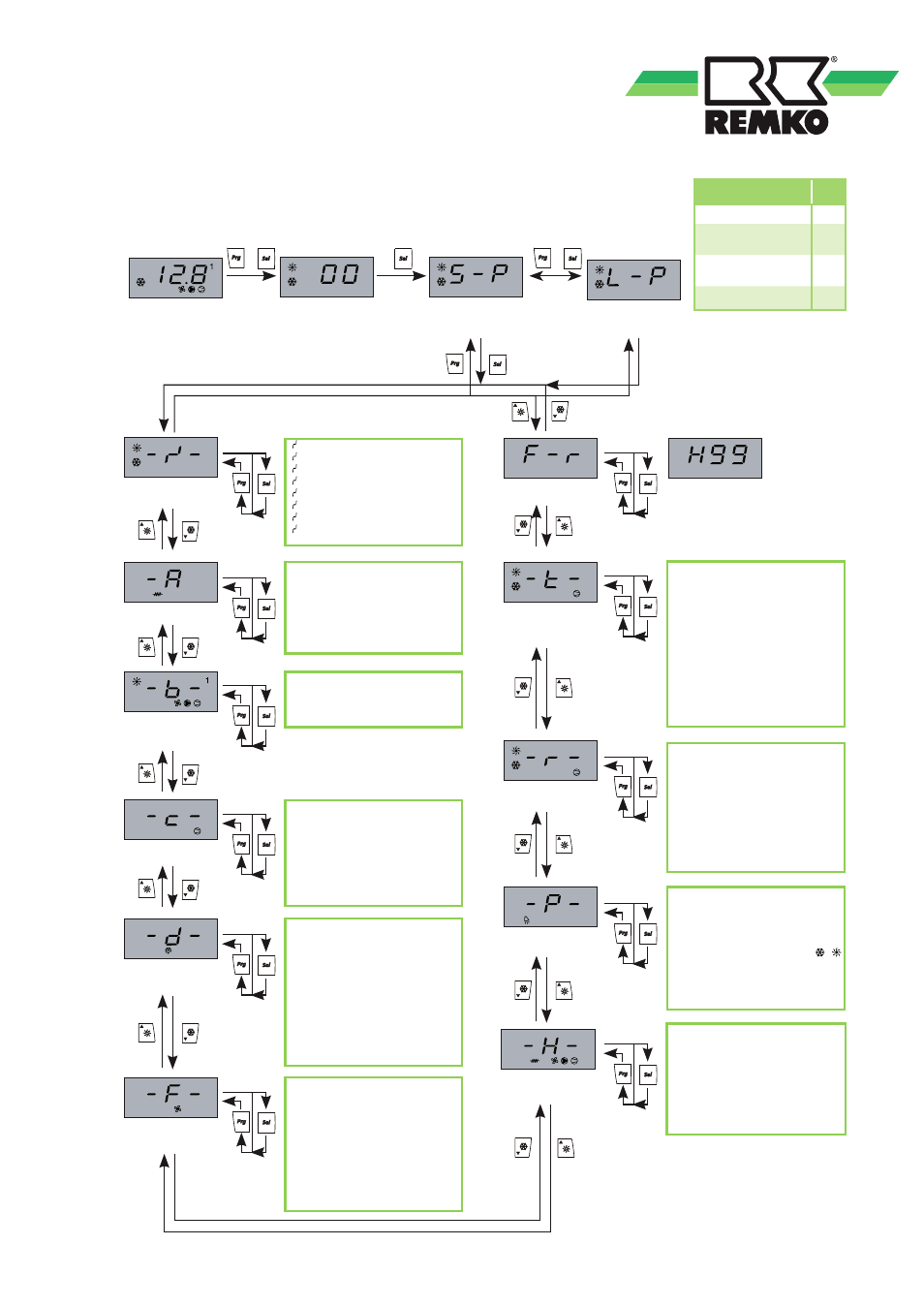

Aperçu de la structure de commande
H01 : Configuration appareil
H02 : Nombre de circuits
H03 : Nombre d'évaporateurs
H04 : Nombre de compresseurs par circuit
H06 : Entrée numérique refroidissement/
chauffage
H07 : Entrée numérique Marche/Arrêt
H08 : Configuration régulateur
H11 : Configuration sorties numériques
r01 : Consigne refroidissement
r02 : Hystérèse refroidissement
r03 : Consigne chauffage
r04 : Hystérèse chauffage
r06 : Configuration fonctionnement compr.
r08 : temps activation max. compr.
r09 : temps activation min. compr.
r10 : temps désactivation max. compr.
r11 : temps désactivation min. compr.
r12 : Hystérèse désactivation compr.
t01 : Réglage Heure en temps réel
t02 : Réglage minute en temps réel
t03 : Réglage jour en temps réel
t04 : Réglage mois en temps réel
t05 : Réglage année en temps réel
t06 : Réglage heure démarrage refroidissement
t07 : Réglage minute démarrage refroidissement
t08 : Réglage heure arrêt refroidissement
t09 : Réglage minute arrêt refroidissement
t10 : Réglage heure démarrage chauffage
t11 : Réglage minute démarrage chauffage
t12 : Réglage heure arrêt chauffage
t13 : Réglage minute arrêt chauffage
P01 : Temp. Surveillance de débit avant démarrage
P02 : Temp. Surveillance de débit
fonctionnement
P03 : Temp. BP
P05 : Réinitialisation défaut
P06 : Icône Refroidissement/Chauffage /
P15 : Configuration BP
P22 : Temp. Chauffage BP
P23 : Temp. Dégivrage BP
P36 : Configuration HP
01 : Type de capteur B1
02 : Type de capteur B2
03 : Type de capteur B3
04 : Type de capteur B4
13 : Calibrage B1
14 : Calibrage B2
15 : Calibrage B3
16 : Calibrage B4
A01 : Consigne défaut protection hors gel
A02 : Hystérèse défaut protection hors gel
A03 : Temporisation défaut protection hors gel
A04 : Consigne chauffage du fluide
A05 : Hystérèse chauffage du fluide
A06 : Capteur chauffage du fluide
A07 : réglage min. protection hors gel
C01 : temps fonctionnement min. compresseur
C02 : temps d'arrêt min. compresseur
C03 : Temporisation marche-marche compr.
C06 : Temporisation démarrage compr.
C09 : temps de fonctionnement max. compr. 1-2
C10 : Heures de service compresseur 1
C14 : Défaut maintenance compresseur
C15 : Heures de service pompe de circulation
d01 : Mode de fonctionnement dégivrage
d02 : Données d'entrée °C/P
d03 : Consigne début de dégivrage
d04 : Consigne fin dégivrage
d05 : temps fonctionnement min.
début dégivrage
d06 : temps dégivrage min.
d07 : temps dégivrage max.
d12 : Temps d'attente avant dégivrage
d13 : Temps d'attente après dégivrage
d16 : Ventilation forcée après la fin
d17 : Consigne dégivrage circulation
F01 : Config. sortie ventilateur
F02 : Mode de fonctionnement du ventilateur
F03 : niveau de vitesse de rotation min. sortie
F04 : niveau de vitesse de rotation max. sortie
F05 : Consigne mode de refroidissement °C/P
F06 : Hyst. mode refroidissement °C/P
F07 : Hyst. min. vitesse de rotation
refroidissement
F10 : Hyst. min. vitesse de rotation chauffage
F11 : Temps de fonctionnement
ventilateur à 100%
b01 : Valeur réelle entrée fluide B1
b02 : Valeur réelle capteur sortie fluide B2
b03 : Valeur réelle capteur condensation B3
b04 : Valeur réelle pressostat HP B4
Configuration
Saisie du mot
de passe
Affichage
valeur du paramètre
Affichage
niveau mot de passe
Valeurs réelles
capteurs
Compresseur
Dégivrage
Ventilateur
Appareils
Dysfonction-
nements
Régulation
Version logicielle
Heure réelle
(non utilisable)
Protection antigel
au moins 5 sec. brièvement brièvement
+ /
Niveaux de mots
de passe
Direct / sans MP
_d_
Utilisateur /
Spécifique à la pièce _U_
Super utilisateur /
Spécifique
_S_
Usine / Fabricant _F_
