5

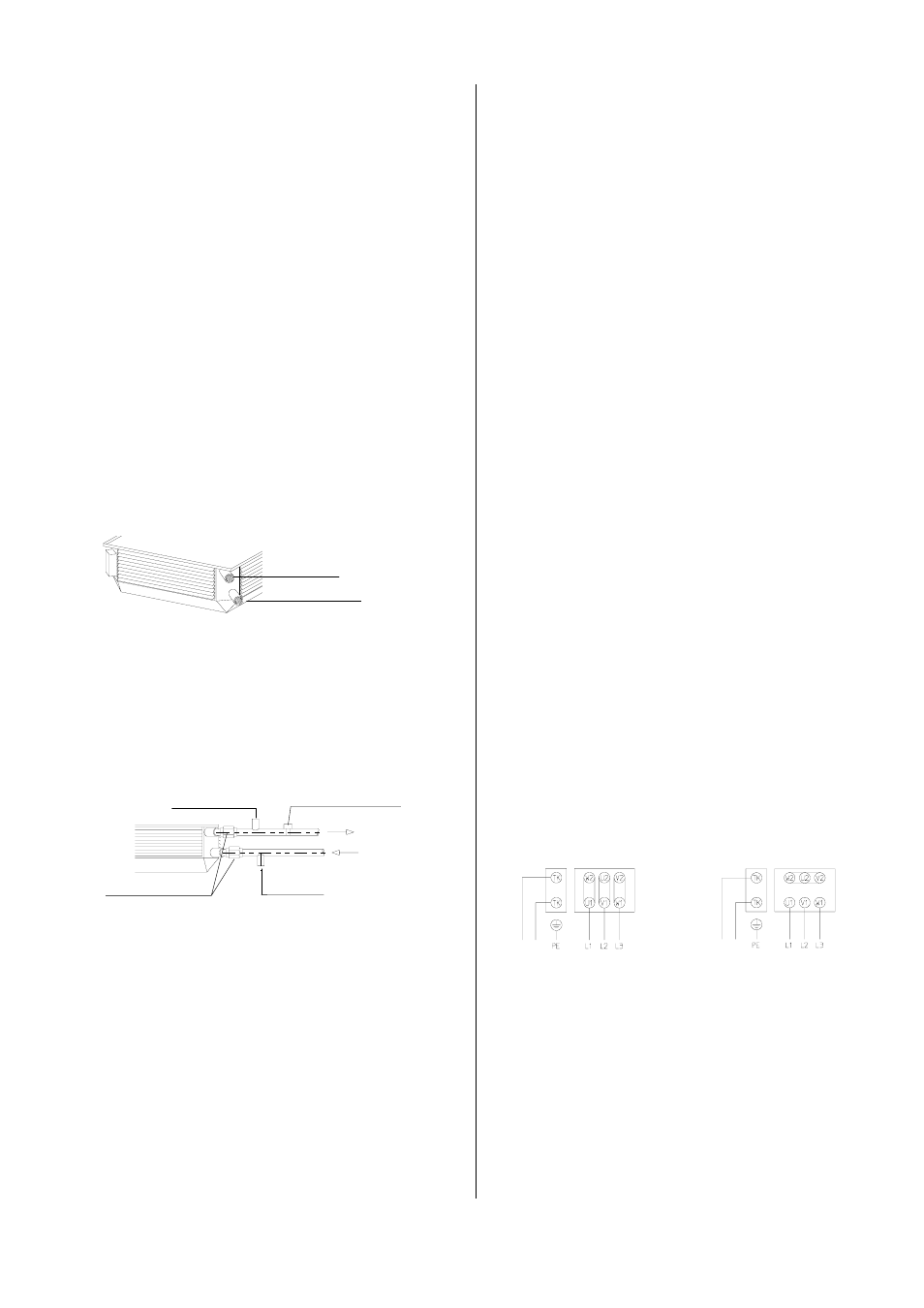

Branchement à l'installation de chauffage
Avant le branchement à l'installation de chauffage exis-
tante, vérifier que le rendement du chauffage et de la
pompe en place répond aux exigences techniques de
l'appareil en question.
◊ Les appareils PWW de REMKO seront branchés à
l'aide de vannes d'arrêt, d'aérateurs automatiques et
de raccords à vis dans les circuits aller et retour
(éventuellement avec des compensateurs).
Vidage en cas de risque de gel
Un vidage statique intégral de l'échangeur thermique
n'est pas possible. Il n'est possible qu'avec de l'air com-
primé.
Vidage Raccords à vis
Ventilation Thermostat antigel
Branchement de l'appareil
◊ Les appareils PWW 5000 de REMKO sont équipés
de ventilateurs axiaux avec des moteurs triphasés à
induit extérieur pour une tension de 400 V / 3~, PE /
50 Hz.
◊ Disposant de deux vitesses différentes, le moteur tri-
phasé passe d'une vitesse à l'autre par une commu-
tation Y /
∆.
◊ Le moteur est protégé par les thermocontacts inté-
grés qui, au moyen d'un dispositif de coupure adé-
quat (accessoire), désactivent le moteur du ventila-
teur lorsque l'enroulement atteint une température
de 130 °C.
◊ Les moteurs triphasés sont branchés aux dispositifs
de coupure conformément aux plans de montage
électriques.
◊ La protection du réseau dans la conduite d'amenée
vers l'appareil de coupure n'est pas fournie et devra
être réalisée en conformité avec les prescriptions en
vigueur.
◊ Les connexions du bornier seront reliées à l'appareil
de coupure correspondant (accessoires).
Branchement du moteur du ventilateur
Moteur à 2 vitesses, commutation ∆ /Y et thermocontacts.
L'arrêt du ventilateur doit toujours interrompre en
même temps l'amenée de fluide de chauffage.
*
◊ Les appareils fonctionnent selon le principe du
contre-courant :
Généralement, l'admission d'eau (aller) sera exécu-
tée « en bas ».
Généralement, la sortie d'eau (retour) sera exécutée
« en haut ».
◊ Après le montage, aérer correctement l'échangeur
thermique, des matelas d'air dans le registre entraî-
nant une réduction des performances.
Lors du branchement des raccords à vis du com-
bustible, contrer avec un outil approprié pour évi-
ter tout endommagement dû à la torsion des tubes
de raccord.
*
Un endommagement de l'échangeur dû au gel ne
donne aucun droit à la garantie !
*
Branchement électrique
Fondamentalement, respecter les prescriptions de l'en-
treprise de distribution d'énergie locale ainsi que les
instructions d'installation spécifiques VDE. Les travaux
électriques ne doivent être réalisés que par un person-
nel autorisé conformément aux dispositions correspon-
dantes.
Des dysfonctionnements et des dommages subsé-
quents peuvent résulter du non-respect des prescrip-
tions correspondantes, du mode d'emploi et des plans
électriques spécifiques. Dans ce cas, tout droit à la ga-
rantie expire.
Grande vitesse
Commutation
∆
Faible vitesse
Commutation Y
Branchement de plusieurs appareils
◊ Au besoin, plusieurs appareils (même de tailles dif-
férentes) peuvent être exploités parallèlement via un
dispositif de coupure optionnel.
◊ La puissance totale des appareils connectés ne doit
toutefois pas dépasser la puissance de rupture
maximale du dispositif en question.
◊ Pour la protection thermique du moteur, les thermo-
contacts de tous les moteurs doivent être montés en
série. Observer les plans de montage séparés.
◊ Chaque appareil de coupure ne peut recevoir qu'un
seul dispositif de réglage externe à la fois.
Tous les raccords avec filet intérieur 1"
Sortie d'eau
Admission d'eau
Observer impérativement les remarques suivantes im-
portantes sur l'antigel.
◊ Pour éviter des dommages dus au gel, un dispositif
de protection antigel sera monté lorsque les tempé-
ratures ambiantes seront inférieures à 0 °C.
◊ Pour les installations mises hors service dans des
locaux exposés au risque de gel, éviter impérative-
ment la présence d'eau dans l'échangeur.
Purger l'eau résiduelle avec de l'air comprimé.
◊ Si ce n'est pas possible, mélanger un produit antigel
adéquat au fluide de chauffage (eau).
