5
Verdampfer Kondensator
°C
30
25
20
15
% r.F.
100
90
80
70
60
50
40
30
20
10
+
+ -
Lufttemperatur
Luftfeuchte
Verlauf
Luftrichtung
La condensation de la
vapeur d‘eau
Comme la capacité d‘absorption
de la quantité maximale de vapeur
d‘eau augmente au fur et à mesure
que l‘air est réchauffé, mais que
cette quantité reste constante, il en
résulte une réduction de l‘humidité
relative de l‘air.
En revanche, la capacité
d‘absorption de la quantité
maximale de vapeur d‘eau diminue
au fur et à mesure que l‘air est
refroidi, la quantité de vapeur
d‘eau contenue dans l‘air reste
constante et l‘humidité relative de
l‘air augmente.
Si la température continue à
baisser, la capacité d‘absorption de
la quantité maximale possible de
vapeur d‘eau est réduite, jusqu‘à
ce qu‘elle soit égale à la quantité
de vapeur d‘eau contenue.
Cette température est la
température du point de rosée. Si
l‘air est refroidi au-dessous de la
température du point de rosée, la
quantité de vapeur d‘eau contenue
est supérieure à la quantité
maximale possible de vapeur
d‘eau.
La vapeur d‘eau est éliminée.
Celle-ci se condense en eau, de
l‘humidité est retirée à l‘air.
Les vitres embuées en hiver ou
la bouteille embuée sortant du
réfrigérateur sont des exemples
classiques de condensation.
Plus l‘humidité relative de l‘air est
élevée, plus la limite inférieure de
la température du point de rosée
est également élevée.
Les matériaux de construction
peuvent absorber des quantités
considérables d‘eau. Exemples :
brique 90-190 l/m³, béton lourd
140-190 l/m³, pierre silico-calcaire
180-270 l/m³.
Le processus de séchage de
matériaux humides, comme par
exemple la maçonnerie, est le
suivant :
■ L‘humidité
contenue s‘oriente
de l‘intérieur du
matériau vers sa
surface
■ A la surface, il y a évaporation,
c‘est-à-dire transformation en
vapeur d‘eau dans l‘air ambiant
■ L‘air enrichi de vapeur
d‘eau circule à travers le
déshumidificateur d‘air
REMKO. Il est déshumidifié et,
légèrement réchauffé, quitte
l‘appareil pour absorber de
nouveau de la vapeur d‘eau
■ L‘humidité contenue
dans le matériau est ainsi
progressivement réduite
Et le matériau est séché !
L‘eau de condensation qui
en découle est recueillie dans
l‘appareil, puis évacuée.
Le séchage des matériaux
Temp. Teneur en vapeur d'eau en g/m³ avec une humidité d'air de
°C 40% 60% 80% 100%
-5 1,3 1,9 2,6 3,3
+10 3,8 5,6 7,5 9,4
+15 5,1 7,7 10,2 12,8
+20 6,9 10,4 13,8 17,3
+25 9,2 13,8 18,4 23,0
+30 12,9 18,2 24,3 30,3

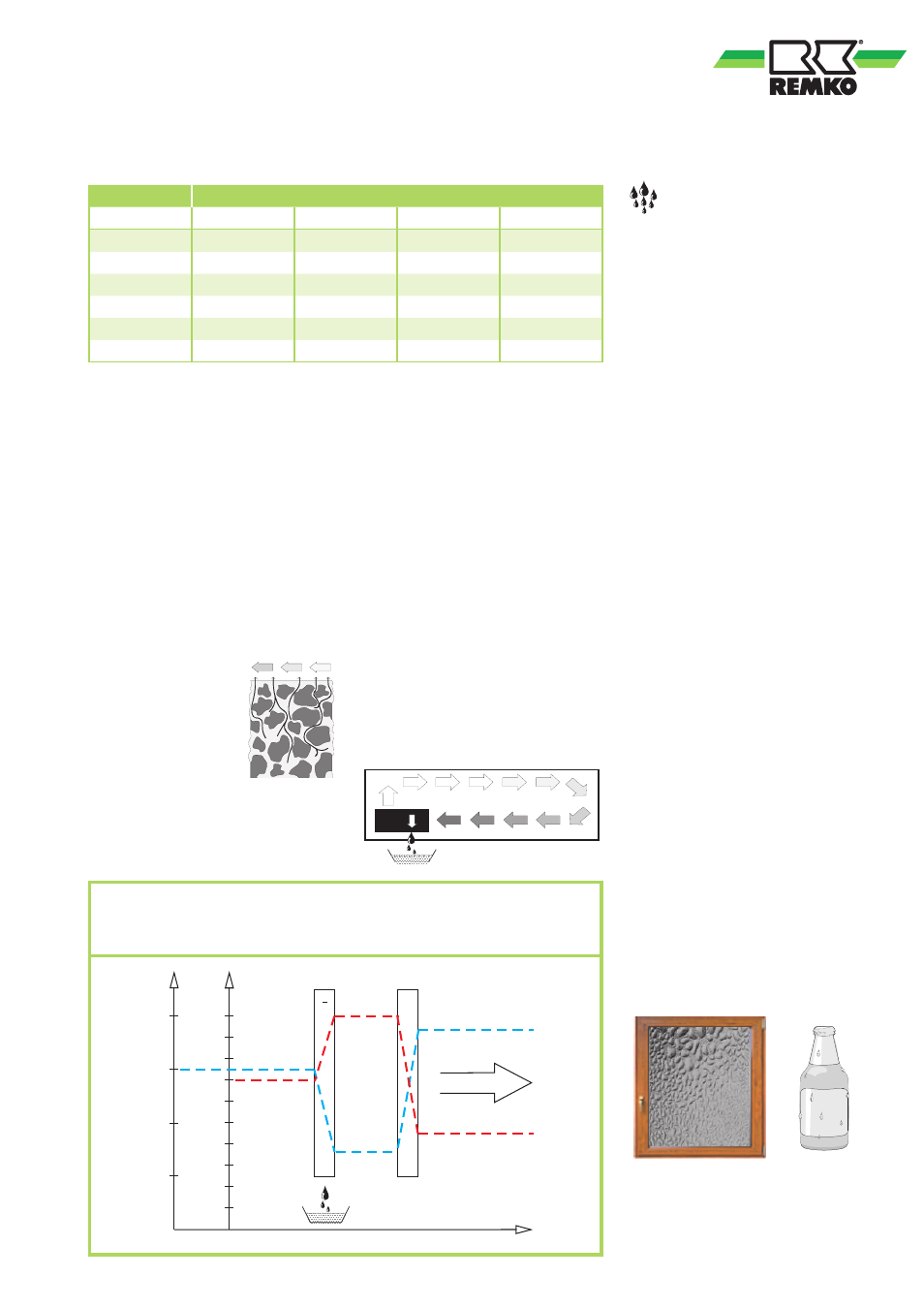

En traversant l‘évaporateur, le flux d‘air est refroidi jusqu‘au point
de rosée. En se condensant, la vapeur d‘eau est recueillie et condu-
ite dans un piège à condensat.
évaporateur condenseur
température d‘air
humidité d’air
écoulement
direction d‘air
