Schéma des connexions 400 v moteur de ventilateur – REMKO VRS Series Manuel d'utilisation

Page 21

Advertising
background image

21

F2

Bloc de fusibles, moteur du ventilateur

F2

Bloc de fusibles, moteur du brûleur (option)

F3

Relais thermique de surcourant, moteur ventil.

F4

Fusible de commande

H1

Témoin de dérangement ventilateur

H2

Témoin de service ventilateur

H3

Témoin de service brûleur

H4

Témoin de dérangement brûleur

KB

Régulateur combiné triple REMKO

K1

Contacteur de commutation secteur

K2

Contacteur de commutation triangle

K3

Contacteur de commutation étoile

K4

Relais de temporisation

M1

Moteur de ventilateur

RT

Thermostat ambiant / réglage (option)

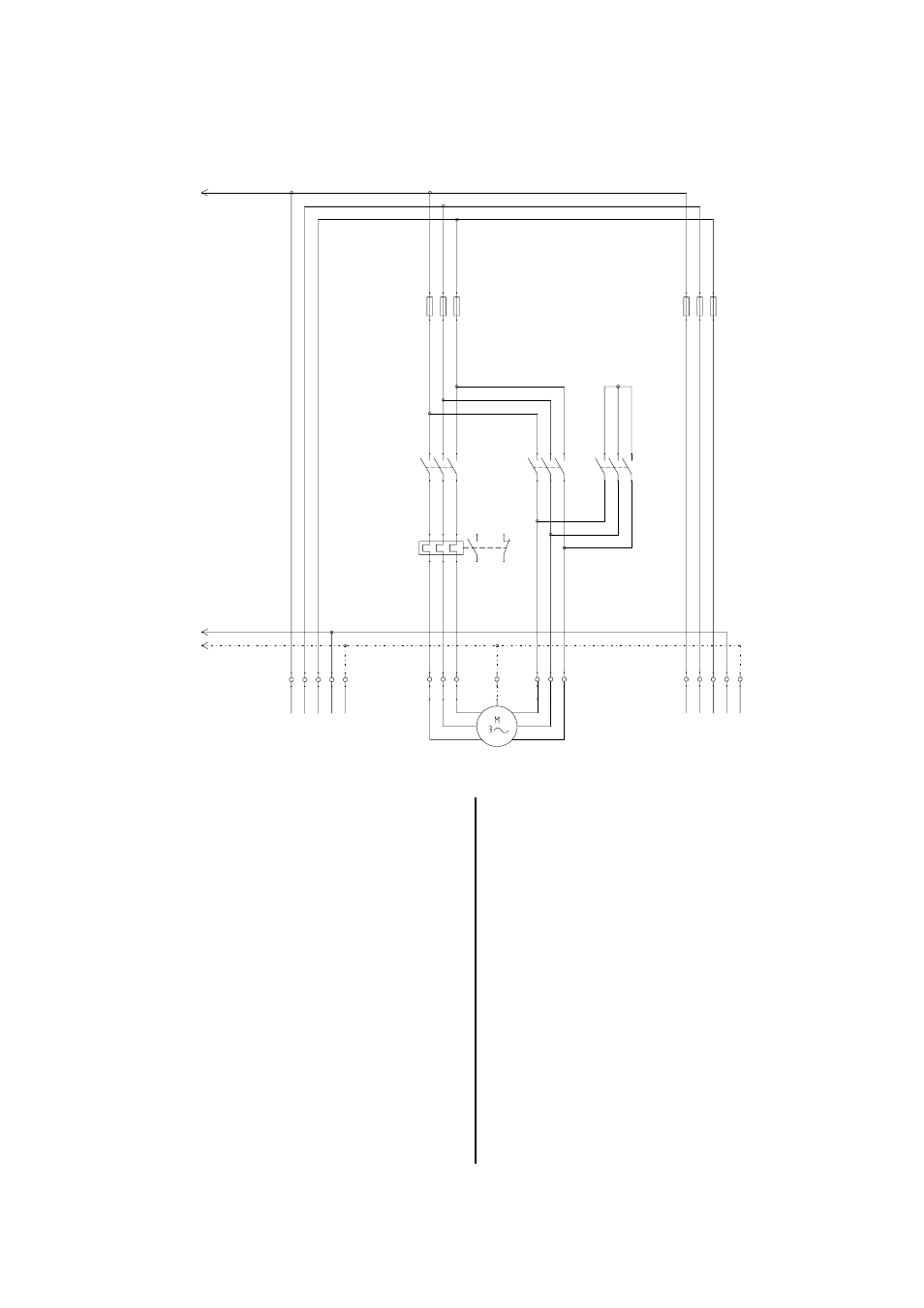

Schéma des connexions 400 V moteur de ventilateur

Moteur ventilateur :

400 V / 3~ (à partir de 3,0 kW)

Moteur brûleur :

(400 V / 3~ option)

P

Compteur d'heures de service (option)

S1

Interrupteur de service

STB Limiteur de température de sécurité
TR

Régulateur de ventilateur

TW Contrôleur de température
X1

Borne plate 1 dans le boîtier de commutation

X2

Borne plate 2 dans le boîtier de commutation

Pour les appareils d'une puissance calorifique nominale
de plus de 50 kW, disposer un interrupteur d'urgence à
un endroit aisément accessible dans la pièce.
Protéger l'interrupteur de secours contre tout endom-
magement et tout usage interdit !

*

Le branchement électrique de l'appareil sera exé-
cuté par un personnel qualifié.

L1

PE

L1 L2 L3 N

L1 L2 L3 N PE

U1

V1

W1

PE

W2

U2

V2

N
PE

X1

M1

F3

K1

K2

K3

F1

F2

1

2

3

4

PE

5

6

7

8

9

10

PE

11 12 13 14 PE

2

4

6

1

3

5

2

4

6

1

3

5

2

4

6

1

3

5

2

4

6

1

3

5

2

4

6

1

3

5

2

4

6

1

3

5

97

96

98

95

400V / 50 Hz / 3~ N PE

Moteur de

ventilateur

Nous nous réservons le droit d'apporter des modifications constructives servant au progrès technique.

400V / 50 Hz / 3~ N PE

pour moteur de brûleur

3~ optionnel
