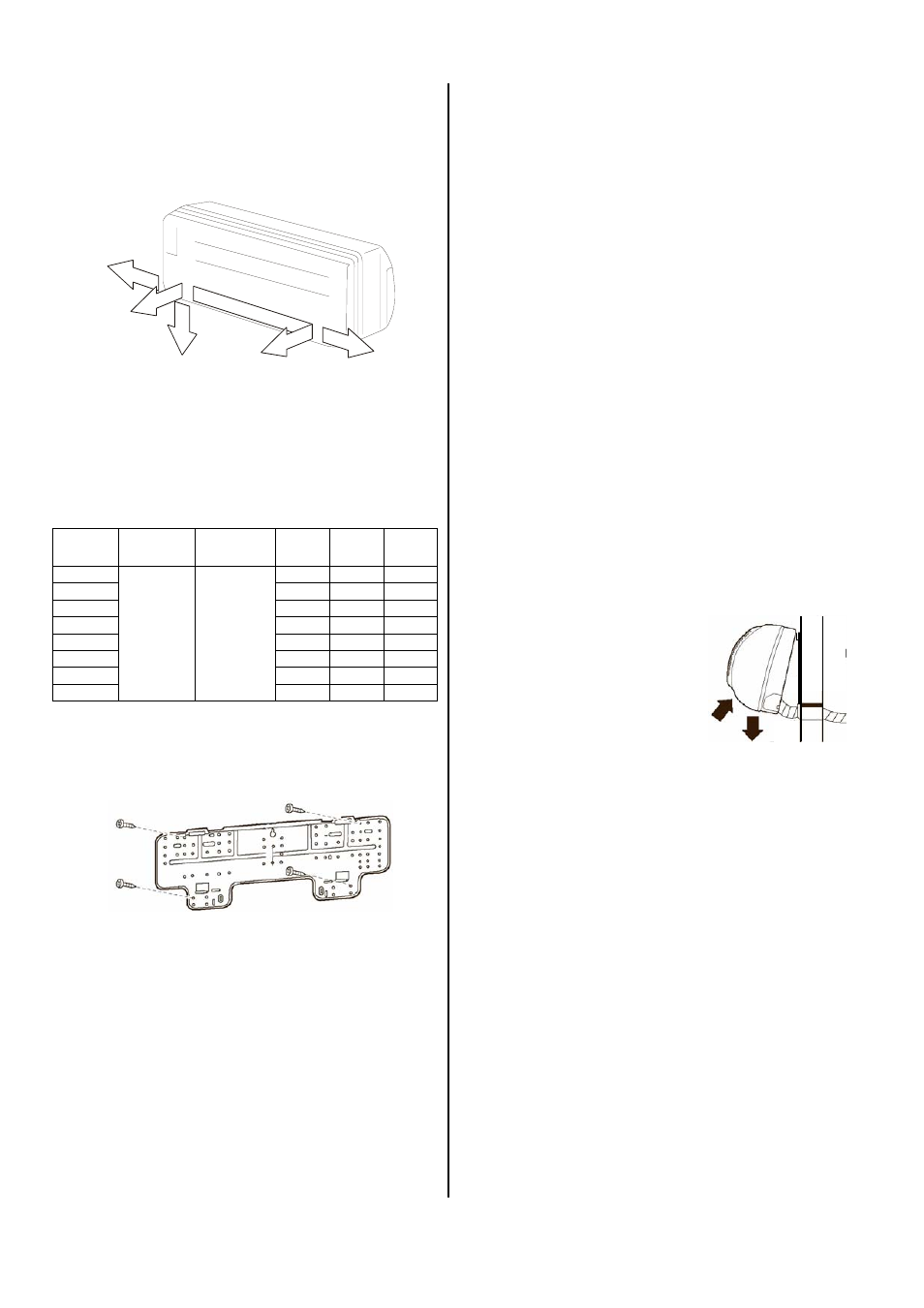

Montage du support mural
Le support mural des unités doit être fixé avec des vis
et des chevilles appropriées. Les points de montage
sont représentés dans l'illustration suivante.
Variantes de passage
Avant de procéder au montage, étudiez les différentes
variantes pour le passage des conduites de frigorigène,
d'eau de condensation et de commande (voir l'illustra-
tion ci-dessous).
1 Sortie sur le mur à droite 2 Sortie à travers le mur à l'arrière
3 Sortie sur le mur en bas 4 Sortie à travers le mur à l'arrière
5 Sortie sur le mur à gauche
Montage de l'unité intérieure
Procédure à suivre pour l'installation :
1. Les sections de tuyaux requises sont précisées
dans le tableau «Caractéristiques techniques» de
l'unité extérieure.
Utilisez uniquement les conduites de frigorigène de
qualité pour réfrigérateur.
2. Choisissez une variante de sortie de l'unité inté-
rieure et coupez les tuyaux des conduites de frigori-
gène en conséquence.
3. Observez les rayons de flexion des conduites de
frigorigène et ne pliez jamais deux fois le même en-
droit d'un tuyau.
Fragilisation et risque de fissure.
13. Posez les conduites de frigorigène depuis l'unité in-
térieure vers l'unité extérieure.
14. Branchez les conduites à l'unité extérieure comme
décrit dans le mode d'emploi de l'unité extérieure.
Avant tout travail réalisé sur l'appareil, coupez
l'alimentation tension et protégez la machine
contre tout redémarrage.
Branchement électrique
Si l'appareil est destiné au refroidissement, posez une
conduite de commande à 4 brins de l'unité intérieure
vers l'unité extérieure. Si l'appareil sert au refroidisse-
ment et au chauffage, posez une conduite à 6 brins.
Tous les travaux électriques ne doivent être réalisés
que par un personnel autorisé conformément aux dis-
positions correspondantes.
Pour le montage et la mise en service, observez les di-
rectives locales ainsi que les prescriptions des entrepri-
ses locales de distribution d'énergie.
4. Retirez des unités les écrous-raccord fixés en
usine.
5. Notez que les unités intérieures ont été dotées d'un
remplissage d'azote sec permettant de contrôler
l'étanchéité.
L'azote sous pression s'échappe dès que les
écrous-raccords sont desserrés.
6. Pour le montage, n'utilisez que les outils autorisés
pour le domaine de la réfrigération.
7. Traitez les conduites comme décrit dans le mode
d'emploi des unités extérieures.
8. Dotez les conduites de frigorigène installées, y
compris les raccords, d'une isolation thermique
adéquate.
9. N'utilisez que des tuyaux d'isolation empêchant
toute diffusion et convenant à cette plage de tempé-
rature.
10. Si vous avez opté pour la variante 2 ou 4 (sorties
par le mur), introduisez la conduite d'eau de
condensation et la conduite de commande dans
l'unité intérieure à travers le perçage mural. Si vous
nécessitez une pompe d'eau de condensation sup-
plémentaire, il faudra la monter d'abord.
11. Si les conditions constructives empêchent le pas-
sage de la conduite d'eau de condensation, assu-
rez-vous qu'un écoulement de l'eau de condensa-
tion est garanti à tout moment.
12. Accrochez l'unité intérieure
dans le support mural installé
auparavant en la tenant légè-
rement basculée en arrière et
appuyez ensuite la partie infé-
rieure de l'unité contre le sup-
port.
N'endommagez pas les
conduites et veillez à bien les
positionner.
3
4
2
1
5
Branchement des conduites de frigorigène
Le cas échéant, installez sur les unités intérieures un
élément de réduction ou d'extension. Ces raccords à
vis sont fournis avec l'unité intérieure.
Conduite
d’injection
Conduite
d’aspiration
RWK
260
RWK
350
RWK
520
RKM 610
3/8 “ 1/2 “
sachet 1 - -
RKM 613 - sachet 1 -
RKM 620 - - sachet 1
RKM 710 sachet 1 - -
RKM 713 - sachet 1 -
RKM 720 - - sachet 1
RKM 810 sachet 1 - -
RKM 813 - sachet 1 -
