15

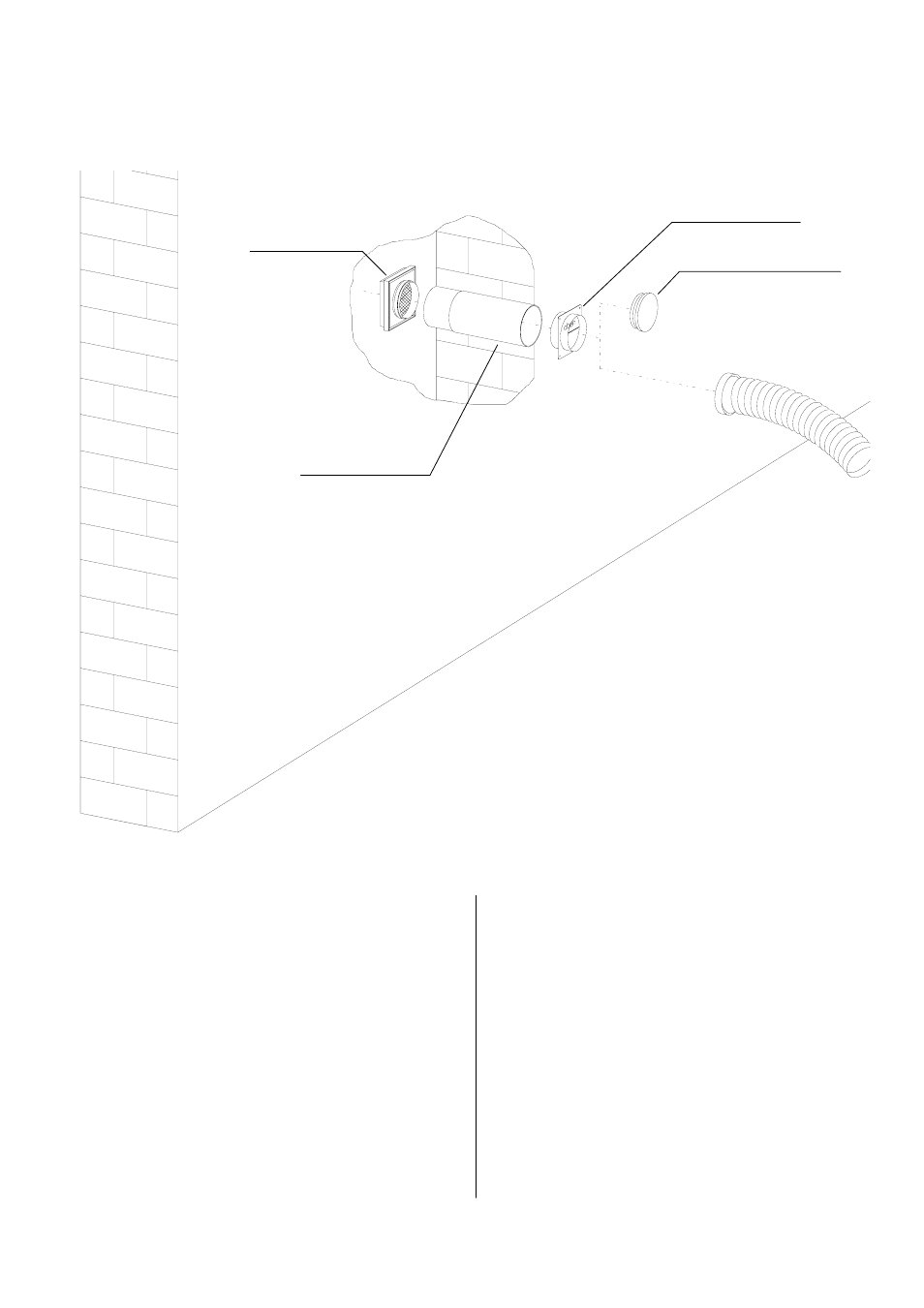

Schéma d’installation du passage mural

Notice d’installation

1. Réalisez un avant-trou dans le mur extérieur

(épaisseur maxi. du mur : 480 mm) d’un diamètre
d’au moins 125 mm.
Attention aux conduites/ lignes d’alimentation éven-
tuelles présentes dans cette zone !

2. Insérez le tube coulissant dans le passage mural

réalisé de telle sorte que le tube externe (grand
diamètre) se trouve du côté intérieur du mur.
Pour éviter les ponts thermiques, isolez le tube
télescopique avec des matériaux isolants
appropriés.

3. Scellez le tube coulissant dans l’avant-trou de

manière à assurer l’affleurement des deux côtés du
mur.

Grille extérieure

Clapet de retenue

Couvercle d’obturation

Tube télescopique

4. Fixez la grille de protection à l’extérieur du mur au

moyen de 4 vis.
Montez la grille en tenant compte de la pluie à
repousser.

5. Placez le clapet de retenue à l’intérieur et fixez-le

également au moyen de 4 vis.
L’inscription « haut » sur le clapet de retenue doit
être visible de l’intérieur !

6. Lors de la mise hors service de l’appareil, p.ex. au

début de l’hiver, fermez l’ouverture dans la clapet de
retenue avec le couvercle d’obturation, afin d’empê-
cher toute circulation d’air.
