5
Principe de fonctionnement
Un climatiseur fonctionne sur le même principe qu’un
réfrigérateur. Dans un réfrigérateur, on retire de la cha-
leur aux aliments et aux boissons stockées à l’intérieur .
Cette chaleur est dégagée dans l’air ambiant à l’arrière
de l’appareil, par l’intermédiaire d’un échangeur thermi-
que.
Le climatiseur refroidit l’air ambiant en lui retirant de la
chaleur. La chaleur recueillie est évacuée dans l’atmos-
phère, tandis que l’air refroidi est ramené dans la pièce
où l’appareil est installé.
Eau de condensation
En mode refroidissement, l’air ambiant aspiré est refroi-
di jusqu’en dessous du point de condensation et la va-
peur d’eau qu’il contient se dépose sur la surface de l’é-
vaporateur sous forme d’eau de condensation.
L’eau condensée s’égoutte dans le bac à condensat
placé sous l’évaporateur 7, puis de là dans le collecteur
d’eau de condensation 8.
Le collecteur d’eau de condensation doit être vidé de
temps et temps.

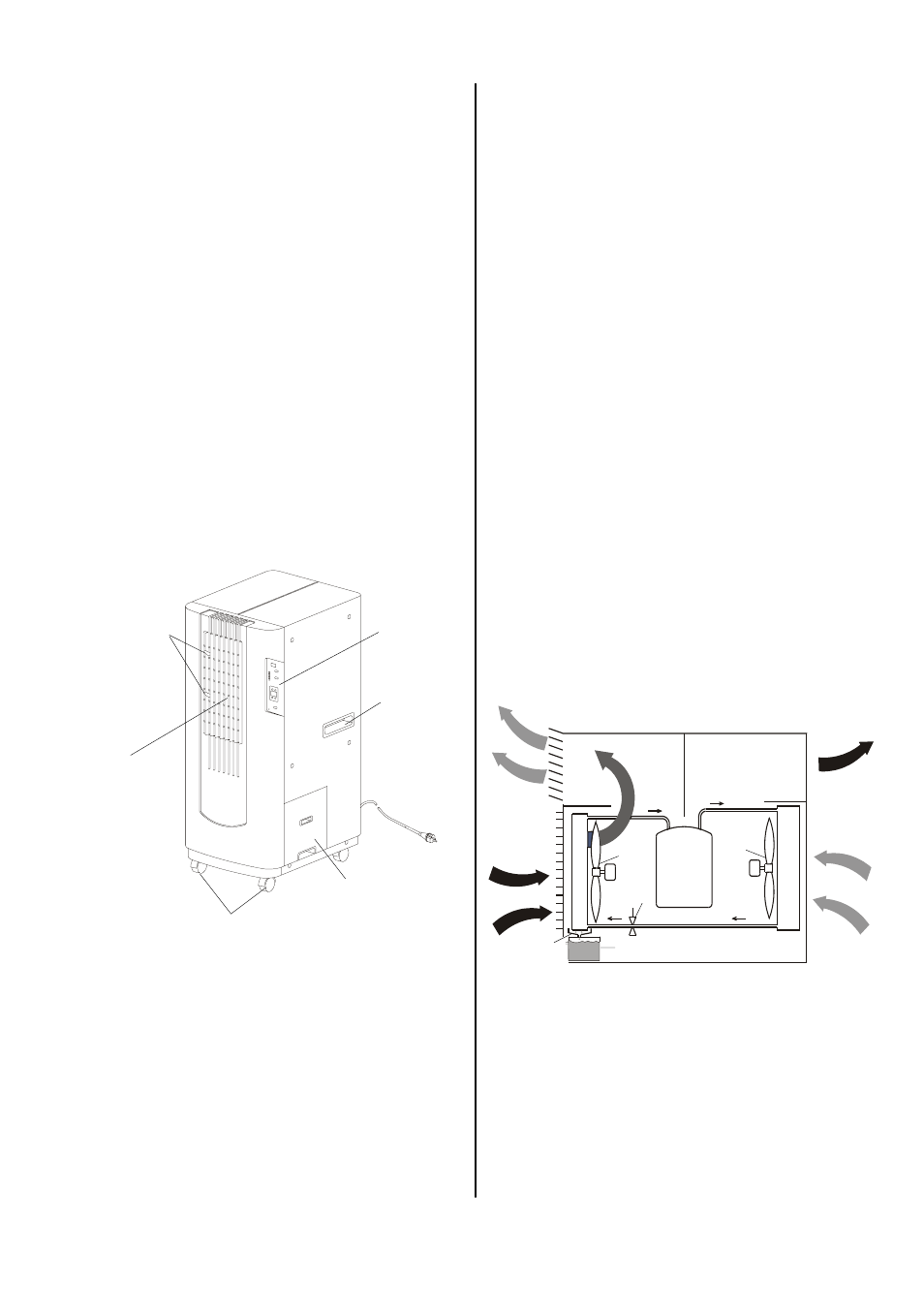

Équipement de l’appareil
Représentation schématique du fonctionnement
Descriptif de l’appareil
L’appareil fonctionne à l’énergie électrique; il est conçu
pour une utilisation universelle, totalement automatique
et sans problèmes. Grâce à ses dimensions compac-
tes, il peut être aisément transporté et utilisé presque
partout.
L’appareil fonctionne selon le principe de compression .
Il est doté d’une installation frigorifique hermétiquement
fermée, d’un ventilateur radial peu bruyant et pratique-
ment sans entretien, ainsi que d’un câble de raccorde-
ment avec prise.
La commande entièrement automatique, le thermostat
incorporé, le ventilateur à trois niveaux de réglage et le
collecteur d’eau de condensation avec sûreté de trop-
plein intégrée garantissent un fonctionnement sans pro-
blème.
L’appareil est conforme aux exigences fondamentales
des réglementations de l’UE en vigueur en matière de
sécurité et de santé. Il est simple à utiliser et fiable.
Comment l’air de la pièce est-il refroidi?
Un produit spécial, appelé agent frigorifique, circule
dans un circuit hermétiquement fermé. L’agent frigorifi-
que sert à transporter la chaleur excessive hors de la
pièce à rafraîchir.
Au début du circuit, l’agent frigorifique à l’état de vapeur
est aspiré par le compresseur 2 , comprimé et ainsi for-
tement échauffé.
L’agent frigorifique échauffé poursuit son circuit et ar-
rive dans un élément échangeur, le condensateur 3,
dans lequel la vapeur d’agent frigorifique est refroidie à
l’aide de l’air ambiant jusqu'à ce qu’elle se condense.
La chaleur est dégagée dans l’atmosphère à l’aide d’un
ventilateur 5.
Dans un injecteur, l’élément d’étranglement 4, l’agent
frigorifique sous pression est détendu et parvient dans
un autre élément échangeur, l’évaporateur 1.
C’est dans l’évaporateur qu’a lieu la production de froid
proprement dite. L’agent frigorifique liquide s’évapore,
la chaleur nécessaire à cet effet est prélevée dans l’air
ambiant, que le ventilateur 6 amène à travers l’évapora-
teur.
L’air refroidi est ramené dans la pièce et le circuit redé-
marre pour l’agent frigorifique. Ce cycle permet d’abais-
ser en continu la température ambiante de la pièce.
Comme le circuit est fermé, l’agent frigorifique ne s’é-
chappe pas, ne se perd pas, ne se consomme pas non
plus.
Poignée
Collecteur d’eau de
condensation
Lamelles
d’échappement
Tableau de
commande
Roulettes de
transport
Levier de
réglage
Air froid
Air
ambiant
Air chaud
Air
ambiant
1
6
4
8
7
2
3
5
