Schéma d'installation du passage mural (accessoires)

REMARQUE !

Dans certains cas, une dépression peut se produire dans la pièce d'installation lors de l'acheminement

de l'air de sortie par le biais d'un tuyau d'évacuation raccordé solidement, par exemple, par les portes ou

fenêtres fermées. Si les performances de l'appareil s'en trouvent amoindries, procéder à une compensa-

tion de pression (assurer une ventilation si nécessaire).

2

3

4

1

min. 400 mm

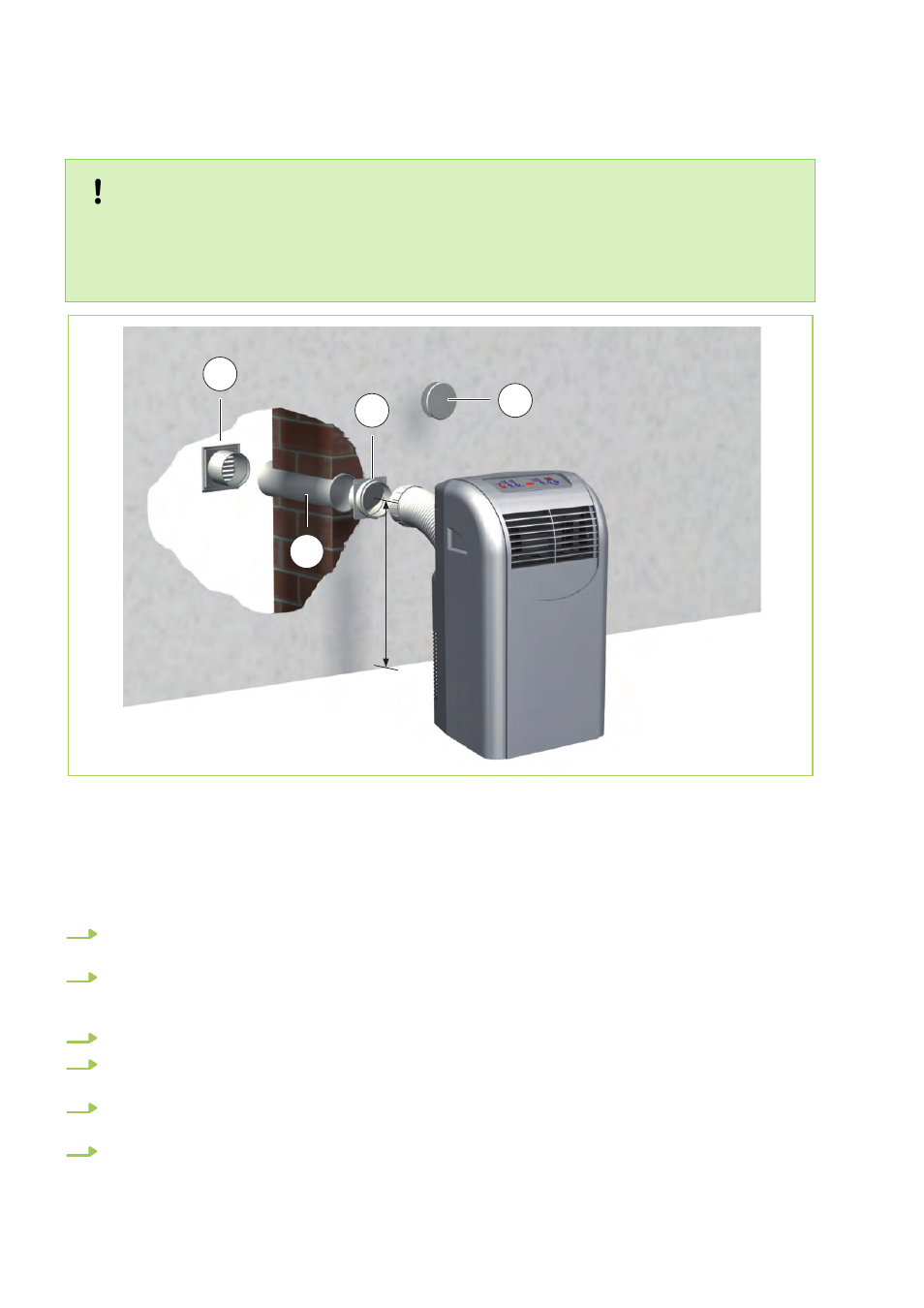

Fig. 13: Exemple de montage

1 : Grille extérieure

2 : Tuyau télescopique

3 : Clapet anti-retour

4 : Couvercle d'obturation

Indications d'installation

1.

Percez un avant-trou dans le mur extérieur (épaisseur de paroi max. 480 mm) d'un diamètre d'au

moins 135 mm. Attention : des conduites d'alimentation peuvent s'y trouver !

2.

Insérez le tuyau coulissant dans le passage mural créé de manière à ce que le tuyau extérieur (de gros

diamètre) se trouve du côté intérieur du mur. Pour éviter les ponts de froid, isolez le tuyau télescopique

en utilisant des matériaux d'isolation adaptés.

3.

Scellez le tuyau coulissant dans l'avant-trou de sorte que les deux côtés du mur soient nets.

4.

Fixez la grille de protection du côté extérieur du mur à l'aide de 4 vis. Montez la grille en veillant au

dispositif de rejet de la pluie.

5.

Insérez le clapet anti-retour à l'intérieur et fixez-le également à l'aide de 4 vis. La mention Haut sur le

clapet anti-retour doit être visible de l'intérieur !

6.

Lors de la mise hors service de l'appareil, par exemple, avant le début de l'hiver, scellez l'ouverture du

clapet anti-retour à l'aide du couvercle d'obturation afin d'empêcher toute circulation d'air.

REMKO MKT

14
