6

Raccordement électrique

Schéma des connexions électriques

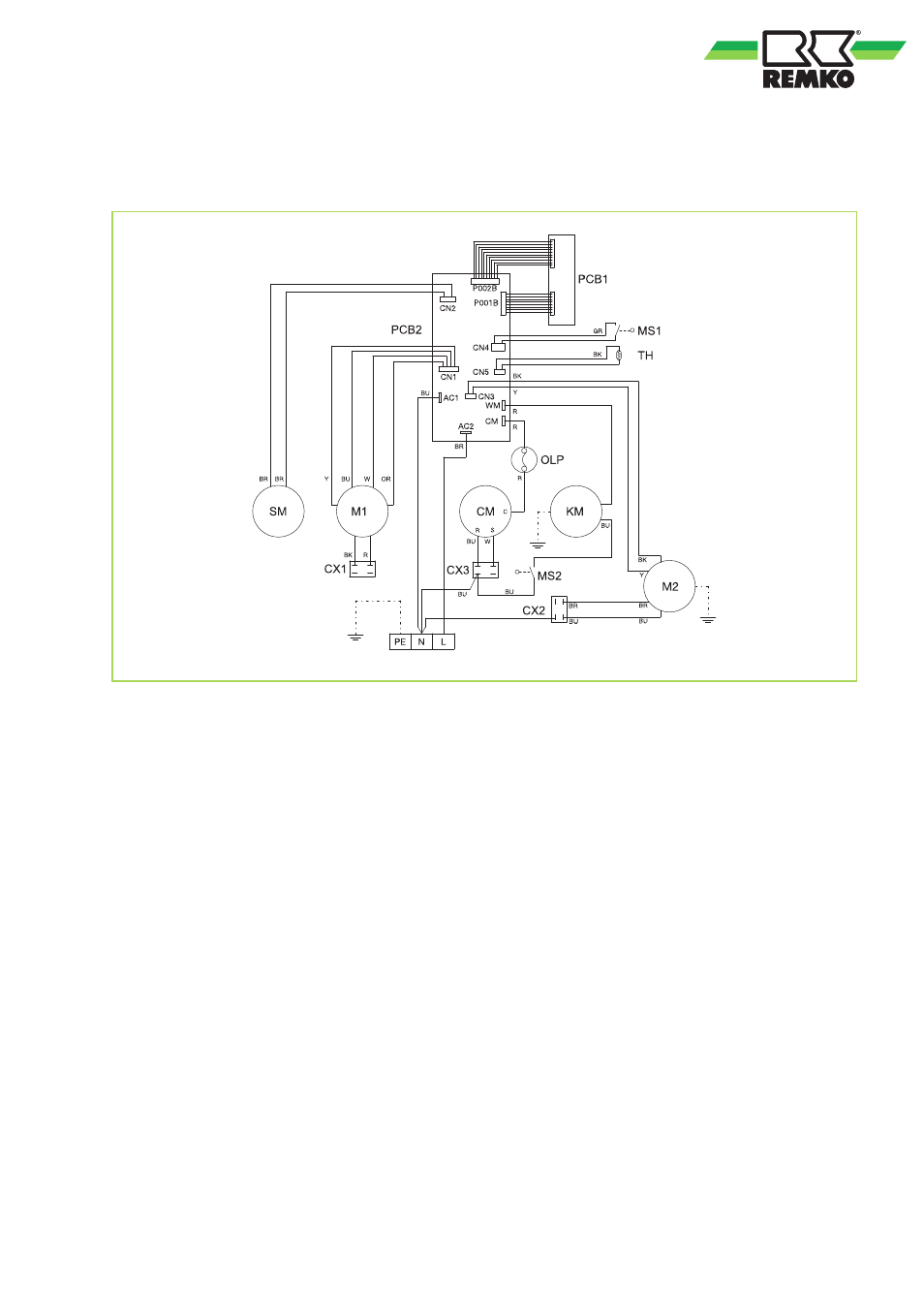

Fig. 14: Schéma des connexions électriques

PCB1 :

Tableau de commande

PCB2 :

Platine de commande

SM :

Moteur d'oscillation

M1 :

Moteur du ventilateur (évaporateur)

M2 :

Moteur du ventilateur (condenseur)

KM :

Pompe à condensat

CM :

Compresseur

OLP :

Protection compresseur

CX1 :

Condenseur (M1)

CX2 :

Condenseur (M2)

CX3 :

Condenseur (CM)

TH :

Capteur de température

MS1 :

Microrupteur (réservoir plein)

MS2 :

Microrupteur (pompe)

Code couleur :

BK :

Noir

BR :

Marron

BU :

Bleu

GR :

Gris

OR :

Orange

R :

Rouge

W :

Blanc

Y :

Jaune

Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir

au progrès technique

15
