36
4.6 INSTALLATION DU COUPE-FEU
L’ensemble du coupe-feu (briques et laine céramique) doit être installé convenablement pour que
l’appareil fonctionne comme il faut. Remplacez toute brique réfractaire endommagée. Vérifiez
l’état des briques annuellement et remplacez celles qui sont brisées ou endommagées. La figure
4.6.3 (B) illustre la disposition des briques.
COUPE FEU DE
VERMICULITE
TUBE

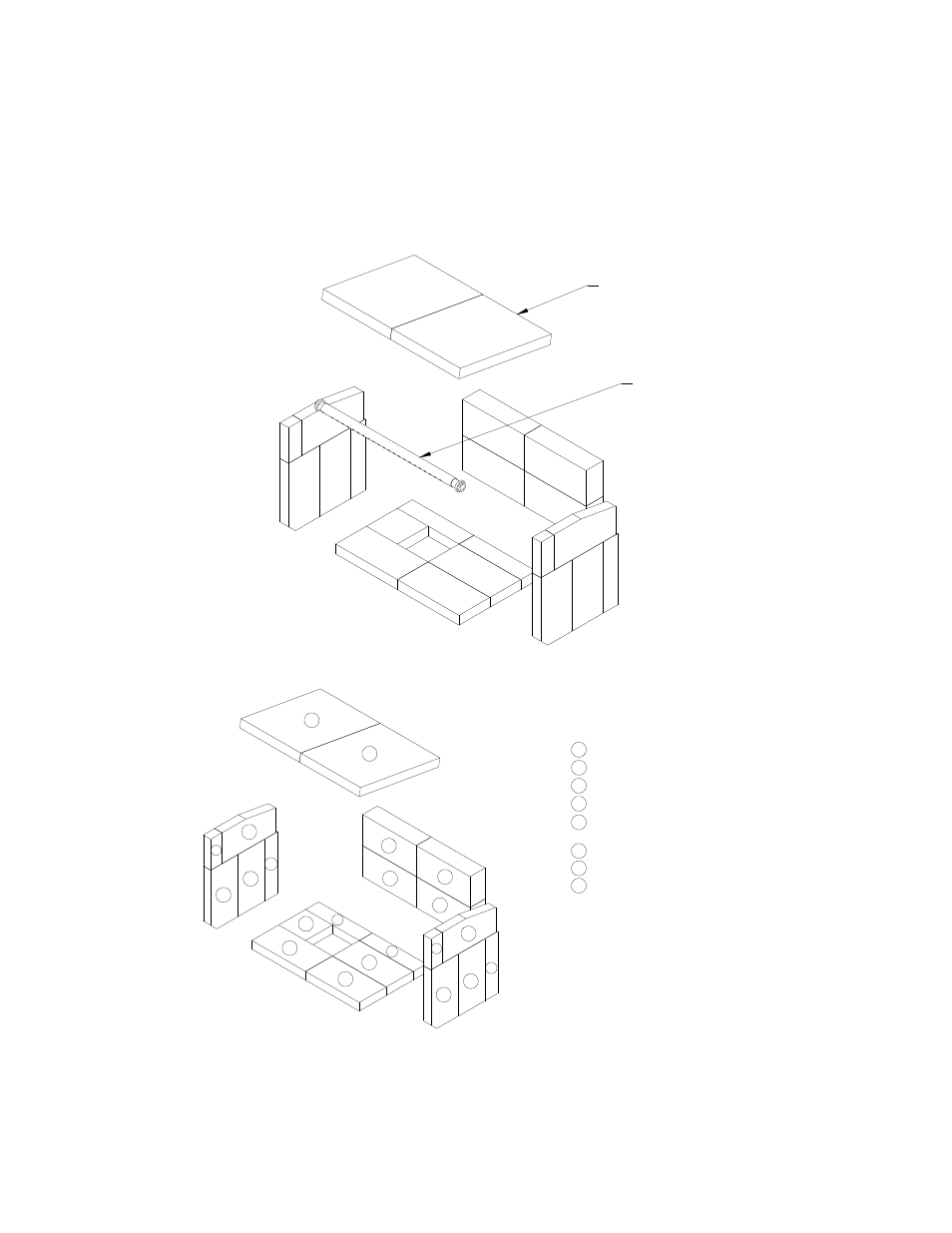

Figure 4.6.3 (A) - Installation du coupe-feu pour le modèle Osburn 1600
COUPE FEU DE VERMICULITE
1 1/4" X 4 1/2" X 4 1/2"
1 1/4" X 4 1/2" X 9"
1 1/4" X 1 7/8" X 4 1/2"
2
3
4
1
1 1/4" X 4 1/2" X 9"
CHANFREIN 7/8" X 5"
5
1 1/4" X 2 3/16" X 9" 6
2 1/2" X 4 1/2" X 9" 7
1 1/4" X 4 1/2" X 9"
CHANFREIN 1" X 1"
8
2
2
1
1
1
1
1
3
4
4
5
5
6
6
7
7 7
7
8
8
6
6
Figure 4.6.3 (B) - Disposition des briques pour le modèle Osburn 1600
