17
Identifier la position du/des poteau(x) du colombage mural
REMARQUE : S'il n'y a aucun poteau du colombage mural dans
la zone délimitée par l'ouverture dans le placard mural, ne pas
installer le four à micro-ondes.
Voir les illustrations à la section “Configurations possibles du
colombage mural”. 1. Utiliser un détecteur magnétique de clou/vis pour localiser
dans l'ouverture les rives du/des poteau(x) du colombage
mural.
2. Marquer la position du centre de chaque poteau du
colombage, et tracer l'axe de chaque poteau à l'aide d'un fil à
plomb. Voir les illustrations à la section “Configurations
possibles du colombage mural”.

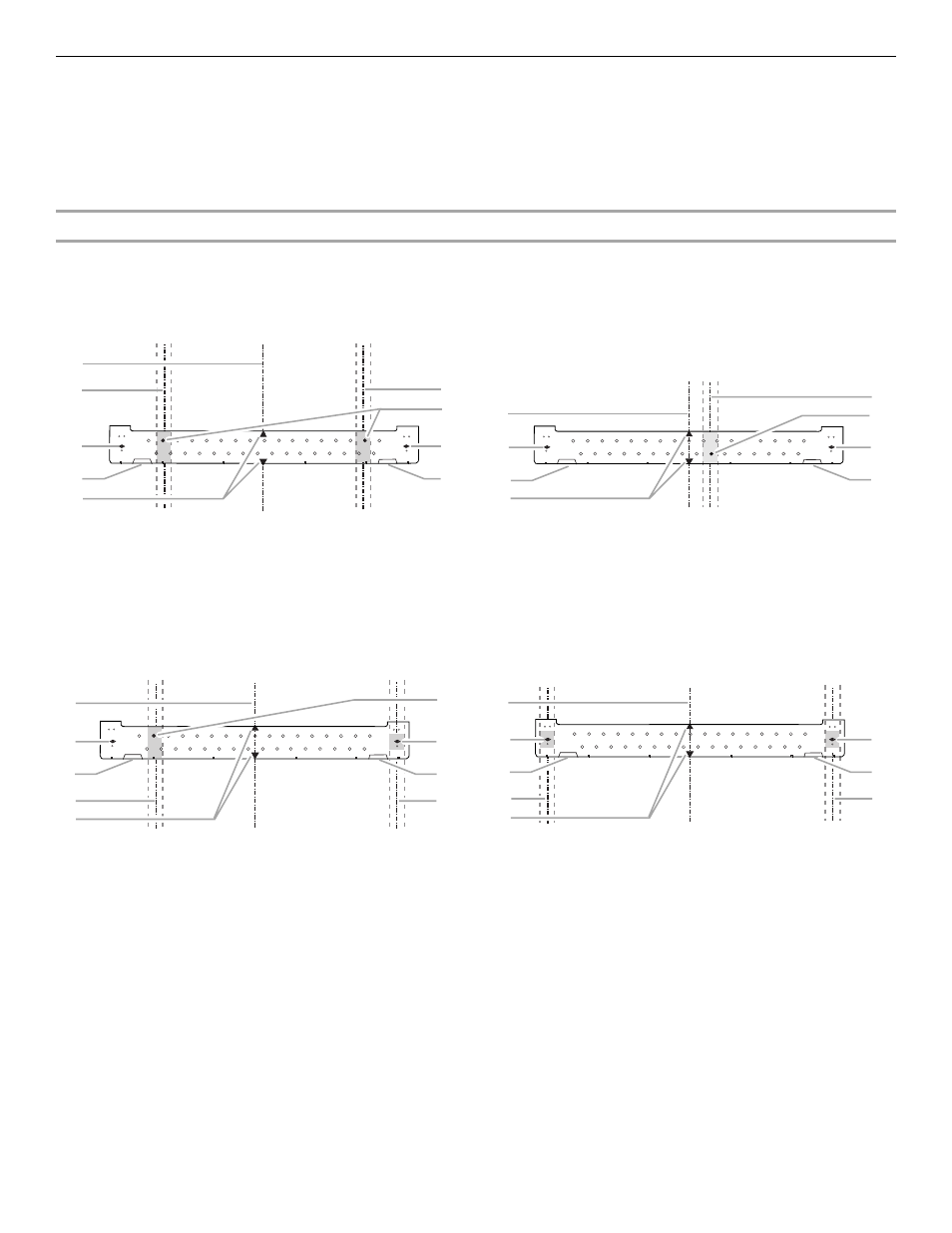

Configurations possibles du colombage mural
Les illustrations ci-dessous présentent des exemples de configurations préférées d'installation avec la plaque de montage.
Aucun poteau du colombage à la position des trous
d’angle
Figure 1
Aucun poteau du colombage à la position des trous
d’angle
Figure 2
REMARQUE : Si le poteau de colombage mural se trouve à
moins de 6" (15,2 cm) de l’axe central vertical (voir la section
“Tracé sur le mur arrière”), seule une installation sans
décharge à l'extérieur (recyclage) ou une installation avec
décharge par le toit peut être réalisée.
Un trou d’angle face à un poteau du colombage mural
Figure 3
Deux trous d’angle face à des poteaux
du colombage mural
Figure 4
A. Trous d’angle (sur la plaque de montage)
B. Axe vertical central de l'ouverture dans le placard
C. Axes centraux de poteau du colombage
D. Trous pour vis d’ancrage
E. Pattes de support
F. Repères centraux sur la plaque de montage
A A
B
C C
D
E E
F
A A
B
C
D
E E
F
A A,D
B
C C
D
E E
F
A,D
B
E
A,D
C
E
C
F
