21
3. À l'aide d'un crayon, marquer au plafond l'emplacement des
vis de montage, du point d'accès au câblage et du trou de
passage du conduit.
REMARQUE : Le montage de l'emplacement des trous doit
se faire dans une structure de soutien du plafond capable de
soutenir une charge de 80 lb (36,6 kg).
Retirer le gabarit.
4. Percer 4 avant-trous de ³⁄₁₆" (4,8 mm) pour le montage du
support horizontal supérieur.
Achever la préparation
1. Déterminer l'emplacement nécessaire pour le câble
d'alimentation du domicile et percer un trou de ½" (1,3 cm)
de diamètre pour l'accès au câblage.
2. Acheminer le conduit de ½" (1,3 cm), le câblage et le câble
d'alimentation du domicile conformément aux prescriptions
du Code national de l’électricité, des normes CSA ou des
codes et règlements locaux. La longueur du conduit de ½" et
du câblage ou du câble d'alimentation du domicile doit être
suffisante depuis le tableau de distribution (avec fusibles ou
disjoncteurs) pour permettre le raccordement dans le boîtier
de connexion de la hotte.
REMARQUE : Ne pas remettre le système sous tension avant
d’avoir complètement terminé l’installation.
3. Pour les installations avec décharge à l’extérieur
uniquement : À l'aide d'une scie sauteuse ou scie à guichet,
découper un trou de 6½" (16,5 cm) de diamètre pour le
conduit d'évacuation.

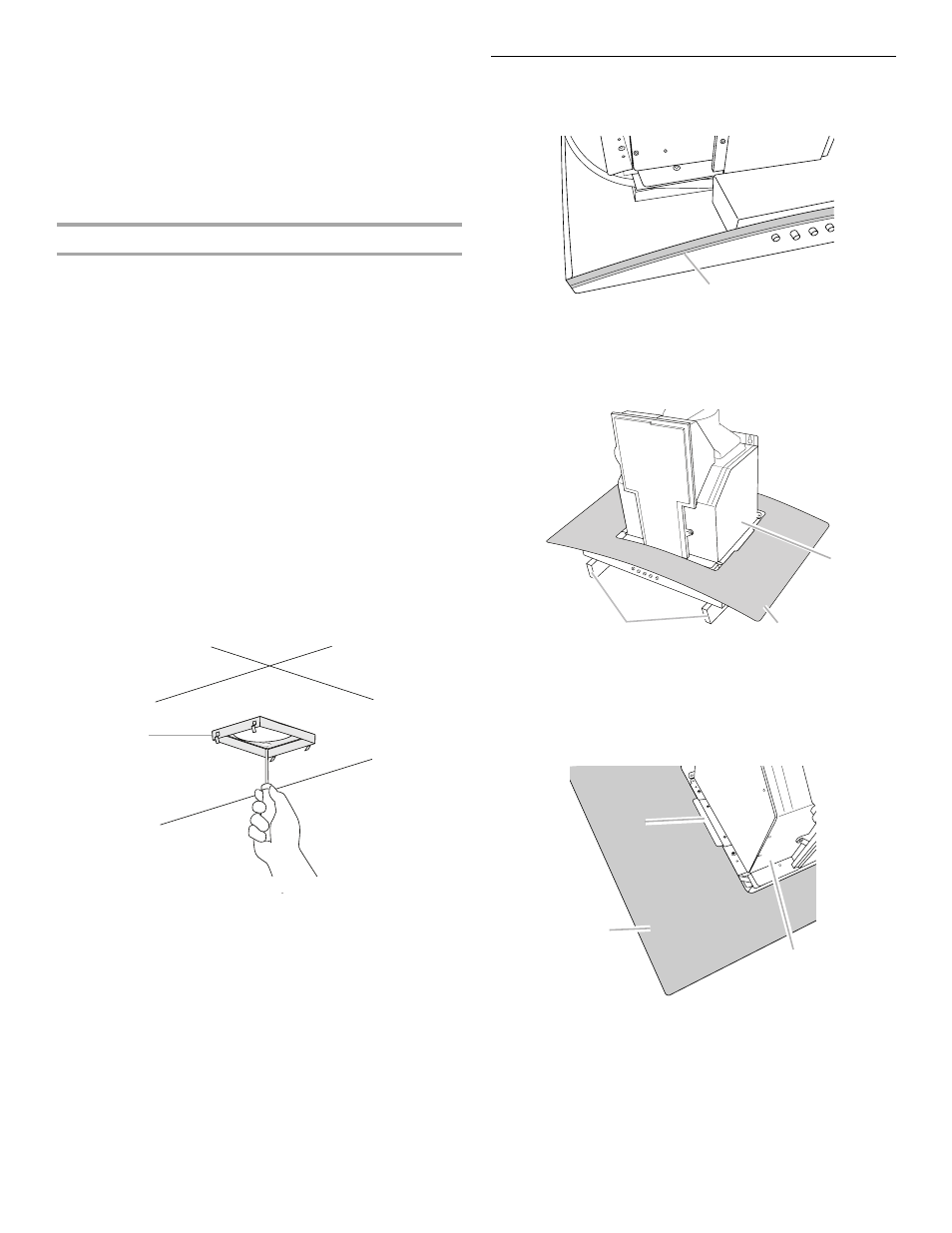

4. Fixer le support horizontal supérieur à l'aide des 4 vis à bois
de 5 x 45 mm.
REMARQUE : Les vis du support horizontal supérieur
doivent être vissées dans une structure de soutien du plafond
capable de soutenir une charge de 80 lb (36,6 kg).
Assemblage de la hotte
1. Assembler les joints de caoutchouc sur le rebord avant et
arrière du ventilateur.
2. Assembler et centrer l'auvent de verre au ventilateur.
REMARQUE : Pour la fixation de l'auvent en verre au
ventilateur, la hotte doit reposer sur les cales couvertes.
3. Installer le support de retenue de chaque côté et fixer à l'aide
des 4 vis de 4 x 8 mm pour maintenir le l'auvent en verre au
ventilateur.
4. Positionner les 4 supports verticaux (A) de façon à ce que les
encoches soient orientées vers le bas et fixer la hotte à l’aide
des 16 vis de 4 x 8 mm.
A. Support horizontal supérieur
A
A. Joint de caoutchouc
A. Cales couvertes
B. Auvent de verre
C. Ventilateur
A. Bride de retenue
B. Auvent de verre
C. Ventilateur
A
A
B
C
A
B
C
