Spécifications de l’alimentation en gaz
E
B A D
C
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
Type de gaz
Gaz naturel :
Cette sécheuse est équipée pour une alimentation au gaz naturel.
Sa conception est homologuée par CSA International pour
l’alimentation au gaz de pétrole liquéfié (propane ou butane),
avec conversion appropriée.
■
Cette sécheuse doit être équipée du brûleur convenable,
correspondant au gaz spécifique qui alimente l’habitation.
L’information sur le brûleur se trouve sur la plaque
signalétique dans le logement de la porte de la sécheuse. Si
ces renseignements ne correspondent pas au type de gaz
disponible, consulter la section “Assistance ou service” du
“Guide d’utilisation et d’entretien”.
Conversion pour l’alimentation au propane :
Un technicien qualifié doit effectuer la conversion.
Ne pas entreprendre de convertir la sécheuse pour l’utilisation
d’un gaz différent de celui indiqué sur la plaque signalétique sans
d’abord consulter la compagnie de gaz.
IMPORTANT : L’installation au gaz doit être conforme aux codes
locaux, ou en l’absence de codes locaux, au Code National
d’alimentation au gaz, à la norme ANSI Z223.1/NFPA 54 ou au
Code canadien des installations au gaz naturel et au propane,
CSA-B149.1.
Canalisation de gaz
■ Un tuyau NPT de 1/2" est recommandé.
■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser
des tuyaux approuvés de 3/8" dans la mesure où les codes
locaux et le fournisseur de gaz l’autorisent.
■ La canalisation doit comprendre un connecteur obturé
(filetage NPT de 1/8" ou plus) accessible pour le
raccordement de l’instrument de mesure immédiatement en
amont de la connexion d’alimentation en gaz de la sécheuse
(voir l’illustration).
■ La canalisation doit comprendre un robinet d’arrêt.
Aux États-Unis :
Un robinet d’arrêt individuel manuel doit être installé à
six (6) pi (1,8 m) maximum de la sécheuse, conformément
au Code national d’alimentation au gaz, ANSI Z223.1.
Au Canada :
Un robinet d’arrêt individuel manuel doit être installé
conformément à la norme B149.1 du Code des installations
au gaz naturel ou propane. On recommande que le robinet
d’arrét manuel individuel soit installé à 6 pi (1,8 m) maximum
de la sécheuse.
Le robinet d’arrêt doit être facilement accessible pour l’ouverture
et la fermeture.

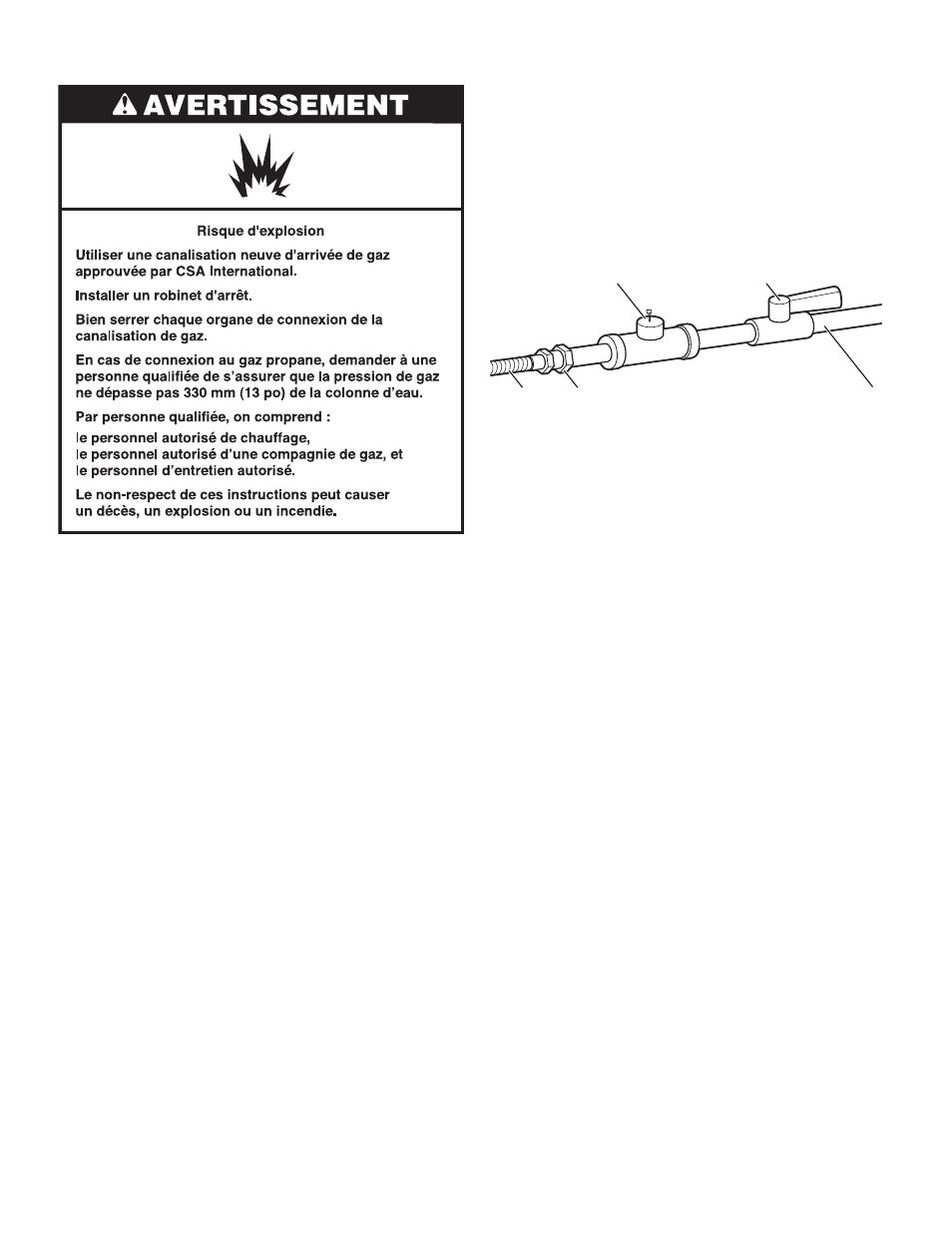

A. Connecteur de gaz flexible de 3/8"
B. Adaptateur de tuyau au joint conique de 3/8"
C. Connecteur obturé (filetage NPT de 1/8" ou plus)
D. Canalisation de gaz (NPT de 1/2")
E. Robinet d’arrêt du gaz
Exigences concernant le raccordement
au gaz
Cette sécheuse à gaz peut être raccordée au gaz de nombreuses
façons différentes. Voir ci-dessous quelques directives pour deux
méthodes de raccordement différentes.
Cette sécheuse doit être raccordée à la canalisation d’alimentation
en gaz à l’aide d’un connecteur de gaz flexible homologué qui
respecte les normes applicables aux connecteurs utilisés avec
des appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.
Option 1 (méthode recommandée)
Raccord à gaz en acier inoxydable souple :
■ Si les codes locaux le permettent, utiliser un raccord neuf
en acier inoxydable souple (conception homologuée par
l’American Gas Association ou par CSA International) pour
raccorder la sécheuse à la canalisation rigide d’alimentation
en gaz. Selon le besoin, utiliser un coude et un adaptateur
de 3/8" x tuyau NPT de 3/8" entre le raccord de gaz flexible
et la canalisation de gaz de la sécheuse, pour éviter toute
déformation.
Option 2 (méthode alternative)
Conduit d’aluminium ou de cuivre approuvé :
■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser
des conduits approuvés de 3/8" (si les codes et le fournisseur
de gaz le permettent).
■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.
■ Adaptateur de 3/8" x tuyau NPT de 3/8" entre le conduit
de la sécheuse et le tuyau approuvé de 3/8".
■ Pour les longueurs supérieures à 20 pi (6,1 m), on doit utiliser
des tuyaux plus gros et un adaptateur de calibre différent.
■ Si la sécheuse a été convertie pour une utilisation au propane,
on peut utiliser un tuyau en cuivre pour propane compatible
de 3/8". Si la longueur totale de la canalisation d’alimentation
en gaz est supérieure à 20 pi (6,1 m), utiliser un conduit de
taille supérieure.
REMARQUE : On doit utiliser un composé d’étanchéité
des tuyauteries résistant à l’action du gaz de pétrole liquéfié.
Ne pas utiliser de ruban adhésif TEFLON ®† .
