CONNEXIONS DE BASE
Ce lecteur de CD va probablement être connecté à un amplificateur, un enregistreur de CD et d’autres
éléments. Afin d’assurer la bonne interconnexion de tous ces éléments, consultez le mode d’emploi de vos
équipements.
Avant de connecter vos équipements, assurez-vous qu’ils sont tous hors tension.

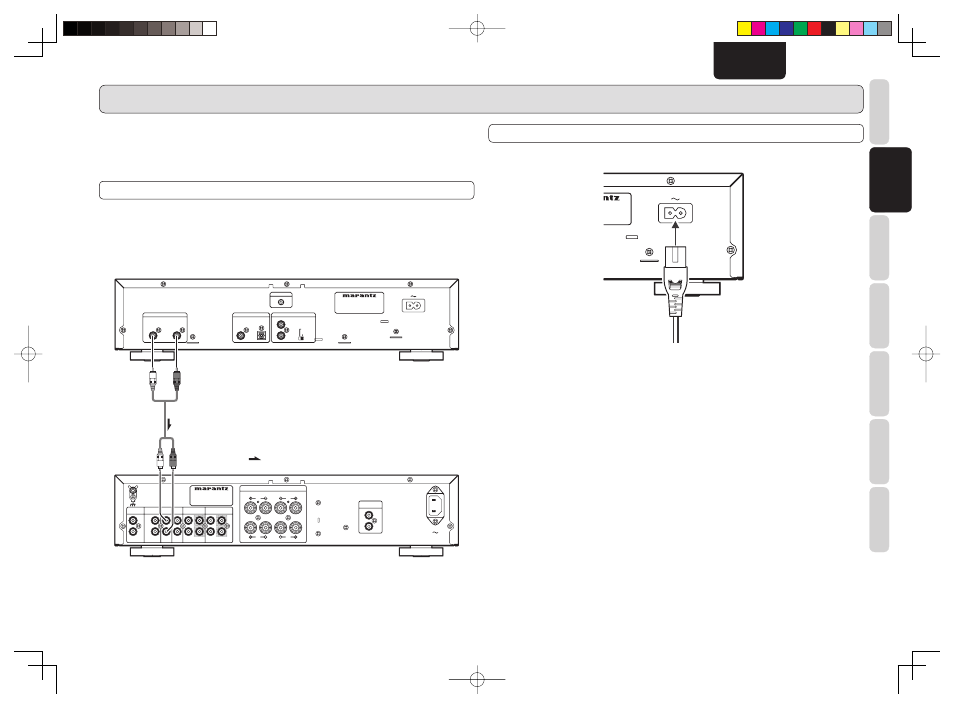

CONNEXION À UN AMPLIFICATEUR
Utilisez le câble audio pour connecter le lecteur à un amplificateur stéréo. Lorsque vous réalisez les
connexions, insérez fermement les fiches dans leurs embases respectives. Une mauvaise connexion peut
être source de bruit.
Remarque :
Ne pas connecter le lecteur aux entrées PHONO de l’amplificateur.
SPEAKER SYSTEMS SPEAKER SYSTEMS
REMOTE REMOTE CONTROL CONTROL
R
OUT OUT IN IN OUT OUT IN IN
L
R
L
SYSTEM B SYSTEM B
SYSTEM A SYSTEM A
R L
R L
AC IN AC IN R
L
MODEL NO. MODEL NO. PM5003 PM5003
PHONO PHONO TUNER TUNER CD CD AUX AUX / DVD DVD
IN IN
OUT OUT
RECORDER 2 RECORDER 2 (MD MD / TAPE TAPE) RECORDER 1 RECORDER 1 (CD-R CD-R)
PHONO PHONO GND GND
REMOTE CONTROL REMOTE CONTROL
FLASHER IN FLASHER IN
DIGITAL AUDIO OUT DIGITAL AUDIO OUT ANALOG OUTPUT ANALOG OUTPUT
EXTERNAL EXTERNAL
INTERNAL INTERNAL
OPTICAL OPTICAL COAXIAL COAXIAL
MODEL NO. MODEL NO. CD5003 CD5003
IN IN
OUT OUT
L R
AC IN AC IN
:
(Rouge) (Blanc)
Cordon de connexion audio (fourni)
Trajet du signal
Amplifi er
(Rouge) (Blanc)
RACCORDEMENT À L’ALIMENTATION ÉLECTRIQUE
1. Brancher le câble d’alimentation dans le connecteur d’entrée AC IN sur le panneau arrière.
MODEL NO. CD5003 CD5003
AC IN AC IN
2. Activer le commutateur d’alimentation de l’unité audio (amplificateur, etc.) qui est connectée à cet
appareil. Régler le connecteur de l’appareil connecté sur cet appareil.
3. Brancher le câble d’alimentation dans une prise secteur CA.
