BRANCHEMENTS SUPPLÉMENTAIRES

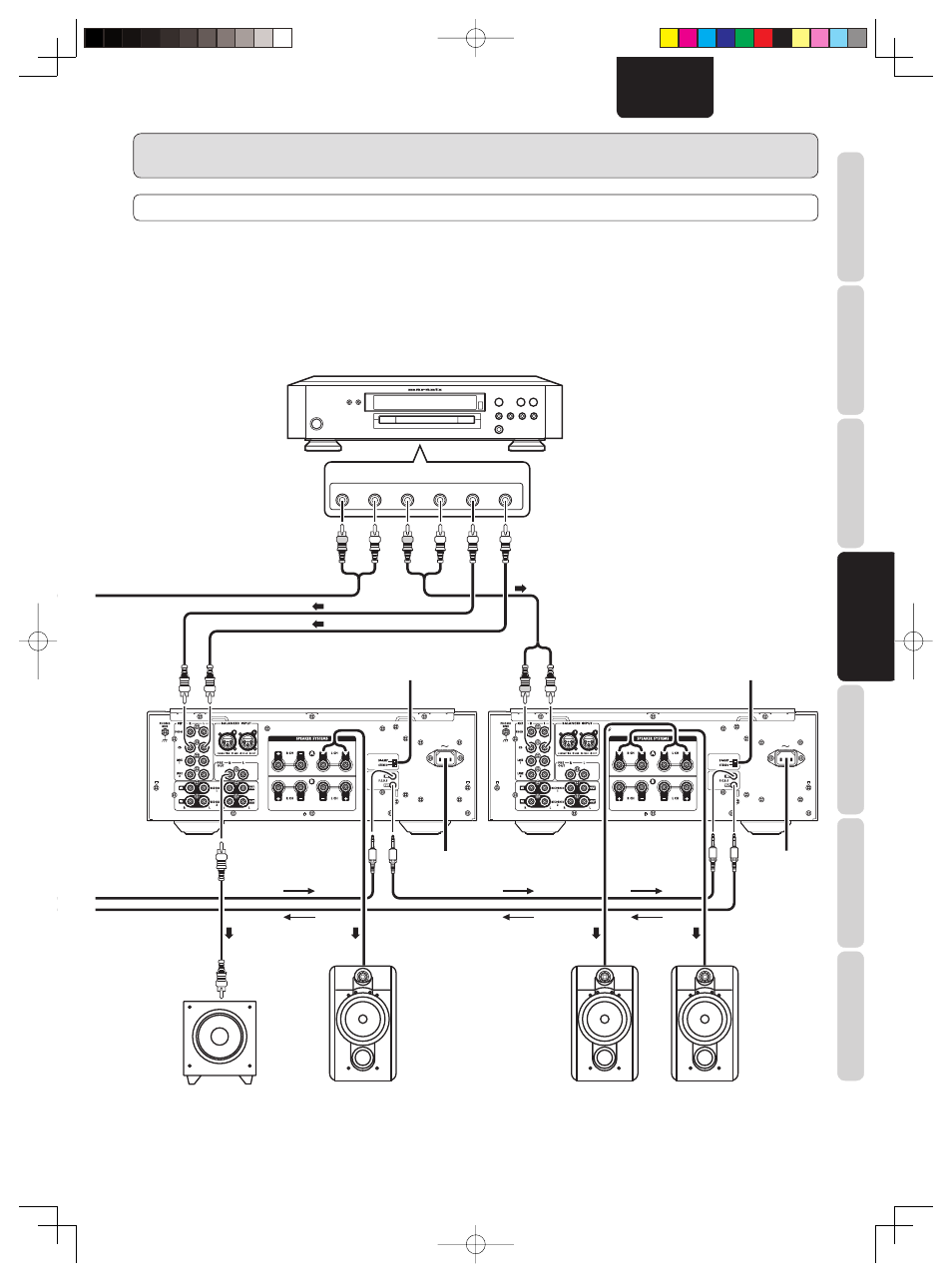

CONNEXION SIMPLE POUR LA LECTURE MULTICANAL 5.1
q Les trois appareils sont connectés en utilisant F.C.B.S. Pour la connexion F.C.B.S., préparez 3 câbles de connexion audio, et
consultez la section F.C.B.S. à la page 20.
w Réglez les numéros d’ID comme décrit dans la section Réglage des numéros d’ID (page 21).
Lorsque le préamplificateur ID 1 est activé, les préamplificateurs ID 2 et ID 3 fonctionne en synchronisation.
e Connectez les sorties des lecteurs avec des sorties analogues 5.1 à chacun des trois préamplificateurs.
r Si vous utilisez un caisson de grave actif, consultez le manuel d’instructions qui l’accompagne pour plus de détails.
AC IN 3 1 2 3 1 2 AC IN 3 1 2 3 1 2
FRONT R FRONT L SURROUND R
MULTI CHANNEL AUDIO OUT
SURROUND L SUB-WOOFER CENTER
Lecteur de CD Super Audio (SACD) multicanal, etc.
Pour le HP central ou le HP très basses
fréquences, régler le PM-11S2 sur ID 2.
Régler la touche SPEAKER A du
panneau avant sur la position Marche.
Régler la touche PRE OUT du panneau
avant sur la position Marche.
Réglé sur
« STEREO ».
Pour les HP d’ambiance
régler le PM-11S2 sur ID 3.
Régler la touche SPEAKER
A du panneau avant sur la
position Marche.
Réglé sur
« STEREO ».
Vers prise secteur Vers prise
secteur
Vers prise
d’entrée de ligne
Haut-parleur
très basses
fréquences
actif
Haut-parleur
avant central
HP d’ambiance
gauche (L CH)
HP d’ambiance droit
(R CH)
