8
NOMS ET
FONCTIONS
CONNEXIONS DE
BASE
UTILISA
TION
COURANTE
CONNEXION
A
V
A
NCEE
FONCTIONNEMENT DE LA TÉLÉCOMMANDE
DÉP
ANNAGE
DIVERS
CONNEXIONS DE
BASE
FRANÇAIS

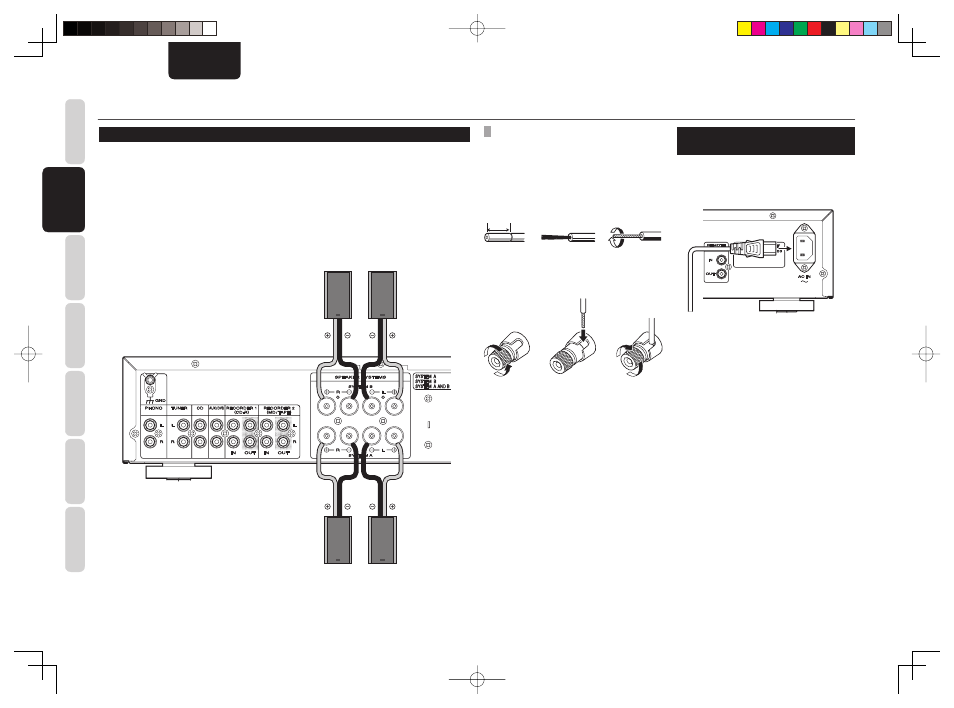

CONNEXIONS DE BASE
BRANCHEMENT DES ENCEINTES ACOUSTIQUES
Cet appareil est muni de deux jeux de bornes d’enceintes (SPEAKER SYSTEM), à savoir les bornes SYSTEM
A et les bornes SYSTEM B. Normalement, raccorder les enceintes sur les bornes SYSTEM A.
• Les haut-parleurs utilisés dans les enceintes doivent avoir une impédance, comprise entre 8 et 16 ohms.
Si des haut-parleurs d’une impédance inférieure à 8 ohms sont raccordés, le circuit de protection risquera
d’entrer en service pendant la lecture.
• Raccorder l’enceinte du canal droit sur les bornes “R” et celle du canal gauche sur les bornes “L”.
• Les bornes de sortie ont une polarité positive (+: rouge) et négative 1s: noire) et chaque enceinte a la
même polarité
(+ et –). Par conséquent, lors du branchement des enceintes, veiller à raccorder les bornes ayant la même
polarité (+ sur + et – sur –).
• Si vous ne raccordez qu’un seul jeu de haut-parleurs, utilisez la borne SYSTEM A pour obtenir une
meilleure qualité audio.
BRANCHEMENT DES ENCEINTES
ACOUSTIQUESCÂBLAGE DES CÂBLES
DES HAUT-PARLEURS
• Veiller à ne pas créer de court-circuit lors du
câblage des câbles des haut-parleurs.
• Dénuder le câble du haut-parleur comme illustré
ci-dessous.
1 cm environ
Couper
l’isolant du
câble. Retirer du câble
la partie d’isolant
coupée. Torsader les
conducteurs.
• Raccordement direct du câble des haut-parleurs.
Pour desserrer,
tourner en sens
inverse d’horloge. Insérer le
conducteur du
câble. Pour serrer,
tourner en sens
d’horloge.
Les enceintes doivent remplir les conditions
ci-dessous. Si ce n’est pas le cas, le circuit de
protection du PM6003 se déclenchera et empêchera
toute reproduction correcte. Dans certains cas,
l’amplificateur et les haut-parleurs peuvent être
endommagés.
• Pour 1 jeu de haut-parleurs, leur impédance totale
doit être égale ou supérieure à 4 ohms.
• Pour 2 jeux de haut-parleurs, leur impédance
totale doit être égale ou supérieure à 8 ohms.
CONNEXION DU CORDON
D’ALIMENTATION SECTEUR
1. Brancher le câble d’alimentation dans le
connecteur d’entrée AC IN sur le panneau
arrière.
2. Activer le commutateur d’alimentation
de l’unité audio (amplificateur, etc.) qui
est connectée à cet appareil. Régler le
connecteur de l’appareil connecté sur cet
appareil.
3.
Brancher le câble d’alimentation dans une
prise secteur CA.
