Marantz SR5009 Manuel d'utilisation
Page 20
.
Q2
Q5
Q4
Q3
Q6
Q0Q1
o
i
u

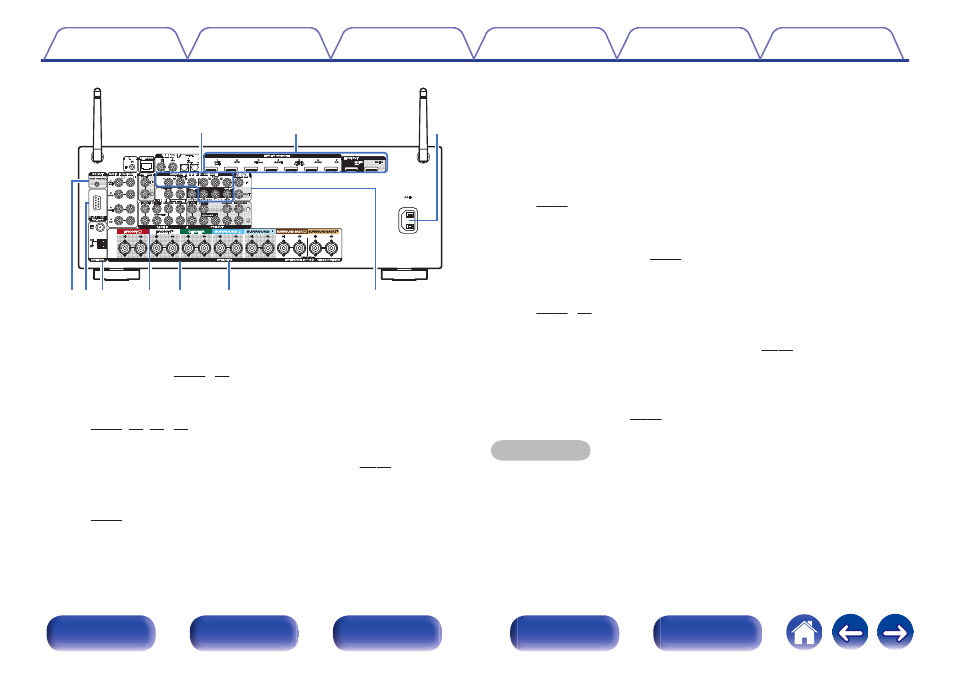

G Bornes vidéo composantes (COMPONENT VIDEO)
Utilisées pour connecter des dispositifs équipés de bornes vidéo
H Bornes HDMI
Utilisées pour connecter des dispositifs équipés de bornes HDMI.
I Prise CA (AC IN)
Utilisée pour brancher le cordon d’alimentation. (v p. 56)
J Prise DC OUT
Utilisées pour connecter des dispositifs équipés de la fonction trigger.
K Borne RS-232C
Permet de connecter des dispositifs de commande domotique équipés
de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur
domestique externe pour plus d’informations sur le contrôle en série de
cet appareil.
L Bornes d’antenne FM/AM (ANTENNA)
Utilisées pour connecter des antennes FM et antennes à boucle AM.
M Bornes d’entrée 7.1 canaux (7.1CH IN)
Utilisées pour la connexion à un dispositif équipé de bornes de sortie
N Bornes vidéo (VIDEO)
Utilisées pour connecter des dispositifs équipés de bornes vidéo.
O Bornes d’enceintes (SPEAKERS)
Utilisées pour connecter des enceintes. (v p. 28)
P Prises REMOTE CONTROL
Utilisées pour connecter des récepteurs/transmetteurs infrarouges
capables de commander cet appareil et les appareils externes depuis
REMARQUE
Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une
éventuelle décharge électrique pourrait endommager de façon permanente votre
appareil.
20
