18
ENGLISH FRANÇAIS ESPAÑOL DEUTSCH ITALIANO NEDERLANDS SVENSKA

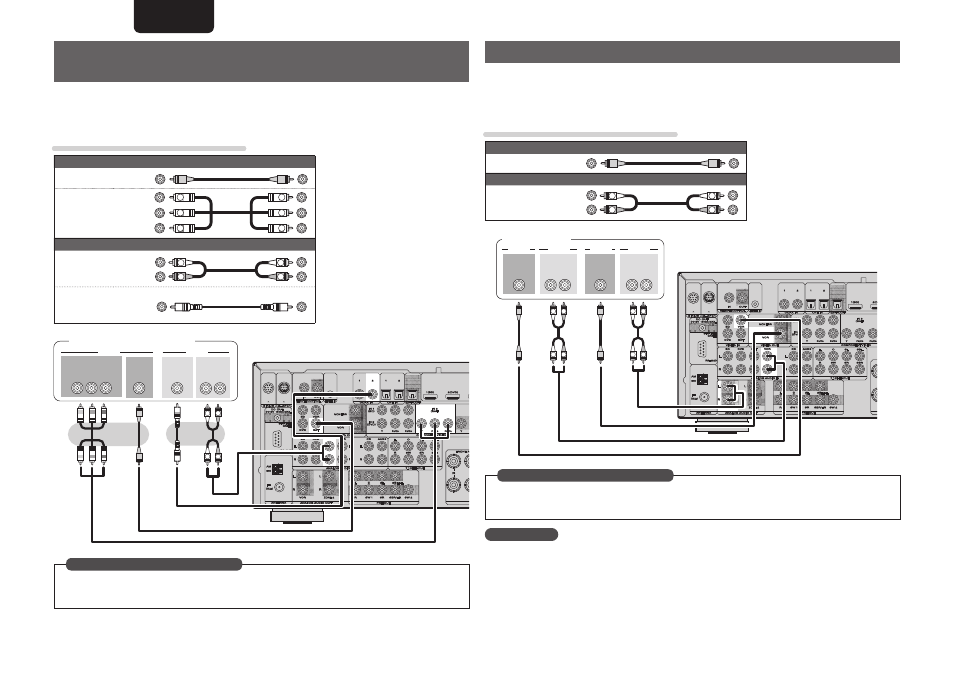

Connexion d’un décodeur
(Tuner satellite ou TV par câble)
• Vous allez pouvoir regarder la télévision par satellite ou par câble.
• Sélectionnez la prise à utiliser et branchez l’appareil.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un matériel compatible HDMI”
(vpage 15).
Câbles utilisés pour les connexions
Câble vidéo (vendus séparément)
Câble vidéo (Jaune)
Câble vidéo
composante
Y
P B
P R
Y
P B
P R
(Vert)
(Bleu)
(Rouge)
Câbles audio (vendus séparément)
Câble audio
(Blanc)
(Rouge) R
L
R
L
Câble
numérique
coaxial
(Noir)
R L
R L
VIDEO AUDIO
AUDIO
R L
OUT OUT
VIDEO COMPONENT VIDEO
Y P B P R
OUT OUT
COAXIAL
Tuner satellite/TV par câble
Effectuez ce réglage pour changer la borne d’entrée numérique ou la borne d’entrée vidéo composante
à laquelle la source d’entrée est affectée.
“Input Assign” (vpage 52)
Effectuez les réglages nécessaires
Connexion d’un magnétoscope
• Vous ne pouvez enregistrer les vidéos que sur une cassette vidéo.
• Sélectionnez la prise à utiliser et branchez l’appareil.
• Pour l’enregistrement des signaux audio analogiques, utilisez la connexion analogique.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un matériel compatible HDMI”
(vpage 15).
Câbles utilisés pour les connexions
Câble vidéo (vendus séparément)
Câble vidéo (Jaune)
Câble audio (vendus séparément)
Câble audio
(Blanc)
(Rouge) R
L
R
L
R L
R L
R L
R L
R L R L
OUT IN
AUDIO AUDIO VIDEO VIDEO
IN
AUDIO AUDIO
OUT
VIDEO VIDEO
Magnétoscope
Effectuez ce réglage pour changer la borne d’entrée numérique ou la borne d’entrée vidéo composante à
laquelle la source d’entrée est affectée.
“Input Assign” (vpage 52)
Effectuez les réglages nécessaires
REMARQUE
Pour enregistrer des signaux vidéo par le biais de cet appareil, utilisez le même type de câble vidéo pour
la connexion entre cet appareil et le lecteur que celui utilisé pour la connexion entre cet appareil et le
magnétoscope.
