background image

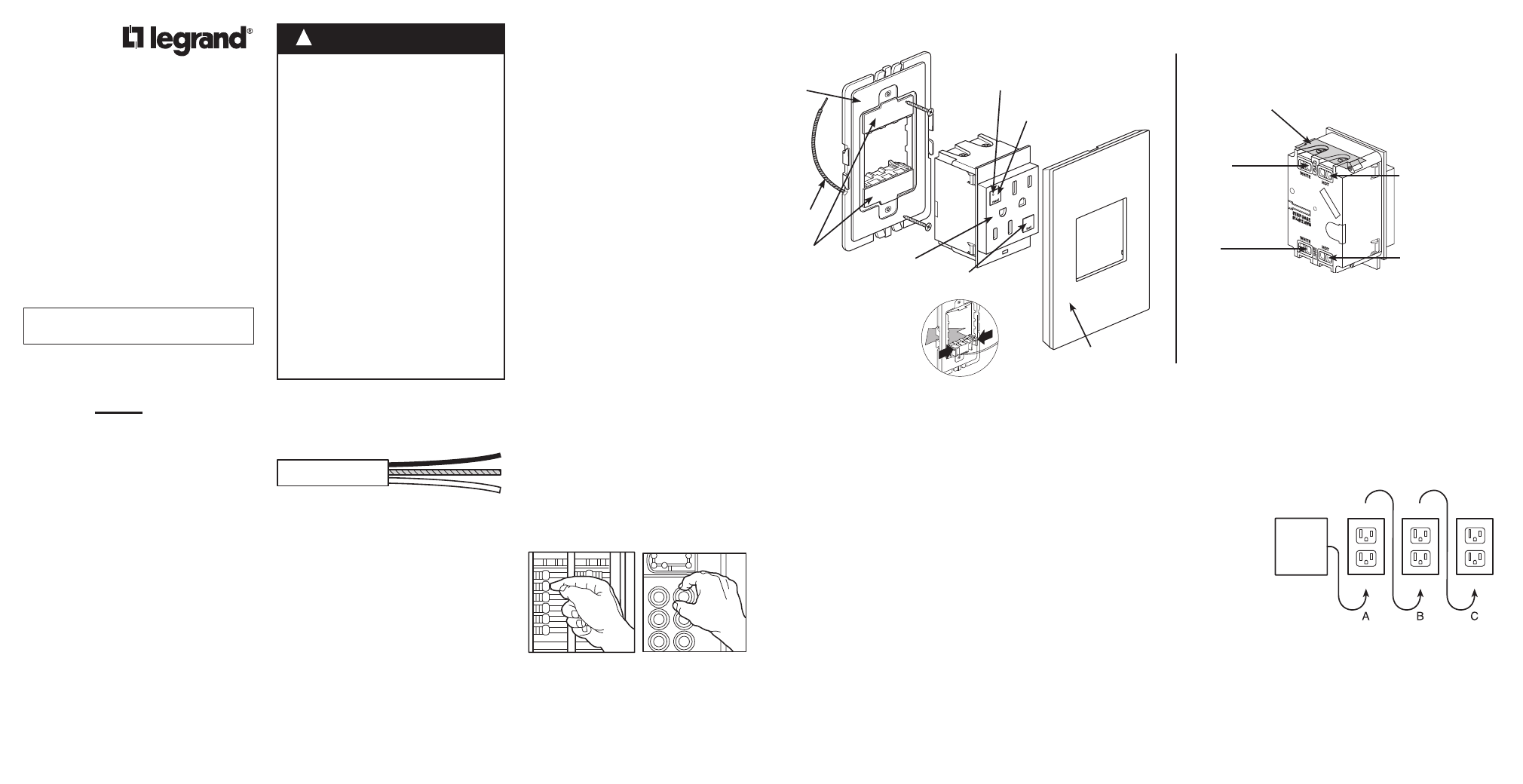

Un câble se compose de 2 ou 3 fils.

Câble LINE :
Délivre l'alimentation depuis le panneau
de service (panneau de disjoncteurs ou
coffret de fusibles) au DDFT. Si un seul
câble entre dans le boîtier électrique,
il s'agit du câble LINE. Ce câble doit
uniquement être raccordé aux bornes
LINE du DDFT.

Câble LOAD :
Délivre l'alimentation depuis le DDFT
à une autre sortie dans le circuit. Ce
câble doit uniquement être raccordé
aux bornes LOAD du DDFT. Les bornes
LOAD se trouvent sous l'autocollant
jaune. Ne retirez pas l'autocollant pour
le moment.

Branchez un appareil électrique, comme

une lampe ou une radio, dans la sortie sur

laquelle vous travaillez. Allumez la lampe

ou la radio. Ensuite, allez au panneau

de service. Localisez le disjoncteur ou

le fusible protégeant cette sortie. Placez

le disjoncteur en position OFF ou retirez

complètement le fusible. La lampe ou la
radio doit normalement s'éteindre.

Ensuite, branchez et allumez la lampe

ou la radio sur l'autre sortie de la prise

pour vous assurer que l'alimentation est

coupée aux deux sorties. Si l'alimentation

n'est pas coupée, interrompez le travail et

contactez un électricien pour compléter

l'installation.

Placement dans le circuit :
L'emplacement du DDFT dans le
circuit détermine s'il protège d'autres
sorties sur le circuit.
Circuit d'échantillonnage :

Placer le DDFT en position A
garantira aussi la protection des
sorties B et C « côté charge ». À
l'inverse, placer le DDFT en position
C ne garantira pas la protection
aux sorties A et B. Retenez que les
sorties A, B et C peuvent se trouver
dans des pièces différentes.

• Pour éviter toute décharge grave

ou électrocution, éteignez toujours

l'alimentation sur le panneau de

service avant de travailler sur le

câblage.

• Utilisez cette sortie DDFT avec

un fil en cuivre ou plaqué cuivre.

Ne l'utilisez pas avec un fil en

aluminium.

• N'installez pas cette sortie DDFT

sur un circuit alimentant un

équipement de survie car, en cas de

déclenchement du DDFT, il éteindra

cet équipement.

• Pour une installation dans des

endroits humides, recouvrez la

sortie DDFT d'une protection

étanche qui maintiendra la sortie et

toutes les prises au sec.

• Doit être installé conformément aux

règlements électriques nationaux et

locaux.

AVERTISSEMENT

!

Installer et tester

une sortie DDFT

Veuillez lire attentivement cette

brochure avant de commencer.

Installer une sortie DDFT peut s'avérer
plus compliqué qu'installer une sortie
conventionnelle.

Assurez-vous de :
• Comprendre les principes et

techniques de câblage de base.

• Savoir interpréter les schémas de

câblage.

• Posséder de l'expérience dans le

câblage de circuit.

• Être prêt à consacrer quelques

minutes pour tester votre travail, en
veillant à avoir correctement câblé la
sortie DDFT.

Une sortie DDFT est différente des
sorties conventionnelles. En cas
de défaut à la terre, un DDFT se
déclenchera et arrêtera rapidement
le flux d'électricité pour éviter toute
blessure grave.

Définition d'un défaut à la terre :
Plutôt que de suivre son cheminement
sûr normal, l'électricité passe à travers
le corps d'une personne pour se
rendre à la terre. Par exemple, un
appareil défectueux peut provoquer un
défaut à la terre.

Une sortie DDFT ne protège pas
contre les surcharges de circuit, les
court-circuits ou les décharges. Par
exemple, vous pouvez malgré tout
subir une décharge si vous touchez
des fils nus alors que vous vous
tenez sur une surface non conductrice
comme un plancher en bois.

3. Devez-vous l'installer?

4. LINE vs. LOAD

1. Qu'est-ce qu'un DDFT?

2. Caractéristiques du DDFT

IMPORTANT :
N'installez pas la sortie DDFT dans un
boîtier électrique contenant (a) plus de
4 fils (fils de garde exclus) ou (b) des
câbles de plus de deux fils (fil de garde
exclus). Contactez un électricien qualifié
si (a) ou (b) est vrai.
• Si vous remplacez une ancienne

sortie, retirez-la du boîtier électrique
sans débrancher les fils.

• Si vous voyez un câble (2-3 fils), il

s'agit du câble LINE. La sortie est
probablement en position C (cf.
schéma à droite). Retirez la sortie et
allez à l'étape 7A.

• Si vous voyez deux câbles (4-6 fils), la

sortie est probablement en position A
ou B (cf. schéma à droite). Suivez les
étapes a-e de la procédure à droite.

Procédure : boîtier avec deux câbles
(4-6 fils)
(a) Détachez les fils neutre et actif d'un

des câbles de la sortie et protégez
chacun des fils séparément avec
un serre-fils. Assurez-vous qu'ils
proviennent du même câble.

(b) Réinstallez la sortie dans le

boîtier électrique, fixez la façade,
puis allumez l'alimentation sur le
panneau de service.

(c) Vérifiez si l'alimentation circule

jusqu'à la sortie. Si c'est le cas, les
fils protégés sont les fils LOAD.
Sinon, les fils protégés sont les fils
LINE.

(d) Éteignez l'alimentation sur le

panneau de service, étiquetez les
fils LINE et LOAD, puis ôtez la
sortie.

(e) Allez à l'étape 7B.

5. Éteindre l'alimentation

6. Identifier les câbles/fils

LINE

LOAD

Service

Panel

LOAD

LINE

LINE

STRIP GAGE

#14-#12 AWG

HOT

WHITE

HOT

WHITE

LOA

D

LIN

E

Voyant de
déclenchement

Bouton de
réinitialisation
Cf. étape 8

Bouton Test Cf.
étape 8

Vue avant

Vue arrière

Un autocollant jaune recouvre les vis de la
borne LOAD.
Ne retirez pas l'autocollant pour le moment.

Load
Borne neutre
(argent) :
Raccordement du
fil blanc du câble
LOAD

Line
Borne neutre (argent) :
Raccordement du fil
blanc du câble LINE

Load
Borne active (laiton) :
Raccordement du fil
noir du câble LOAD

Line
Borne active (laiton) :
Raccordement du fil
noir du câble LINE

Sortie DDFT

Boitier

Mise à la
terre

Plaque murale

adorne

MC

Sortie DDFT inviolable à 2 modules, 15 A

Sortie DDFT inviolable à 3 modules, 15 A

Numéro(s) de catalogue : AGFTR152, AGFTR153

DO N

OT U

SE

PLAT

E INS

TALL

ED

WITH

OUT A

WAL

L

TOP

Retirez les entretoises du
cadre.
Cette sortie comblant
entièrement le cadre,
vous n'aurez pas besoin
d'entretoises. Depuis le dos du
cadre, pincez les languettes sur
l'entretoise pour la libérer.

Visiter le site www.adornemyhome.com/installpour

obtenir plus d'information ou visualiser des vidéos

instructifs et pratiques.

Entretoises

Uniquement compatible avec le système adorne
Legrand.

câble

fils

Panneau

de service
