Legrand AU7008-LA - Manuel

Installation Instructions • Notice ďInstallation • Instrucciones de Instalación
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:
Country of Origin: Made in China • Pays ďorigine: Fabriqué en Chine • Pais de origen: Hecho en China
Digital Audio Local Source Input
Entrée Source Local Audio numérique
Entrada de fuente Local de Audio digital
Doc. #1507219 3/14 Rev A
AU7008
1
2
4
Plug an appropriate analog source of music
into the 1/8” stereo headphone jack on the
front of the AU7008 and that music will then
be available when that AU7008 is selected
as a source on their keypad.
Run Cat 5 cable from a single gang box at
the eventual location of an AU7010
Amplified Keypad to a single gang box at
the eventual location of the AU7008 Local
Source Input. If additional AU7008 Local
Source Inputs are planned (up to 4 are
supported per each Keypad) run additional
Cat 5 cable to additional single gang boxes
(in series), and terminate the cable at each
end with an RJ45 plug (568A).
INSTALLATION INSTRUCTIONS
Please read these instructions completely
before you begin.
NOTICE D’INSTALLATION
Veuillez lire toutes ces instructions
avant de commencer.
INSTRUCCIONES DE INSTALACIÓN
Lea completamente estas instrucciones
antes de comenzar.
Exécutez câble Cat 5 d'un boîtier encastré à
l'emplacement éventuel d'un clavier amplifié de
AU7010 à un boîtier encastré à l'emplacement
éventuel de l'entrée Source locale de AU7008. Si
les entrées de Source locale de AU7008
supplémentaires sont prévues (jusqu'à 4 sont pris
en charge par chaque clavier) exécuter un
deuxième câble Cat 5 de boîtes de jonction simple
supplémentaire (en série) et terminer le câble à
chaque extrémité avec une prise RJ45 (568A). Ejecute cable Cat 5 de una sola caja en la
ubicación final de un teclado AU7010
amplificado a una caja única banda en la
ubicación final de la entrada de fuente Local
AU7008. Si planean entradas adicionales de la
fuente de AU7008 Local (hasta 4 están
soportados por cada teclado) correr un cable
Cat 5 adicional a las cajas de banda única
adicional (en serie) y terminar el cable en cada
extremo con un conector RJ45 (568A).

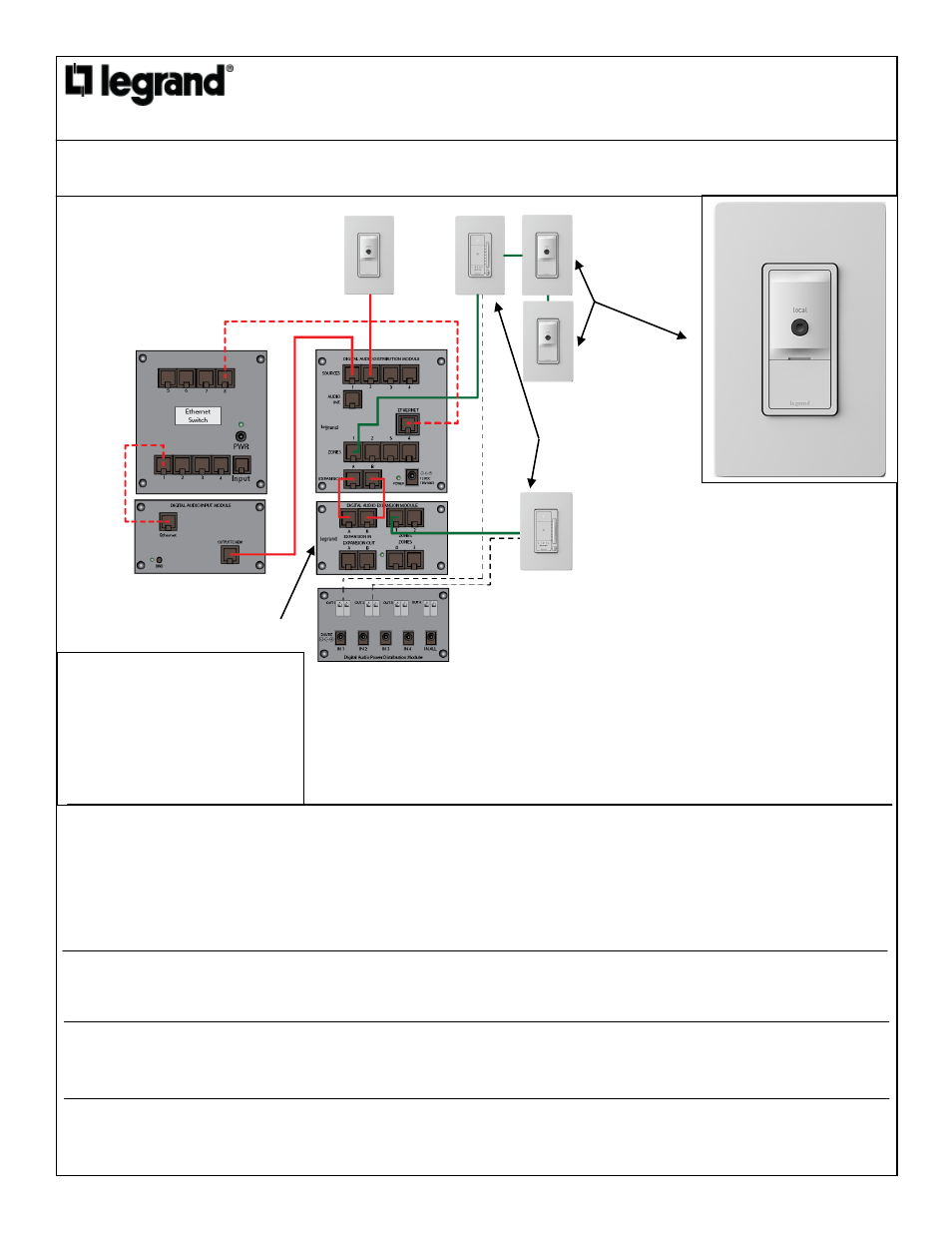

The AU7008 Local Source Input is a single-gang,
wall-mounted, Cat 5 cable connected input to the
Digital Audio system. It inputs analog audio, using its
1/8” stereo headphone connector, which is
converted to AES3 digital format, which is sent
directly or through other Local Source Inputs to an
AU7010 Amplified Keypad representing one zone of
the Digital Audio System.
AU7007
Global Source Input
AU7008
Local
Source
Inputs
At the AU7010 location, plug the
terminated Cat 5 cables from the enclosure
and AU7008 into the rear of the AU7010
and mount the AU7010 into the single gang
box and attach the wall plate.
3
At each AU7008 location, plug the
terminated Cat 5 cable/s in the appropriate
RJ45 jack/s on the rear and mount the
AU7008 into the single gang box and
attach the wall plate.
Au lieu d'AU7010, branchez les câbles
terminés de Cat 5 du boîtier et AU7008 dans
l'arrière de la AU7010 et monter le AU7010
dans la boîte de jonction simple ou fixez la
plaque murale. En la ubicación AU7010, enchufe los cables Cat
5 terminación del recinto y AU7008 en la parte
posterior de la AU7010 y montar el AU7010 en
la caja única y coloque la placa de la pared.
A chaque emplacement AU7008, branchez le
résilié câble Cat 5/s dans l'appropriée prise
RJ45/s à l'arrière et monter le AU7008 dans la
boîte de jonction simple et fixez la plaque
murale. En En cada lugar de AU7008, el terminado
cable Cat 5/s en el apropiado RJ45 jack/s en
la parte trasera del enchufe y montar el
AU7008 en la caja única y coloque la placa de
la pared.
Brancher une source analogique appropriée de
la musique dans la prise de casque stéréo 1/8
po à l'avant de la AU7008 et que la musique
sera alors disponible, lorsque cette AU7008 est
sélectionné comme source sur leur clavier.
Conecte una fuente analógica apropiada de la
música en la toma de auriculares estéreo de 1/8 "en
el frente de la AU7008 y esa música entonces
estará disponible cuando se selecciona esa AU7008
como fuente en su teclado.
AU7010
Amplified Keypads
AU7001
Digital Audio Input Module
AU7000
AU7004
PW1020
Ethernet
Switch
Le AU7008 Local Source d'entrée est un branchement simple, murale,
câble Cat 5 relié entrées au système Audio numérique. Il les entrées
audio analogiques, à l'aide de son 1/8 "connecteur de casque stéréo, qui
est converti en format numérique AES3, qui est envoyé directement ou à
travers d'autres apports de sources locales à un clavier amplifié de
AU7010 représentant une zone du système Audio numérique.
La entrada de fuente Local AU7008 es una banda única, montado en la pared, cable Cat 5
conectado entrada al sistema de Audio Digital. Lo entradas de audio analógico, utilizando su 1/8
"conector para auriculares estéreo, que se convierte a formato digital AES3, que se envía
directamente o a través de otros insumos de origen Local a un teclado amplificado AU7010
representa una zona del sistema Audio Digital.
