Legrand TITAN Series v.3 Manuel d'utilisation
Système d’étiquetage des plaques murales, Information de câblage, Diagrammes de câblage
SYSTÈME D’ÉTIQUETAGE DES PLAQUES MURALES
(pour utilisation avec les plaques murales qui présentent une fente pour insérer une étiquette)
Les plaques murales de ces unités présentent une fente pour
insérer une étiquette. Une étiquette de 8,3 x 38 mm (0,33 x 1,5 po)
peut y être insérée. Ces étiquettes peuvent être imprimées sur
des étiquettes Avery® standard (Divider tab inserts 8-Tabs) ou
équivalentes.
Installer l’étiquette de la manière suivante :
1. Couper l’alimentation du circuit en retirant le fusible ou en
ouvrant les disjoncteurs (ARRÊT / OFF).
2. Retirer la plaque murale en
insérant un petit tournevis
plat dans l’une des quatre
fentes situées en haut et en
bas de la plaque. Tourner
doucement d’un demi-tour
jusqu’à ce que la plaque se
détache.
3. Glisser l’étiquette à partir du
dos de la plaque murale
(comme illustré à droite).
INFORMATION DE CÂBLAGE
REMARQUES IMPORTANTES
Lire ce qui suit avant l’installation :
• Exigences applicables à la longueur de fil dénudé et aux connexions.
Tableau 4 - TABLEAU D’UTILISATION DES CONNECTEURS DE FILS
• Utiliser un neutre séparé pour chaque phase d’un système multiphasé contenant un
gradateur, et pour les applications monophasées à forte puissance lorsqu’il existe un
scintillement.
• Tous les gradateurs peuvent être endommagés par un câblage incorrect. Vérifier qu’il
n’y a pas de court-circuit avant d’installer le régulateur.
Comment vérifier l’absence de court-circuit :
a. Couper l’alimentation du circuit en retirant le fusible ou en ouvrant les
disjoncteurs (ARRÊT / OFF).
b. Installer un interrupteur à la place du gradateur. Mettre l’interrupteur en
position fermée (MARCHE / ON).
*Exigences pour groupement d’un nombre pair de gradateurs étroits.
Cas 4+1 illustré ci-dessous :
c. Rétablir l’alimentation électrique. Si le disjoncteur saute, c’est qu’il existe un
court-circuit. Si la lumière ne s’allume ou ne s’éteint pas correctement, le
câblage peut être incorrect.
d. Rectifier le câblage si besoin est, et retester le circuit.
e. Installer le gradateur uniquement si la lumière fonctionne correctement avec
l’interrupteur.
• Protéger le dispositif de la saleté et de la poussière. Le gradateur peut être
endommagé par des débris laissés au cours de la construction. S’il est nécessaire
d’avoir une source d’éclairage avant la fin de la construction, installer provisoirement
un interrupteur à la place du gradateur. Le gradateur ne doit pas être installé avant la
fin de la construction.
• Aucun gradateur endommagé par une installation incorrecte n’est couvert par
la garantie.
• Il est normal que le gradateur soit tiède au toucher en cours de fonctionnement.
• Instructions de nettoyage : Essuyer avec un chiffon humide propre. NE PAS nettoyer le
gradateur avec des produits chimiques ou des solutions de nettoyage.

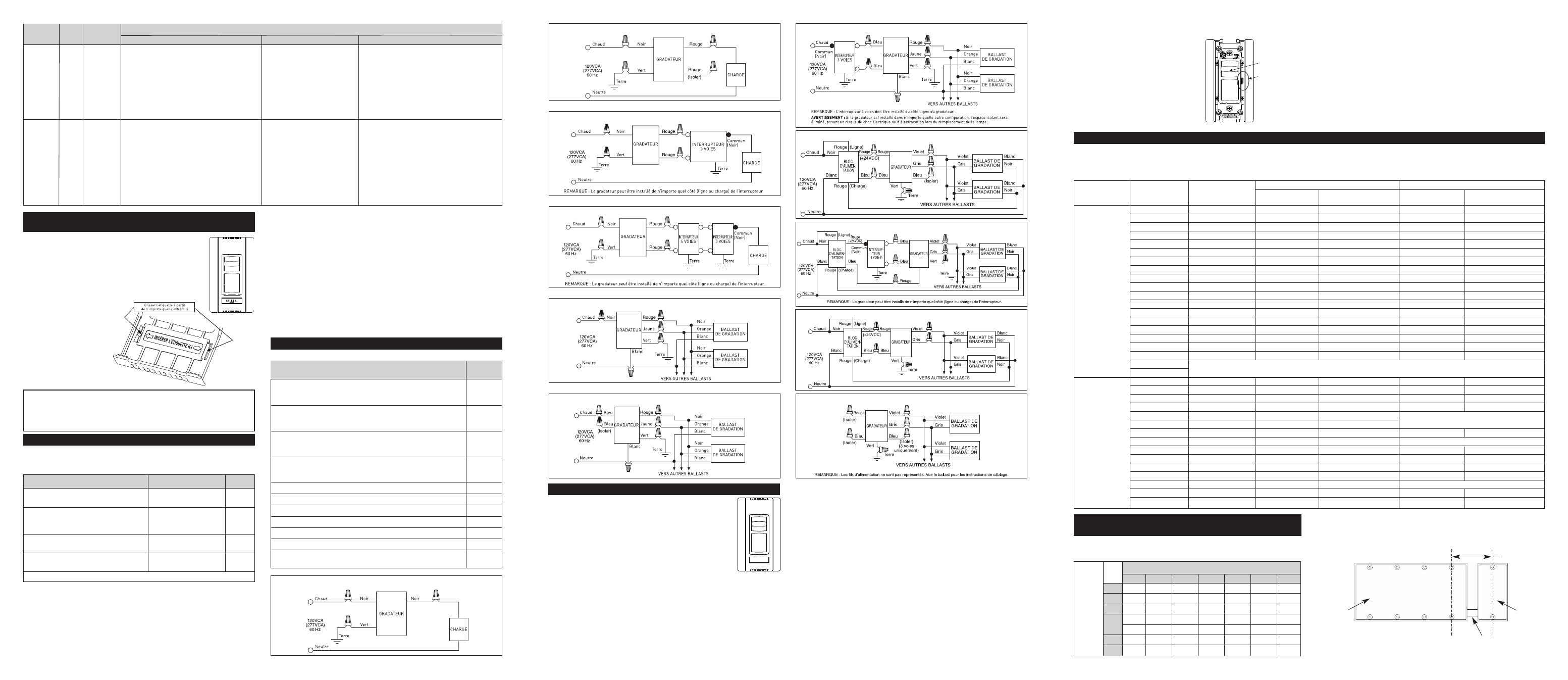

DIAGRAMMES DE CÂBLAGE
Tableau 5
INSTRUCTIONS D’INSTALLATION DANS UNE BOÎTE SIMPLE
1. Couper l’alimentation du circuit en retirant le fusible ou en ouvrant
les disjoncteurs (ARRÊT/OFF) avant de commencer l’installation.
2.
Pour les installations existantes :
Retirer les vis de fixation de la
plaque murale et de l’interrupteur, puis retirer l’interrupteur de la
boîte murale.
Pour les nouvelles installations :
Installer dans une
boîte murale simple.
3. Déconnecter l’interrupteur existant du circuit.
Installation 3 voies :
Identifier le fil COMMUN (le fil connecté à la borne marquée «
Common/Commun » ou de couleur particulière). Pour les nouvelles
installations, identifier le fil connecté à la source de courant ou à la
charge.
4. Connecter le gradateur comme indiqué sur le schéma de câblage en utilisant des
connecteurs de fil de taille convenable (voir Tableau 5).
5. Installer le gradateur dans la boîte murale, avec le mot « TOP » en haut, en utilisant
les vis fournies.
6. Insérer l’étiquette, fixer la boîte murale et remettre le circuit sous tension.
7. Réglages du gradateur :
a.
Gradateur pour lampes à incandescence :
La valeur maximale de la tension
peut être réduite pour économiser de l’énergie en réduisant l’intensité maximale.
Pour modifier l’intensité maximale, amener le curseur du gradateur dans la
position d’intensité maximale. COUPER L’ALIMENTATION DU CIRCUIT et retirer la
e.
Gradateurs pour lampes fluorescentes Série « CDFB » :
L’intensité
minimale peut avoir à être modifiée en fonction du ballast utilisé. Pour
modifier l’intensité minimale, amener
le curseur du gradateur dans la
position d’intensité minimale. COUPER
L’ALIMENTATION DU CIRCUIT et retirer
la plaque murale. Utiliser un petit
tournevis isolé pour régler le poten-
tiomètre de réglage. Visser pour
augmenter l’intensité minimale.
f.
Gradateurs pour lampes fluores-
centes Série « CD3FB » :
Aucun
réglage n’est nécessaire. L’intensité
lumineuse minimale est réglée en
usine et ne nécessite normalement
CD3FB16
CD3FB163P
CD3FB10-277
CD3FB103P
-277
120VCA
60 Hz
277VCA
60 Hz
Lutron
Lutron
N° cat.
P&S
Tension
Fabricant
du ballast
1% – Hi-lume, Hi-lume 3D
Modèle
5% – Compact SE
10% – Eco-10
Table 2
FDB-T418-120-1-S
FDB-T418-120-2-S
FDB-T426-120-1-S
FDB-T426-120-2-S
FDB-T418-120-1-S
FDB-T418-120-2-S
FDB-T426-120-1-S
FDB-T426-120-2-S
FDB-T432-120-1-S
FDB-T432-120-2-S
FDB-T442-120-1-S
FDB-T442-120-2-S
FDB-1643-120-1
FDB-1643-120-2
FDB-1643-120-3
FDB-2227-120-1
FDB-2227-120-2
FDB-2227-120-3
FDB-2243-120-1
FDB-2243-120-2
E3-T514C-120-1
E3-T514C-120-2
E3-T521C-120-1
E3-T521C-120-2
ECO-T528-120-1
ECO-T528-120-2
ECO-T524-120-1
ECO-T524-120-2
ECO-T5H39-120-1
ECO-T5H39-120-2
ECO-T554-120-1
ECO-T554-120-2
ECO-T539-120-1
ECO-T539-120-2
ECO-T539-120-3
ECO-T540-120-1
ECO-T540-120-2
ECO-T540-120-3
ECO-T550-120-1
ECO-T550-120-2
ECO-T817-120-1
ECO-T817-120-2
ECO-T817-120-3
ECO-T825-120-1
ECO-T825-120-2
ECO-T832-120-1-L
ECO-T832-120-1-T
ECO-T832-120-2-L
ECO-T832-120-2-T
ECO-T832-120-3
HL3-T426-120-1-S
HL3-T432-120-1-S
FDB-T524-120-1
FDB-T524-120-2
FDB-T539-120-1
FDB-T539-120-2
FDB-T554-120-1
FDB-T554-120-2
FDB-2427-120-1
FDB-2427-120-2
FDB-2427-120-3
FDB-3627-120-1
FDB-3627-120-2
FDB-3627-120-3
FDB-4827-120-1
FDB-4827-120-2
FDB-4827-120-3
FDB-6027-120-1
FDB-6027-120-2
FDB-7280-120-1
FDB-8480-120-1
FDB-9680-120-1
H3DT832CUNV110
H3DT832CUNV117
H3DT832CUNV210
H3DT832CUNV217
FDB-T418-277-1-S
FDB-T418-277-2-S
FDB-T426-277-1-S
FDB-T426-277-2-S
FDB-T418-277-1-S
FDB-T418-277-2-S
FDB-T426-277-1-S
FDB-T426-277-2-S
FDB-T432-277-1-S
FDB-T432-277-2-S
FDB-T442-277-1-S
FDB-T442-277-2-S
FDB-1643-277-1
FDB-1643-277-2
FDB-1643-277-3
FDB-2227-277-1
FDB-2227-277-2
FDB-2227-277-3
FDB-2243-277-1
FDB-2243-277-2
E3-T514C-277-1
E3-T514C-277-2
E3-T521C-277-1
E3-T521C-277-2
ECO-T528-277-1
ECO-T528-277-2
ECO-T524-277-1
ECO-T524-277-2
ECO-T5H39-277-1
ECO-T5H39-277-2
ECO-T554-277-1
ECO-T554-277-2
ECO-T539-277-1
ECO-T539-277-2
ECO-T539-277-3
ECO-T540-277-1
ECO-T540-277-2
ECO-T540-277-3
ECO-T550-277-1
ECO-T550-277-2
ECO-T817-277-1
ECO-T817-277-2
ECO-T817-277-3
ECO-T825-277-1
ECO-T825-277-2
E3-T832C-277-1
ECO-T832-277-1-L
ECO-T832-277-1-T
ECO-T832-277-1
E3-T832C-277-2
ECO-T832-277-2-L
ECO-T832-277-2-T
ECO-T832-277-2
ECO-T832-277-3
HL3-T426-277-1-S
HL3-T432-277-1-S
FDB-T524-277-1
FDB-T524-277-2
FDB-T539-277-1
FDB-T539-277-2
FDB-T554-277-1
FDB-T554-277-2
FDB-2427-277-1
FDB-2427-277-2
FDB-2427-277-3
FDB-3627-277-1
FDB-3627-277-2
FDB-3627-277-3
FDB-4827-277-1
FDB-4827-277-2
FDB-4827-277-3
FDB-6027-277-1
FDB-6027-277-2
H3DT832CUNV110
H3DT832CUNV117
H3DT832CUNV210
H3DT832CUNV217
MISE EN GARDE :
Doit être installé par un électricien certifié ou une autre personne
qualifiée.
AVERTISSEMENT :
Pour éviter tout choc électrique ou une électrocution, toujours
couper l’électricité au niveau du panneau d’alimentation avant d’installer cette unité,
de travailler sur un circuit électrique ou de changer une lampe.
Combinaisons de fils
Longueur à dénuder
Couleur
1#14 & 1#16; 1#14 & 2#18; 2,3#16;
½ po, sauf 9/16 po
Orange
1#16 & 1-3#18; 3-5#18; 2#18
pour #16 et #18 AWG
1#10 & 1#14; 1#12 & 1#14 2, 3#14;
½ po, sauf 5/8 po
Jaune
2#14 & 1,2#16; 2#14 & 2,3#18;
pour #16 AWG
1#14 & 1-4#16; 1#14 & 1-4#18
1#10 & 1,2#12; 1#10 & 1-3#14; 2,3#12;
7/16 po, sauf ½ po
Rouge
1#12 & 1-3#14; 1#12 & 3#16; 3,4#14
pour #16
1#14 & 1,2#16; 1#14 & 1,2#16;
7/16 po pour #14 et #16,
Ivoire
2,3#16; 2-5#18
½ po pour #18
N’utiliser que des fils en cuivre avec ce dispositif.
Diagramme
N° de catalogue du gradateur
n°
CD700, CD1100, CDLV700, CDLV1100, CD1600, CDLV1600,
CD2000, CDFB5, CDFB8, CDFB10, CDFB16, CDFB7-277,
1
CDFB10-277, CDDH16, CDSC6, CDSC12
Pour installation unipolaire de : CD703P, CD1103P, CDLV703P,
CDLV1103P, CD1603P, CDLV1603P, CD2003P, CDFB53P, CDFB83P,
2
CDFB103P, CDFB163P, CDFB73P-277, CDFB103P-277
Pour installation 3 voies de : CD703P, CD1103P, CDLV703P,
CDLV1103P, CD1603P, CDLV1603P, CD2003P, CDFB53P,
3
CDFB83P, CDFB103P, CDFB163P, CDFB73P-277, CDFB103P-277
Pour installation 4 voies de : CD703P, CD1103P, CDLV703P,
CDLV1103P, CD1603P, CDLV1603P, CD2003P, CDFB53P, CDFB83P,
4
CDFB103P, CDFB163P, CDFB73P-277, CDFB103P-277
CD3FB16, CD3FB10-277
5
Pour installation unipolaire de : CD3FB163P, CD3FB103P-277
6
Pour installation 3 voies de : CD3FB163P, CD3FB103P-277
7
Pour installation unipolaire de : CD4FB3P
8
Pour installation 3 voies de : CD4FB3P
9
Pour installation unipolaire de : CD4FB
10
Pour gradation uniquement (pas de contrôle Marche/Arrêt)
de : CD4FB, CD4FB3P
11
DIAGRAMME 1 (câblage unipolaire)
DIAGRAMME 2 (câblage unipolaire avec gradateur 3 voies préréglé)
DIAGRAMME 3 (câblage 3 voies)
DIAGRAMME 4 (câblage 4 voies)
DIAGRAMME 5 (câblage unipolaire)
DIAGRAMME 6 (câblage unipolaire avec gradateur 3 voies préréglé)
DIAGRAMME 7 (câblage 3 voies)
DIAGRAMME 8 (câblage unipolaire avec gradateur 3 voies préréglé)
DIAGRAMME 9 (câblage 3 voies)
DIAGRAMME 10 (câblage unipolaire)
DIAGRAMME 11 (Gradation uniquement - Pas de contrôle Marche/Arrêt)
Bouton
Potentiomètre
REMARQUE :
Ne jamais
régler le
potentiomètre
quand le
circuit est
sous tension.
plaque murale. Utiliser un petit tournevis isolé pour régler le potentiomètre de
réglage. Dévisser pour réduire l’intensité maximale.
b.
Gradateur magnétique basse tension :
L’intensité minimale peut avoir à être
modifiée en fonction du transformateur basse tension utilisé. Pour modifier
l’intensité minimale, amener le curseur du gradateur dans la position
d’intensité minimale. COUPER L’ALIMENTATION DU CIRCUIT et retirer la plaque
murale. Utiliser un petit tournevis isolé pour régler le potentiomètre de réglage.
Dévisser pour réduire l’intensité minimale.
c.
Régulateurs de vitesse pour ventilateur :
La vitesse minimale du ventilateur
peut avoir à être réglée pour tenir compte des différences entre les ventilateurs.
Pour modifier la vitesse minimale, amener le curseur sur la vitesse minimale.
COUPER L’ALIMENTATION DU CIRCUIT et retirer la plaque murale. Utiliser un
petit tournevis isolé pour régler le potentiomètre de réglage. Dévisser pour
réduire la vitesse du ventilateur. S’assurer que le ventilateur ne « cale » dans
aucune des positions MARCHE / ON pour l’empêcher de surchauffer. NE PAS
UTILISER LA CHAÎNE DE CONTRÔLE DU VENTILATEUR POUR CHANGER SA
VITESSE UNE FOIS QUE CE CONTRÔLEUR A ÉTÉ INSTALLÉ. LA CHAÎNE DE
CONTRÔLE DU VENTILATEUR DOIT RESTER SUR LA VITESSE MAXIMALE.
d.
Régulateurs Dehummer de vitesse pour ventilateur :
Aucun réglage n’est
nécessaire. S’assurer que le ventilateur ne « cale » dans aucune des positions
MARCHE / ON pour l’empêcher de surchauffer. NE PAS UTILISER LA CHAÎNE DE
CONTRÔLE DU VENTILATEUR POUR CHANGER SA VITESSE UNE FOIS QUE CE
CONTRÔLEUR A ÉTÉ INSTALLÉ. LA CHAÎNE DE CONTRÔLE DU VENTILATEUR
DOIT RESTER SUR LA VITESSE MAXIMALE.
aucun réglage. Si les lampes s’éteignent ou clignotent à l’intensité minimale,
il peut exister une erreur d’installation.
g.
Gradateurs pour lampes fluorescentes Série « CD4FB » :
L’intensité
maximale peut avoir à être modifiée en fonction du ballast utilisé. Pour
modifier l’intensité maximale, amener le curseur du gradateur dans la position
d’intensité maximale. COUPER L’ALIMENTATION DU CIRCUIT et retirer la
plaque murale. Utiliser un petit tournevis isolé pour régler le potentiomètre de
réglage. Visser pour augmenter l’intensité ou dévisser pour la réduire.
REMARQUE :
Pour obtenir la durée de vie maximale des lampes et un bon rendement
de la gradation, il est recommandé de « roder » les lampes fluorescentes avant de faire
varier l’intensité. Pour cela, faire fonctionner les lampes à leur intensité maximale
pendant 100 heures environ. Se reporter à la documentation du fabricant des lampes
pour connaître le temps de rodage recommandé.
INSTALLATIONS DE PLUSIEURS GRADATEURS DANS UNE MÊME BOÎTE
N’importe quelle combinaison de modèles de gradateurs peuvent être installés ensemble. À l’aide d’un étau ou de pinces, retirer les ailettes d’un côté ou des deux côtés du puits
thermique, selon les besoins. Les gradateurs peuvent être groupés sans retirer les ailettes moyennant une sélection et placement judicieux dans la boîte murale
(voir Tableau 7 et
Tableau 8)
. Quand des gradateurs sont groupés, réduire leur puissance maximale conformément aux données du Tableau 6 ci-dessous :
Tableau 6 – Réduction de puissance pour installations multiples
Les ailettes NE SONT PAS retirées
Les ailettes sont retirées
N° de catalogue
Installation
Installation
Installation
Installation
Installation
du gradateur
simple
double
triple ou plus
double
triple ou plus
CD700
700W
700W
700W
700W
700W
CDLV700
700VA
700VA
700VA
700VA
700VA
CD703P
700W
700W
700W
700W
700W
CDLV703P
700VA
700VA
700VA
700VA
700VA
CD1100
1100W
1100W
1000W
1000W
900W
Gradateurs
CDLV1100
1100VA
1100VA
1000VA
1000VA
850VA
étroits
CD1103P
1100W
1100W
1000W
1000W
950W
CDLV1103P
1100VA
1100VA
1000VA
1000VA
850VA
CDFB5
5A
5A
5A
5A
5A
CDFB8
8A
8A
8A
7.7A
6.3A
CDFB53P
5A
5A
5A
5A
5A
CDFB83P
8A
8A
8A
7.7A
6.3A
CDSC6
6A
6A
6A
6A
6A
CDDH16
1.6A
1.6A
1.6A
1.6A
1.6A
CD3FB16
16A
16A
16A
16A
16A
CD3FB163P
16A
16A
16A
16A
16A
CD3FB10-277
10A
10A
10A
10A
10A
CD3FB103P-277
10A
10A
10A
10A
10A
CD4F8
NE PAS DÉPASSER 60 BALLASTS
CD4FB3P
CD1600
1600W
1600W
1600W
1600W
1550W
CDLV1600
1600VA
1600VA
1600VA
1600VA
1550VA
CD1603P
1600W
1600W
1600W
1600W
1550W
CDLV1603P
1600VA
1600VA
1600VA
1600VA
1550VA
CD2000
2000W
2000W
2000W
AUCUNE AILETTE À RETIRER
CD2003P
2000W
2000W
2000W
Gradateurs
CDFB10
10A
10A
10A
10A
10A
larges
CDFB16
16A
16A
16A
AUCUNE AILETTE À RETIRER
CDFB7-277
7A
7A
7A
7A
7A
CDFB10-277
10A
10A
10A
10A
10A
CDSC12
12A
12A
12A
12A
12A
CDFB103P
10A
10A
10A
10A
10A
CDFB163P
16A
16A
16A
AUCUNE AILETTE À RETIRER
CDFB73P-277
7A
7A
7A
7A
7A
CDFB103P-277
10A
10A
10A
10A
10A
Gradateurs étroits
0
1
2
3
4
5
6
0
0
1
1+1*
4
4+1*
7
7+1*
1
1
3
5
6
8
9
11
2
4
5
7
8
10
11
13
3
6
8
9
11
12
14
15
4
9
10
12
13
15
16
-
5
11
13
14
16
–
–
-
6
14
15
–
–
–
–
G
ra
da
te
u
rs
la
rg
es
INSTRUCTIONS D’INSTALLATION DANS UNE BOÎTE MULTIPLE
LES AILETTES NE SONT PAS RETIRÉES
1. Choisir la boîte de la bonne dimension d’après le Tableau 7.
Tableau 7 – Exigences de groupement dans les boîtes murales – LES AILETTES
NE SONT PAS RETIRÉES
3
4
2
Manchon de
raccordement
Boîte
murale
quadruple
Boîte
murale
simple
2.712
