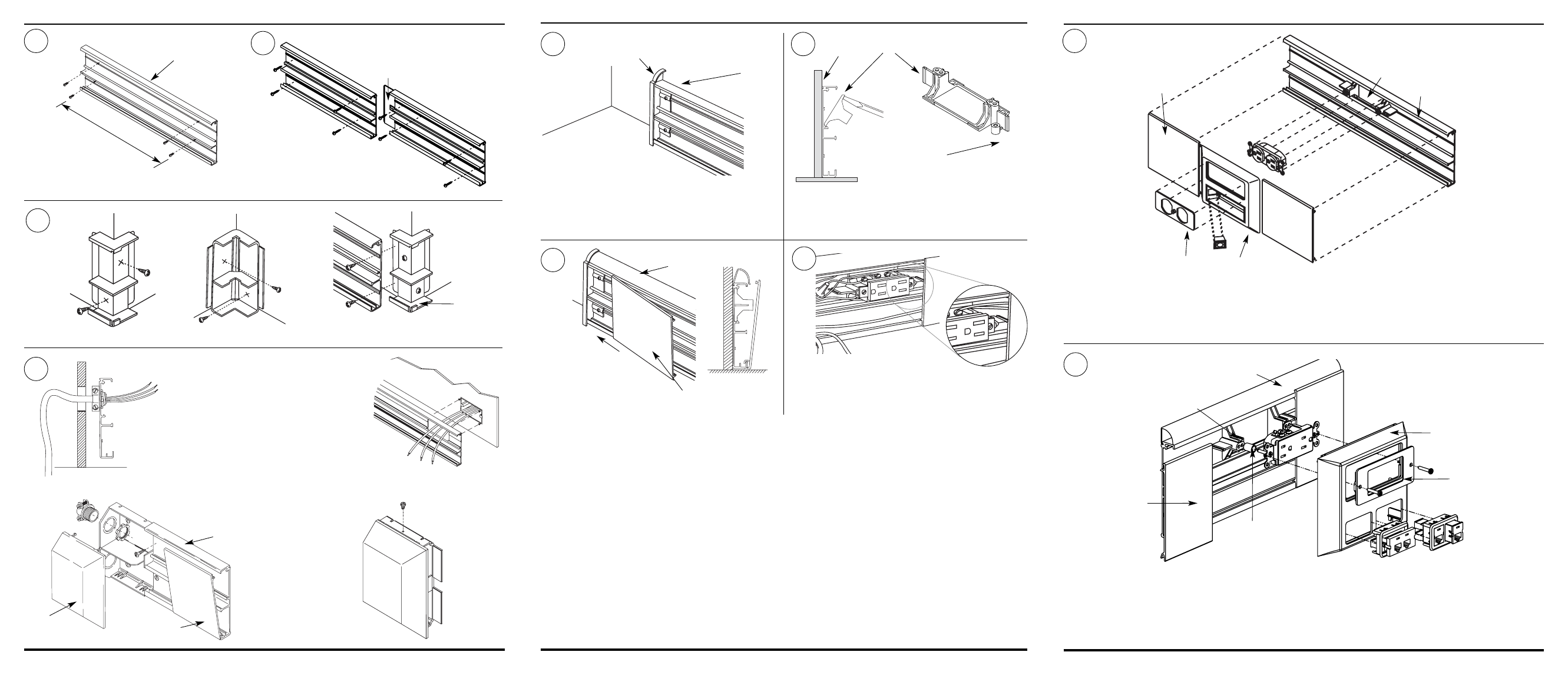

- 2 -
5018B 5017B
5018B
5000B
5010L
5001 Base Coupling
5000B 5007C
Spacer used on 5007C-2 Deep Device Plate.
Separador para usarse con la placa de
dispositivo profundo 5007C-2.
Entretoise à utiliser avec la plaque pour
dispositifs profonds 5007C-2.
Cover is cut to the end of the 5007C.
La cubierta se corta al extremo del 5007C.
Le cache est sectionné à l’extrémité du
modèle 5007C.
5000C
5010A
5000B
- 3 -
5000T
Slide Cover into End Cap.
Deslice la cubierta dentro
de la tapa del extremo.
Faites glisser le cache dans
l’embout. 5000C
- 4 -
1
4
3
5 6
7
9
10
8
2
18"
[457mm]
5000B
Determine where backfeed positions are needed. Cut
hole in the appropriate compartment. Separation of
compartments must be maintained to prevent wires
from being passed from one compartment to another.
Determine las posiciones de acceso posterior. Corte un
orificio en el compartimento correcto. Debe mantenerse
la separación de los compartimentos para evitar que los
cables pasen de un compartimento a otro.
Déterminez l’emplacement des points d’acheminement
arrière. Percez un trou dans le logement correspondant.
Il est essentiel de maintenir les logements séparés pour
éviter que les fils ne soient acheminés d’un logement à
l’autre.
5000T
5000C
Spacer
Separador/a.
Entretoise.
5007C-2AB is for use with devices up to 1.312" in depth. 5507B Faceplate cannot be used in conjunction with 5007C-2AB.
La 5007C-2AB es para usarse con dispositivos de hasta 33 mm (1.312") de profundidad. La placa de servicios 5507B no
puede usarse en combinación con la 5007C-2AB.
Le modèle 5007C-2AB doit être utilisé avec les dispositifs de 33 mm (1,312 po) de profondeur maximum. La plaque
5507B ne peut pas être utiliser en conjonction avec la plaque de dispositif profonde 5007C-2AB.
5007C-1A is for use with devices up to 0.900" in depth.
La 5007C-1A es para usarse con dispositivos de hasta 23 mm (0.900") de profundidad.
Le modèle 5007C-1A doit être utilisé avec les dispositifs de 23 mm (0,9 po) de profondeur maximum.
5007C-2AB
5507R
5007C
5507D
5000C
5007C
5000B
5007C-1A
