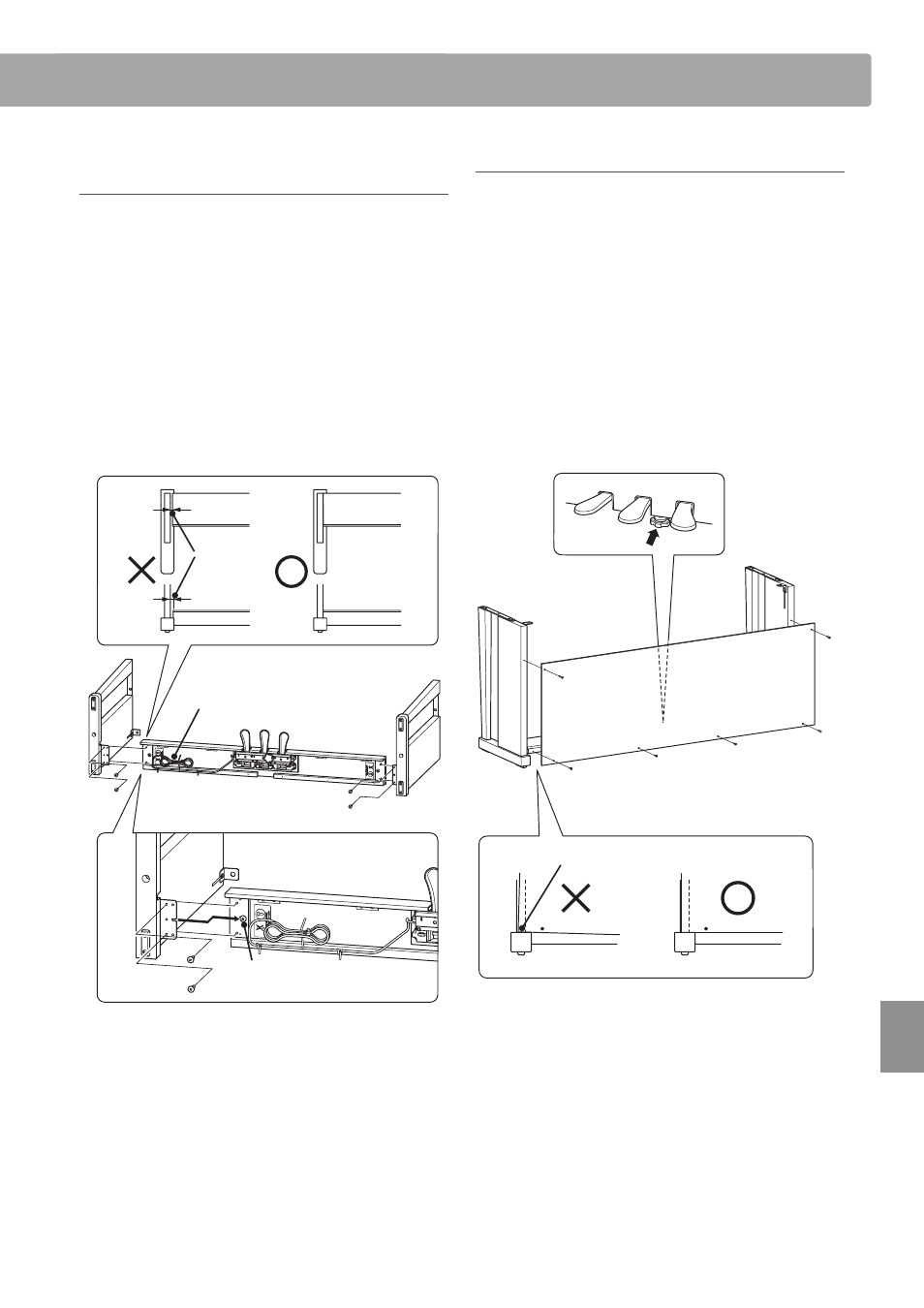

2. Fixation du panneau arrière d
Mettez le pédalier assemblé et les panneaux latéraux debout
(verticalement) sur le sol.
* Assurez-vous que le boulon de réglage vertical est fi xé au pédalier.
Fixez temporairement le panneau arrière d aux panneaux
latéraux gauche et droite à l’aide des deux vis taraudeuses
longues noires h en laissant un jeu d’environ 1 à 2 mm.
Fixez ensuite le bas du panneau arrière au pédalier à l’aide des
quatre vis taraudeuses mi-longues noires i.
non aligné
b
b
d
h
h
i
i
i
i
1. Assemblage des panneaux latéraux b
et du pédalier e
Détachez et tendez le câble de connexion de pédales sous le
pédalier e.
Fixez le pédalier e aux panneaux latéraux de gauche et de
droite b
à l’aide des vis d’alignement de chaque côté du
pédalier. Assurez-vous que le panneau latéral correct est utilisé
à gauche et à droite.
Assurez-vous que le pédalier et les panneaux latéraux sont
bien en contact, sans espace entre les pièces.
Insérez les quatre vis taraudeuses courtes argentées j dans
les trous comme illustré, et attachez fermement le pédalier aux
panneaux latéraux de gauche et de droite.
écart
Câble du pédalier
Vis d’alignement
b
b
e
e
b
b
e
e
b
b
e
b
e
j
j
