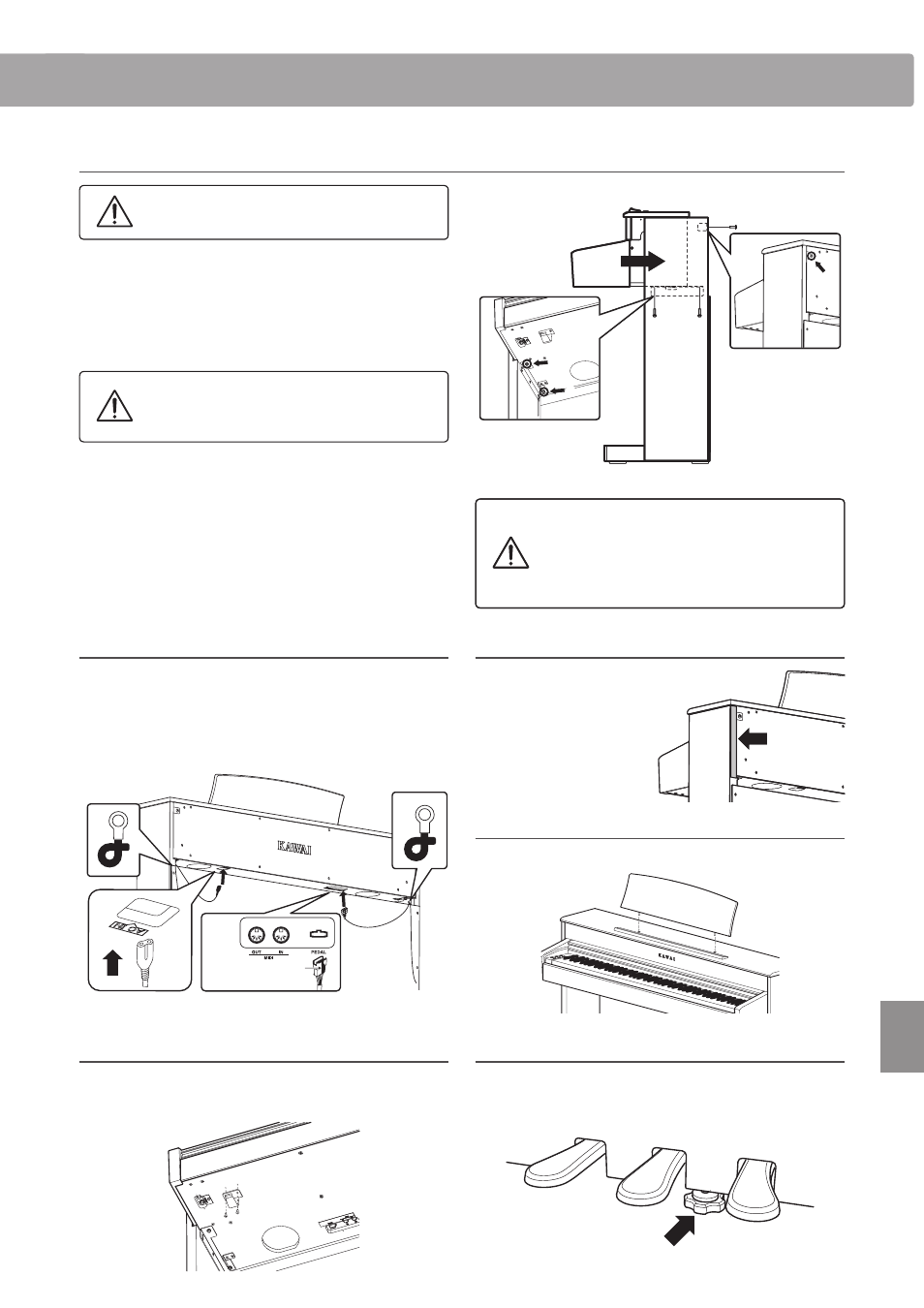

3. Montage de l’unité principale a
Deux personnes ou plus sont nécessaires pour
l’étape suivante du processus de montage.
Soulevez l’unité principale a et placez-la soigneusement sur
le support.
Positionnez l’unité principale vers l’avant du support, de sorte
que les orifices métalliques soient visibles du dessus.
Faites glisser délicatement l’unité principale vers l’arrière
jusqu’à ce que la base s’enclenche dans les fixations à l’intérieur
des panneaux latéraux.
Quand vous soulevez l’unité principale sur le
support, veillez à ne pas vous coincer les mains
ou les doigts.
Fixez temporairement l’unité principale au support à l’aide des
deux vis i, en laissant de nouveau un jeu d’environ 1 à 2 mm.
Fixez l’unité principale au support par en dessous, à l’aide des
quatre vis (avec rondelle plate et rondelle ressort) h.
Commencez par fixer sans trop serrer les quatre vis, en ajustant
la position de l’unité principale sur le support. Une fois les
quatre vis fixées et l’unité principale positionnée correctement
sur le support, serrez fermement toutes les vis.
Serrez ensuite fermement toutes les vis i et j.
h h
i
i
h
h
h h
i
i
h
h
Serrez bien toutes les vis pour vous assurer
que l’unité principale est fixée fermement au
support.
Le non-respect de ces consignes peut entraîner
de graves blessures. Serrez bien toutes les vis pour vous assurer
que l’unité principale est fixée fermement au
support.
Le non-respect de ces consignes peut entraîner
de graves blessures.
4. Connecter le pédalier et le câble d’alimentation
Connectez le câble des pédales à la prise PEDAL sur la face
inférieure de l’unité principale, en vous assurant que la fiche à
encoche fait face à l’arrière de l’instrument.
Connectez le câble d’alimentation (C.A.) f à la prise AC IN.
Utilisez les colliers pour immobiliser les câbles.
Fiche de pédale à
encoche
Collier
5. Fixation des couvre-joints
Fixez les couvre-joints g à l’arrière
de l’instrument, là où les panneaux
latéraux (gauche et droit) viennent
en contact avec l’unité principale.
6. Montage du pupitre
Insérez le pupitre c dans le panneau supérieur de l’unité
principale.
c
g g
7. Fixation du crochet de casque (en option)
Si vous le désirez, fixez le crochet de casque sur la partie
inférieure de l’unité principale à l’aide des deux vis taraudeuses
fournies à cet effet.
8. Réglage de la vis de support de pédales
Tournez la vis de support de pédales dans le sens contraire
des aiguilles d’une montre jusqu’à ce qu’elle touche le sol et
soutienne fermement les pédales.
Vis de support de pédales
