2 – Configuration de la source de courant
Cordons d’alimentation CE
Les configurations CE sont fournies sans fiche sur le cordon d’alimentation. Pour faire fonctionner le système à 230 V
(CE), il est nécessaire de se procurer la fiche appropriée pour l’unité et la faire installer par un électricien agréé.
Installation d’une fiche sur un cordon d’alimentation
1. Dénuder le câble pour séparer les fils 3, 5 et 6.
2. Enlever l’isolation de chaque fil pour permettre un bon contact avec les bornes de la fiche.
3. Faire les raccordements.
4. Remettre la gaine extérieure et la bride de cordon et serrer les vis de la bride de cordon pour obtenir un bon
ajustement. Ne pas serrer de façon excessive.
1
2
3
4
5
6

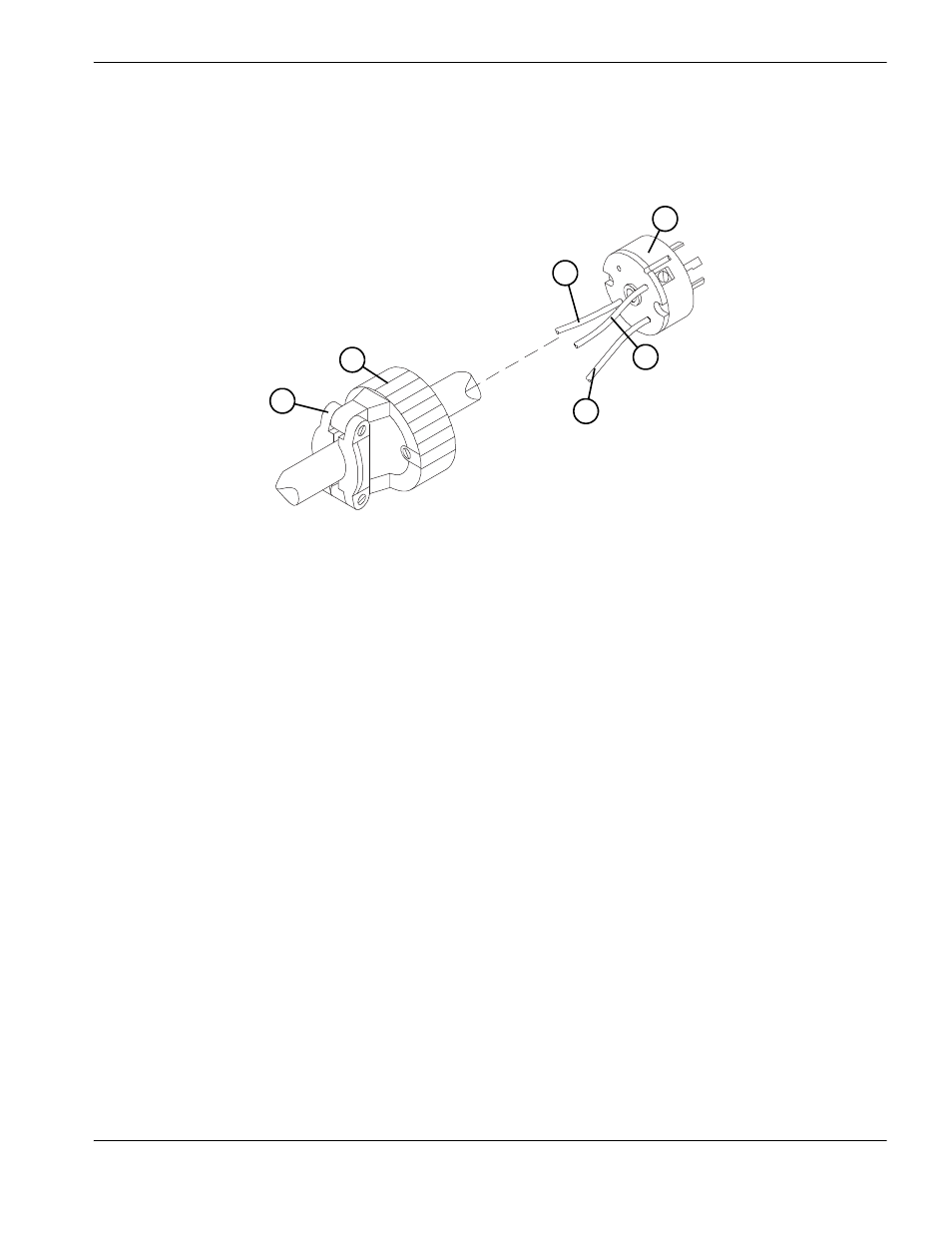

1 Bride de cordon
2 Gaine extérieure
3 Vers borne de ligne 1 (marron)
4 Prise 230 V (CE)
5 Vers borne de ligne 2 (bleu)
6 Vers borne de mise à la terre (vert/jaune)
