HPI Racing SF-20W Servo - Manuel

Vol.1 104112
Instruction
Instructions
Anleitung
En
Fr
De
104109 HPI SF-20W SERVO (WATERPROOF/6.6kg-cm6.0V)
HPI SF-20W SERVO (WASSERFEST/6.6kg-cm/6.0V)
SERVO HPI SF-20W (ETANCHE/6,6kg-cm 6.0V)
HPI SF- 20サーボ(ウォータープルーフ/6.6kg-cm6.0V)

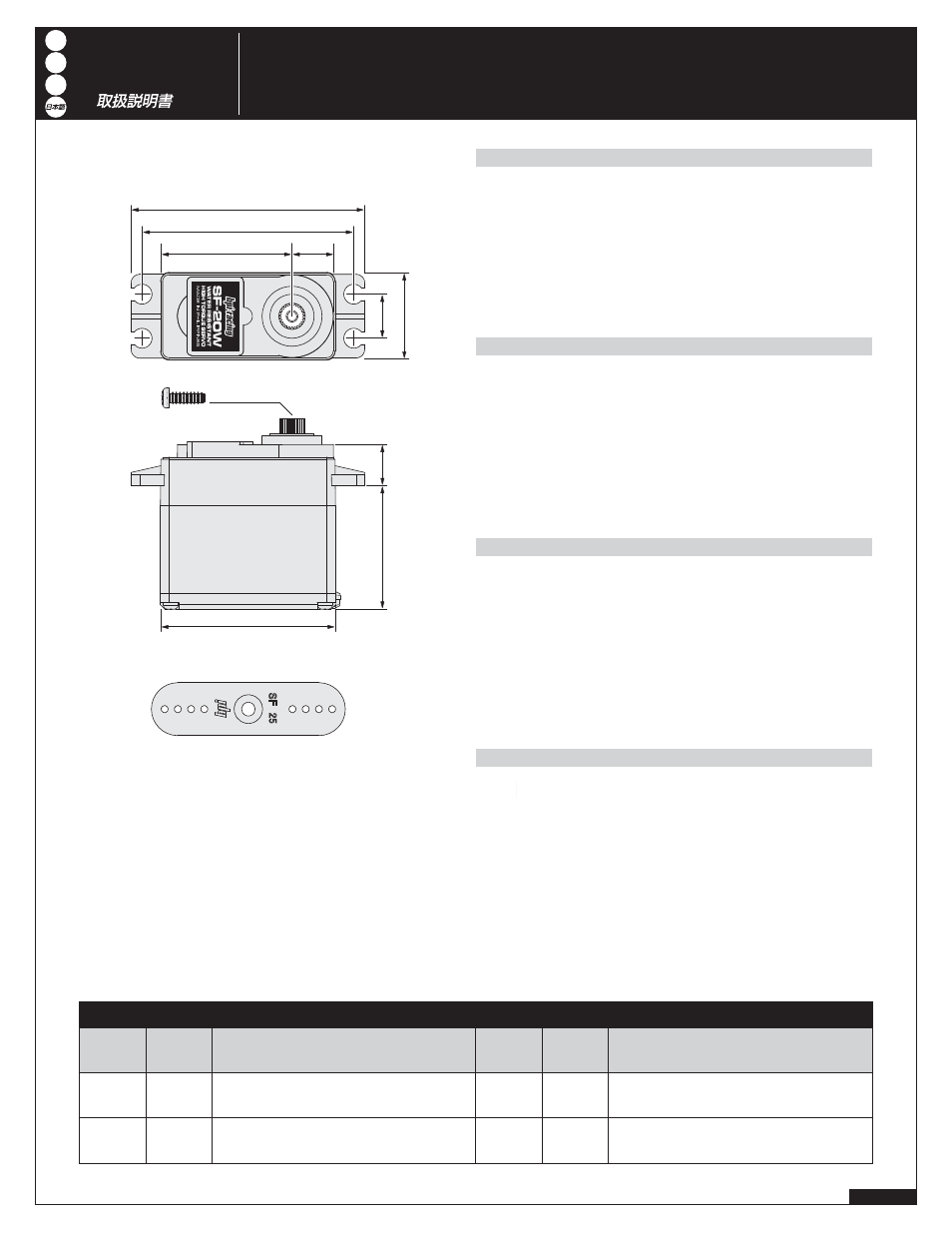

1/2
39.8mm
10.0mm
28.0mm
HPI-SF-20W servos are compatible with HPI receivers and all
Futaba radio gear.
HPI SF-20W Servos sind mit HPI Empfänger sowie mit Futaba
Empfängern kompatibel.
Les servos HPI-SF-20W sont compatibles avec les récepteurs HPI
et tout le matériel radio Futaba.
HPI-SF-20WサーボはHPI受信機およびフタバ製プロポに適合します。
NOTE:
HINWEIS:
NOTE:
注 意：
Caractéristiques : SF-20W
1. Excellente linéarité avec haut couple moteur obtenu par le circuit intégré
sur mesure.
2. Position neutre extrêmement précise. Pignon de haute précision en
materiau carbonepermettant un fonctionnement en douceur sans à-coups.
Les broches de connecteur sont plaquées d'une couche épaisse afin de
prévenir les contacts défectueux. Le logement est conçu pour empêcher
les connexions inadéquates
Caractéristiques
a. Voltage; 4.8 à 6.0 Volts
b. Couple; 6.6kg/cm (6.0V)
c. Vitesse; 0.17sec/60° (6.0V)
d. Dimensions; voir le schéma.
e. Poids; 43.0g
f. Servo de type analogique
SF-20 SF-20
1. 専用設計ICにより優れた応答性と高トルクを実現。
2. 非常に正確なニュートラル性。カーボン混入樹脂ギヤでバックラッシュのないスムーズ
な作動。コネクターピンには接触不良が起こりにくい特殊メッキ処理を採用。
さらにコネクターは逆接防止設計で接続間違えを防止します。
仕 様 仕 様
a. 作動電圧; 4.8V - 6.0V
b. トルク; 6.6kg/cm (6.0V)
c. 速度; 0.17sec/60° (6.0V)
d. サイズ; 図参照
e. 重量; 43.0g
f. アナログ仕様
SF-20W Features:
1. Excellent in linearity with high driving torque attained by the custom-IC.
2. Highly accurate neutrality. High precision gear made of the Carbon
Graphite Material that makes the operation smooth causing no backlash.
Connector pins are plated with thick film so that there are no contact
defects. The housing is designed to prevent adverse connection.
Specification
a. Voltage 4.8V to 6.0V
b. Torque 6.6kg/cm 6.0V
c. Speed 0.17sec/60° (6.0V)
d. Dimensions: See the drawing.
e. Weight 43.0g
f. Analog Type Servo
SF-20W Besonderheiten
1. Extra gleichmäßig bei hohem Drehmoment.
2. Sehr genauer Neutralpunkt. Extra präzise Zahnräder aus Carbon Graphit
Material. Besonders geschmeidig ohne Hacken. Spezielle Pins um immer
perfekten. Kontakt sicher zu stellen. Mit verpolungssicherem
Steckergehäuse.
Eigenschaften
a. Spannung; 4.8V bis 6.0V
b. Drehmoment: 6.6kg/cm (6.0V)
c. Geschwindigkeit: 0.17sec/60° (6.0V)
d. Abmessungen: Siehe Zeichnung
e. Gewicht: 43.0g
f. Analoges Servo
Spare Parts Ersatzteile Piéces détachées スペアパーツ
Number
Artikel#
Référence
品番
Bag qty.
Anzahi
Quantité
入数
Description
Bezeichnung
Description
品名
HPI SF-20 SERVO GEAR SET
HPI SF-20 SERVO GETRIEBE SET
ENSEMBLE PIGNONS SERVO HPI SF-20
HPI SF-20 サーボギヤセット
102765 HPI SF-20W SERVO CASE SET
HPI SF-20W SERVO GEHAEUSE SET
ENSEMBLE BOITIER SERVO HPI SF-20W
HPI SF-20Wサーボケースセット
104110 x1
SERVO GEAR GREASE FOR METAL OR PLASTIC SERVO GEARS
SERVOGETRIEBE FETT (METALL UND PLASTIK)
GRAISSE SERVO POUR PIGNONS DE SERVO METAL OU PLAS.
サーボギヤグリス (メタル、プラスチックギヤ用)
80586 x1
Number
Artikel#
Référence
品番
Bag qty.
Anzahi
Quantité
入数
Description
Bezeichnung
Description
品名
x1
2.6x8.0mm
53.0mm
48.0mm
9.8mm 29.8mm
10.0mm 19.8mm
HD SERVO HORN FOR HPI SF SERIES SERVO
HEAVY DUTY SERVOHORN (FUER HPI SF SERVOS)
BRAS DE SERVO HD P. SERVO HPI SERIE SF
HD サーボホーン HPI SF シリーズサーボ用
104098 x1
104098
HD Servo Horn For HPI SF Series Servo
Heavy Duty Servohorn (Fuer HPI SF Servos)
Bras De Servo HD P. Servo HPI Serie SF
HD サーボホーン HPI SF シリーズサーボ用
