HPI Racing SF-10W Servo - Manuel

Vol.1 104108
Instruction
Instructions
Anleitung
En
Fr
De
104105 HPI SF-10W SERVO (WATERPROOF/4.5kg-cm6.0V)
HPI SF-10W SERVO (WASSERFEST/4.5kg-cm/6.0V)
SERVO HPI SF-10W (ETANCHE/4.5kg-cm 6.0V)
HPI SF- 10Wサーボ(ウォータープルーフ/4.5kg-cm6.0V)
HPI-SF-10W servos are compatible with HPI receivers and all
Futaba radio gear.
HPI SF-10W Servos sind mit HPI Empfänger sowie mit Futaba
Empfängern kompatibel.
Les servos HPI-SF-10W sont compatibles avec les récepteurs HPI
et tout le matériel radio Futaba.
HPI-SF-10WサーボはHPI受信機およびフタバ製プロポに適合します。
NOTE:
HINWEIS:
NOTE:
注 意：
Caractéristiques : SF-10W
1.Excellente linéarité avec haut couple moteur obtenu par le circuit intégré sur
mesure.
2.Position neutre extrêmement précise. Pignon de haute précision en résine
POM (polyacétalique) permettant un fonctionnement en douceur sans à-coups.
Les broches de connecteur sont plaquées d'une couche épaisse afin de
prévenir les contacts défectueux. Le logement est conçu pour empêcher
les connexions inadéquates
Caractéristiques
a. Voltage; 4.8 à 6.0 Volts
b. Couple; 4.5kg/cm (6.0V)
c. Vitesse; 0.18sec/60° (6.0V)
d. Dimensions; voir le schéma.
e. Poids; 44.7g
f. Servo de type analogique
SF-10W SF-10W
1. 専用設計ICにより優れた応答性と高トルクを実現。
2. 非常に正確なニュートラル性。POM樹脂製高精度ギヤでバックラッシュのないスムーズ
な作動。コネクターピンには接触不良が起こりにくい特殊メッキ処理を採用。
さらにコネクターは逆接防止設計で接続間違えを防止します。
仕 様 仕 様
a. 作動電圧; 4.8V - 6.0V
b. トルク; 4.5kg/cm (6.0V)
c. 速度; 0.18sec/60° (6.0V)
d. サイズ; 図参照
e. 重量; 44.7g
f. アナログ仕様
SF-10W Features:
1. Excellent in linearity with high driving torque attained by the custom-IC.
2. Highly accurate neutrality. High precision gear made of the POM
(polyacetal) resin that makes the operation smooth causing no backlash.
Connector pins are plated with thick film so that there are no contact
defects. The housing is designed to prevent adverse connection.
Specification
a. Voltage 4.8V to 6.0V
b. Torque 4.5kg/cm (36.10oz/in) 6.0V
c. Speed 0.18sec/60° (6.0V)

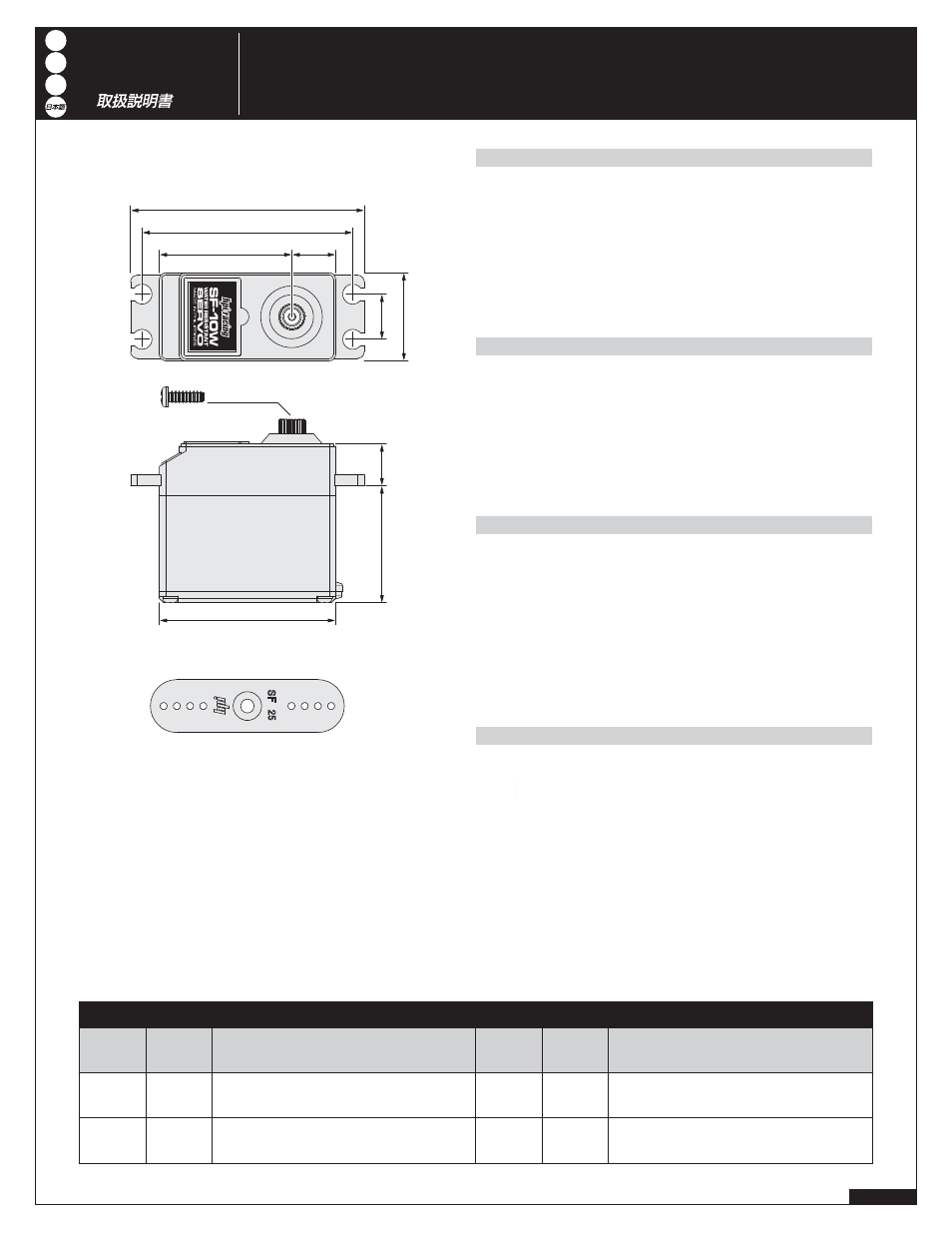

d. Dimensions: See the drawing.
e. Weight 44.7g (1.57oz)
f. Analog Type Servo
SF-10W Besonderheiten
1. Extra gleichmäßig bei hohem Drehmoment.
2. Sehr genauer Neutralpunkt. Extra präzise Zahnräder aus POM (Polyacetal)
Harz. Besonders geschmeidig ohne Hacken. Spezielle Pins um immer perfekten
Kontakt sicher zu stellen. Mit verpolungssicherem Steckergehäuse.
Eigenschaften
a. Spannung; 4.8V bis 6.0V
b. Drehmoment: 4.5kg/cm (6.0V)
c. Geschwindigkeit: 0.18sec/60° (6.0V)
d. Abmessungen: Siehe Zeichnung
e. Gewicht: 44.7g
f. Analoges Servo
1/2
Spare Parts Ersatzteile Piéces détachées スペアパーツ
Number
Artikel#
Référence
品番
Bag qty.
Anzahi
Quantité
入数
Description
Bezeichnung
Description
品名
10.0mm
26.6mm
53.0mm
47.8mm
10.0mm 30.0mm
2.6x8.0mm
10.2mm 20.0mm
40.0mm
HPI SF-10 SERVO GEAR SET
HPI SF-10 SERVO GETRIEBE SET
ENSEMBLE PIGNONS SERVO HPI SF-10
HPI SF-10 サーボギヤセット
102786 HPI SF-10W SERVO CASE SET
HPI SF-10W SERVO GEHAEUSE SET
ENSEMBLE BOITIER SERVO HPI SF-10W
HPI SF-10Wサーボケースセット
104106 x1
HD SERVO HORN FOR HPI SF SERIES SERVO
HEAVY DUTY SERVOHORN (FUER HPI SF SERVOS)
BRAS DE SERVO HD P. SERVO HPI SERIE SF
HD サーボホーン HPI SF シリーズサーボ用
104098 x1 SERVO GEAR GREASE FOR METAL OR PLASTIC SERVO GEARS
SERVOGETRIEBE FETT (METALL UND PLASTIK)
GRAISSE SERVO POUR PIGNONS DE SERVO METAL OU PLAS.
サーボギヤグリス (メタル、プラスチックギヤ用)
80586 x1
Number
Artikel#
Référence
品番
Bag qty.
Anzahi
Quantité
入数
Description
Bezeichnung
Description
品名
x1
104098
HD Servo Horn For HPI SF Series Servo
Heavy Duty Servohorn (Fuer HPI SF Servos)
Bras De Servo HD P. Servo HPI Serie SF
HD サーボホーン HPI SF シリーズサーボ用
