ENTRETIEN ET RÉPARATION
powermax
45 Manuel de l’opérateur 5-9
Replacement

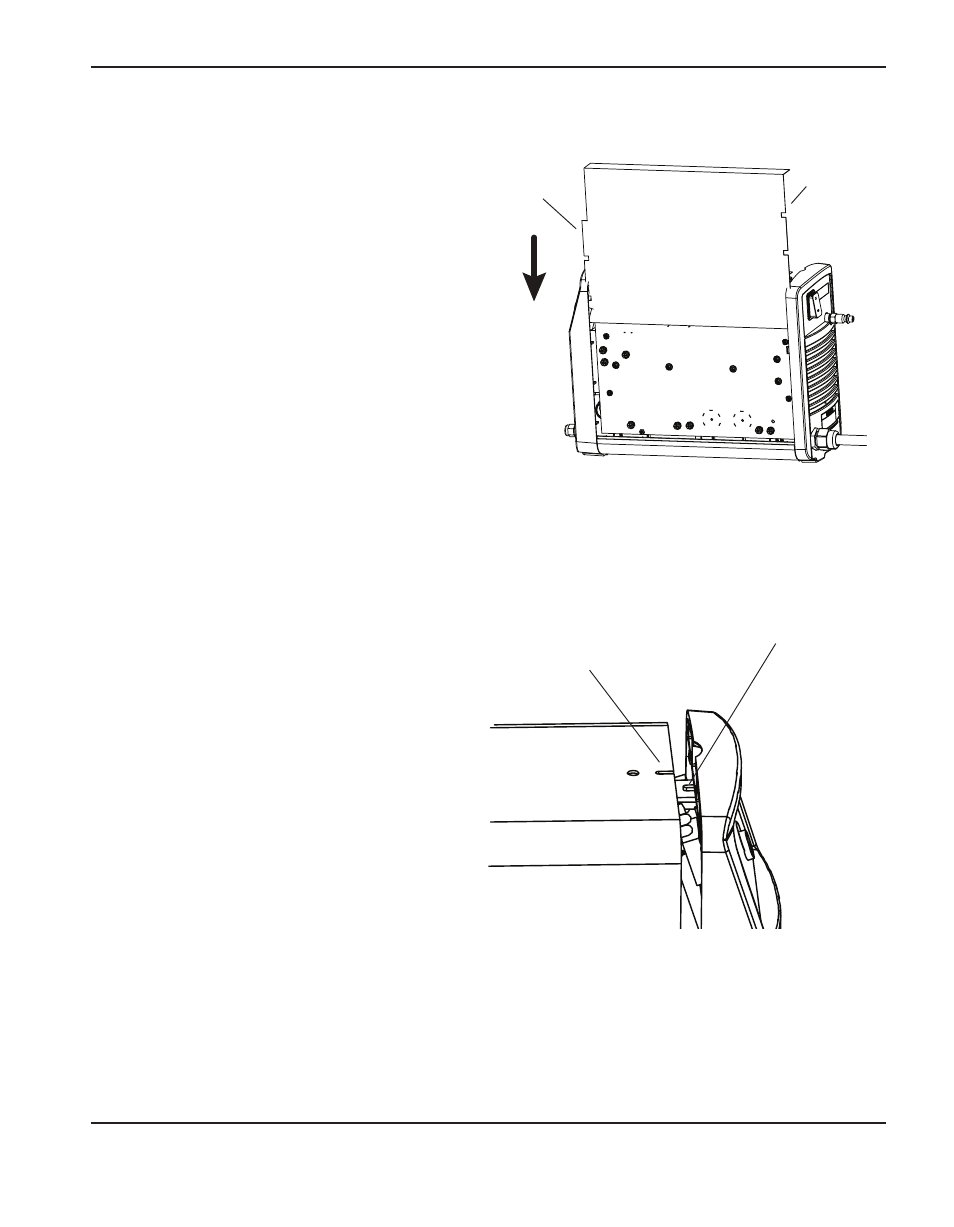

1. Positionnez la barrière Mylar de sorte
que le bord contenant les 3 encoches
se trouve sur la gauche et le bord aux
4 encoches sur la droite.
2. Une perforation est pratiquée sur
le dessus, à environ 4,45 cm de distance
du bord supérieur. Si vous remplacez
la barrière Mylar, vous devez la replier
le long de cette perforation de sorte
que le bord supérieur soit recourbé
à l’opposé de vous.
3. Positionnez la barrière de sorte que
la section pliée recouvre le dessus
du panneau d’alimentation. Faites glisser
la barrière en l’alignant sur le bord
inférieur entre les nervures situées sur
la base et sur le panneau d’alimentation.
Les encoches de part et d’autre de
la barrière doivent s’aligner sur les
encoches situées à l’intérieur des
panneaux d’extrémité.
4. En prenant soins de ne pas pincer les fils,
faites coulisser le couvercle sur la source
de courant pour le remettre en place.
Assurez-vous que les bords inférieurs se
trouvent dans les rails et que l’encoche
en haut du couvercle soit alignée sur
la languette située sur le panneau
d’extrémité avant de sorte que les fentes
du couvercle fassent face au ventilateur.
Positionnez la poignée sur les orifices
de la partie supérieure du couvercle,
puis fixez le couvercle à l’aide des 2 vis.
Trois
encoches
Encoche du
couvercle
Languette
Quatre
encoches
