ENTRETIEN/NOMENCLATURE DES PIÈCES
5-6 HYPERTHERM PMX600 Manuel d’instructions
9/14/99
Couper l’alimentation électrique et débrancher l’alimentation de gaz avant d’enlever le vieux câble de retour.
Installation
Monter le serre-câble (1) sur la source de courant et le serrer avec l’écrou (2).
Faire passer le câble de retour (3) dans le serre-câble.
Faire un noeud (4) près de l’extrémité du câble de retour.
Serrer l’écrou-bague (5) du serre-câble sur le câble.
Connecter le câble de retour à la borne (6).
Serrer la vis du bornier à un couple de 10 in-lb / 1,2 Nm.
Replacer le capot de la source de courant.
Rétablir l'alimentation électrique et le gaz.
AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Toujours couper l’alimentation électrique avant de procéder à toute opération
d’entretien. Toutes les opérations d’entretien nécessitant la dépose du
couvercle protégeant la source de courant doivent être effectuées par un
technicien qualifié.

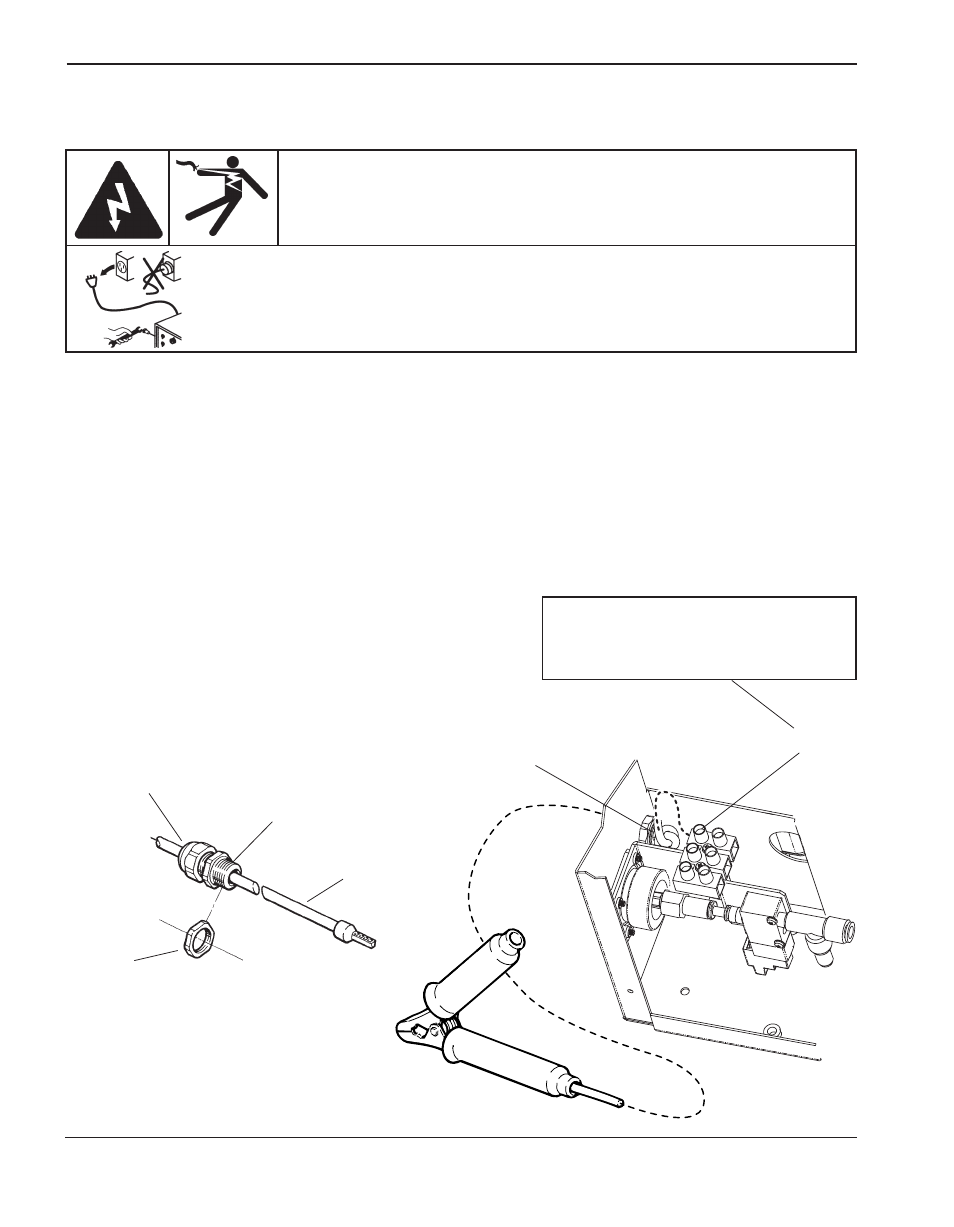

REMPLACEMENT DU CÂBLE DE RETOUR
ATTENTION. Il s’agit d’une connexion
à haute intensité. Il est
essentiel de la serrer au
bon couple.
