Fonctionnement de base du système
powermax
105 Manuel de l’opérateur 3-7

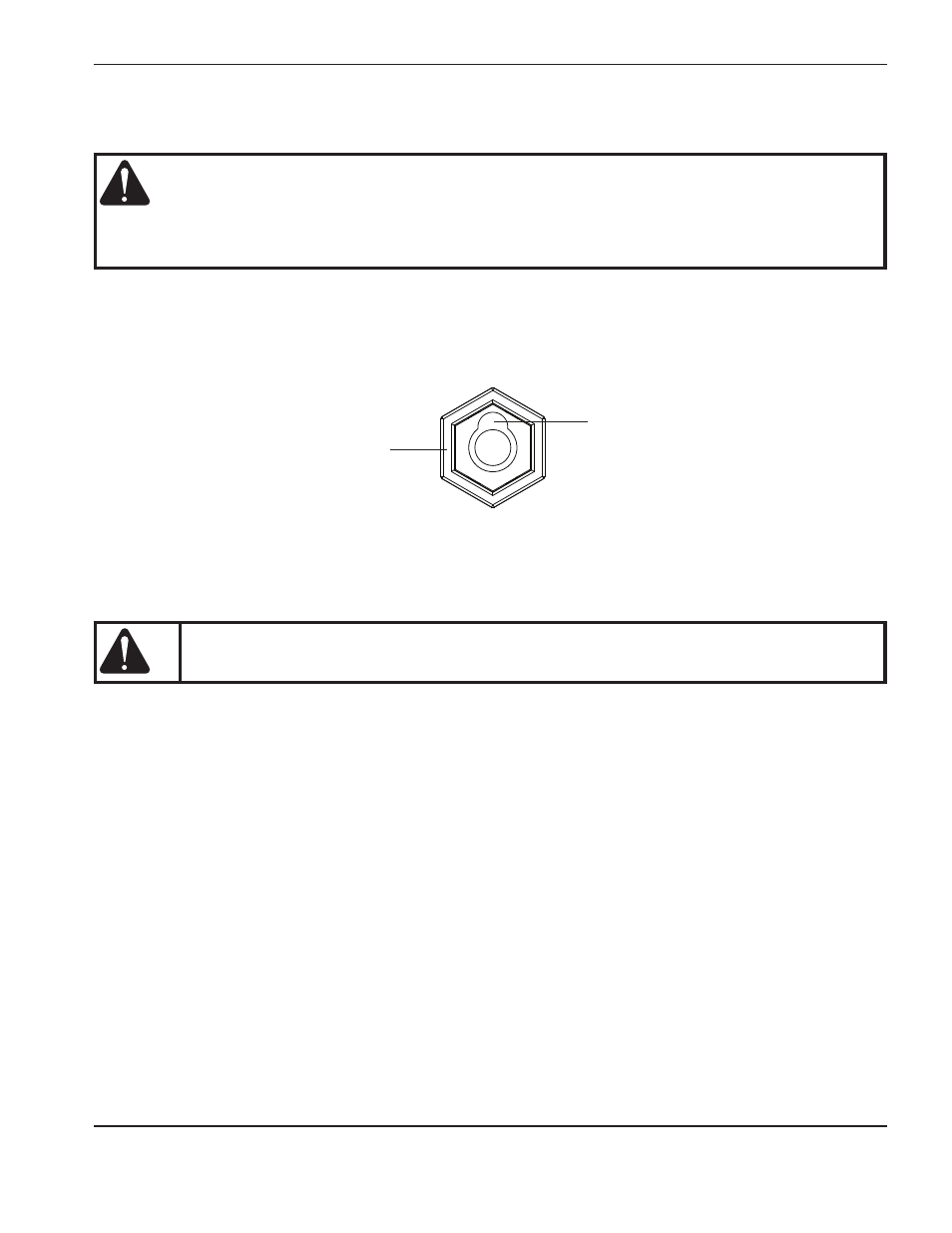

Fixation du câble de retour à la source de courant
Attention : S’assurer d’utiliser un câble de retour approprié pour votre source
de courant. Utiliser un câble de retour de 105 A avec le Powermax105.
L’intensité est indiquée près de la gaine en caoutchouc du connecteur
du câble de retour.
1. Insérer le connecteur du câble de retour dans la prise, à l’avant de la source de courant.
Note : La prise est clavetée. Aligner la clavette du connecteur du câble de retour avec l’ouverture au haut
de la prise sur la source de courant.
Prise du câble de retour
sur la source de courant
Ouverture clavetée
au haut de la
prise
2. Enfoncer complètement le connecteur du câble dans la prise de la source de courant puis le tourner sur environ
1/4 de tour dans le sens horaire, jusqu’à ce que le connecteur soit bien appuyé sur le butoir afin d’optimiser
le branchement électrique.
Attention : Afin de prévenir toute surchauffe, s’assurer que le câble de retour est bien
inséré dans la prise.
