PRÉPARATION
powermax
1650 Manuel de l’opérateur 3-11
Alignement de la torche T100M-2
Monter la torche machine perpendiculairement à la pièce pour
obtenir une coupe verticale. Utiliser une équerre pour aligner
la torche à 0 et 90°.

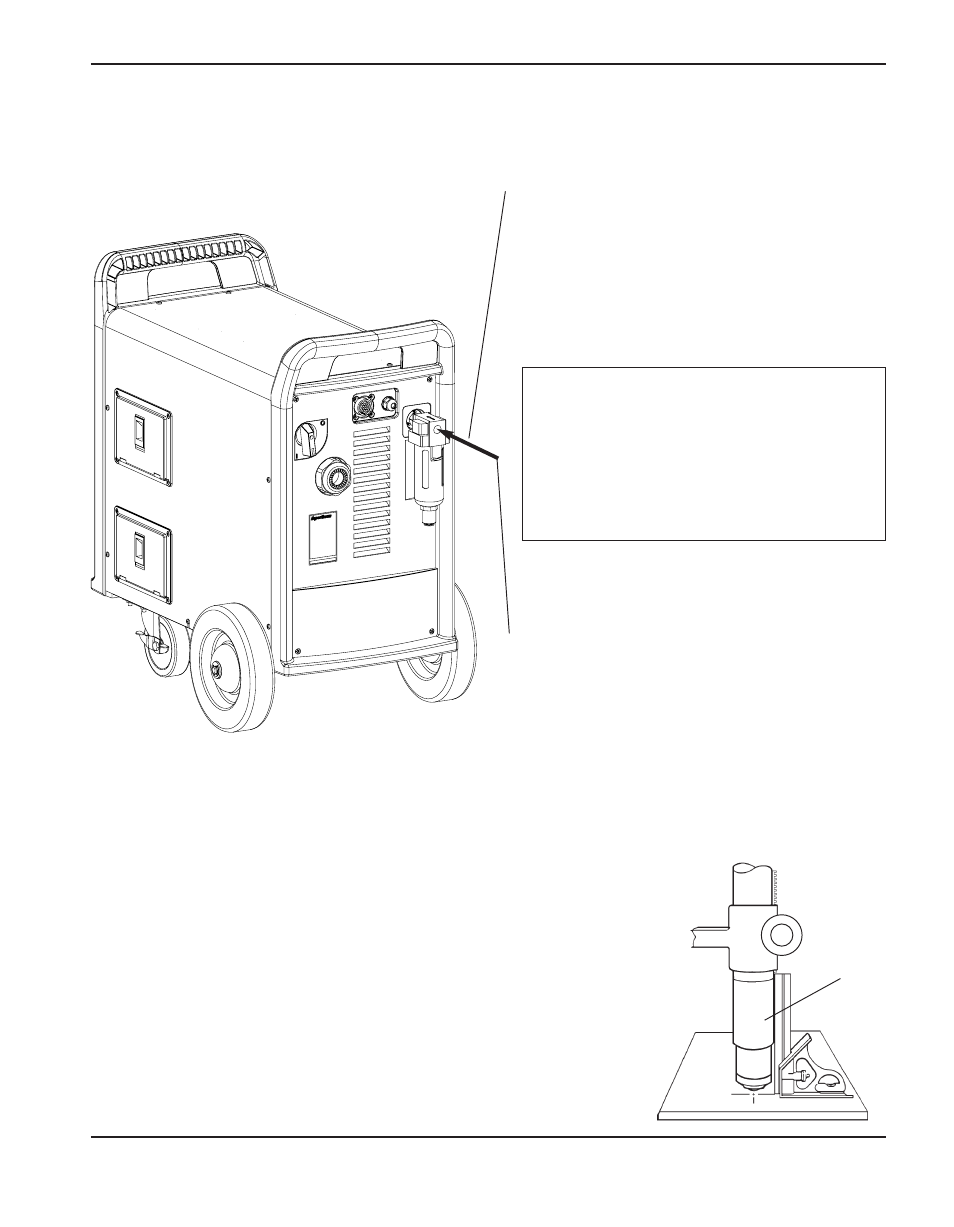

Installation du gaz d’alimentation
Connecter le tuyau flexible de la façon suivante :
Torche
0°
90°
1. Raccord de conduite d’air
• Pour le modèle standard, monter un
raccord de gaz 1/4 NPT sur l’entrée
du filtre à air. Le modèle CE contient
l’adaptateur G1/4 dans le nécessaire
CE. Passer du liquide d’étanchéité
pour tuyau sur les filets.
ATTENTION : Ne jamais utiliser de
ruban Teflon en installant le manchon
ou les adaptateurs. Des morceaux de
ruban peuvent se rompre et pénétrer
dans la conduite d’air et endommager
le détendeur, le manocontact et la
robinetterie.
• Le manchon/adaptateur se trouve dans
la boîte des pièces consommables, du
couvercle de la source de courant.
2. Conduite d’air
• Utiliser un flexible de gaz inerte de
9,5 mm de diamètre interne et un
manchon à raccord rapide 1/4 NPT. Le
connecter au manchon installé à l’étape 1.
Régler la pression d’air conformément à la
Section 4,
Fonctionnement.
