Section 4 – Installation et mise en route
4.1
Configuration du site
4.1.1
Température ambiante et humidité relative
Le refroidisseur est conçu pour être installé en intérieur, à des températures ambiantes comprises entre –10 °C et
40 °C; l’humidité relative doit être comprise entre 20 % et 80 % (sans condensation).
4.1.2
Emplacement
Le refroidisseur doit être installé sur une surface plane pouvant supporter au moins 449 kg. Il doit être placé le plus
près possible du procédé nécessitant un refroidissement. Il doit être situé au moins à 1,4 mètre de toute source de
chaleur telle que des conduites de chauffage, des chaudières, etc. Si possible, il doit être placé à côté d’un système
d’évacuation adéquat afin d’éviter toute inondation en cas de fuite.
Afin de faciliter son positionnement définitif et sa maniabilité, le refroidisseur est fourni avec quatre roulettes
à blocage très robustes. Utiliser un lève-palettes pour tout déplacement supérieur à 6 mètres.
4.1.3 Surface au sol
Réserver au moins 45,7 à 61 cm de dégagement autour du refroidisseur (avant, arrière et côtés) afin de pouvoir
accéder aux connexions et aux composants. Les refroidisseurs demandent au moins 1,4 mètre de hauteur libre pour
permettre à l’air de s’échapper du ventilateur monté sur la partie supérieure du refroidisseur.
4.2
Plomberie
Voir Figure 4-1
4.2.1
Raccordement de procédé
Le refroidisseur comprend deux raccords évasés 1,3 cm NPT x 1,9 cm - 16 mâle 37
°
, nº 8 JIC à l’arrière du boîtier
pour la connexion des entrées et sorties de procédé.
Afin de garantir la sécurité du lieu de travail et d’éviter les fuites, un soin particulier doit être porté lors du choix des
tuyaux et branchements du refroidisseur.
•
Taux de pression : les tuyaux doivent pouvoir supporter un minimum de 1723,7 kPa.
•
Tube souple : éviter les tubes extensibles dont le volume augmente en même temps que le liquide lors du
fonctionnement à la pression souhaitée.
FILTRE
À AIR
INDICATEUR
VISUEL DE
NIVEAU
D’EAU

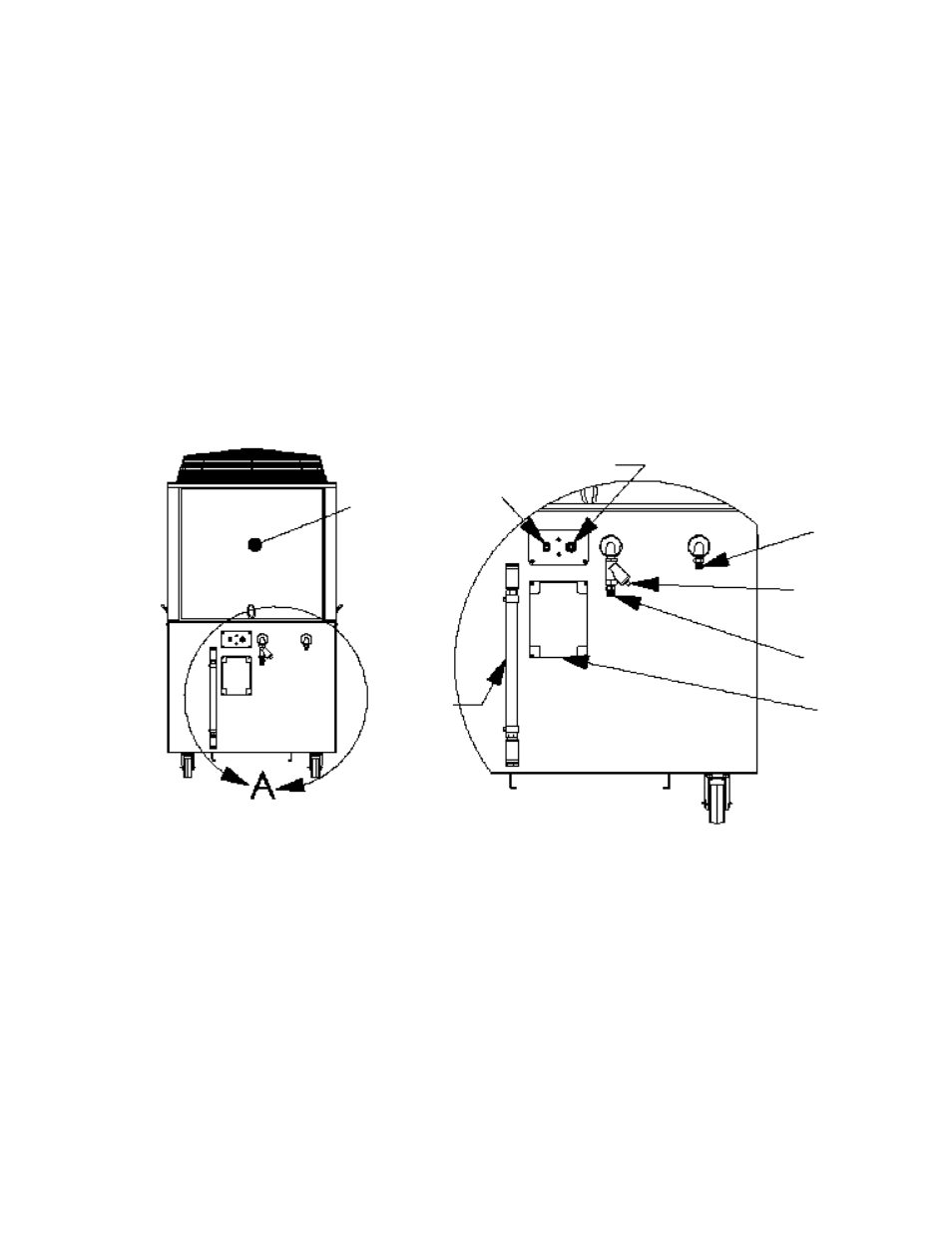

FIG. 4-1
INTERRUPTEUR
LOCAL/DISTANT
MISE EN MARCHE/ARRÊT
À DISTANCE
ENTRÉE
CRÉPINE
DE PROCÉDÉ
SORTIE
ENTRÉE
D’ALIMENTATION
