FONCTIONNEMENT
HD3070 avec console manuelle Manuel de l’opérateur 2-11
10/19/98

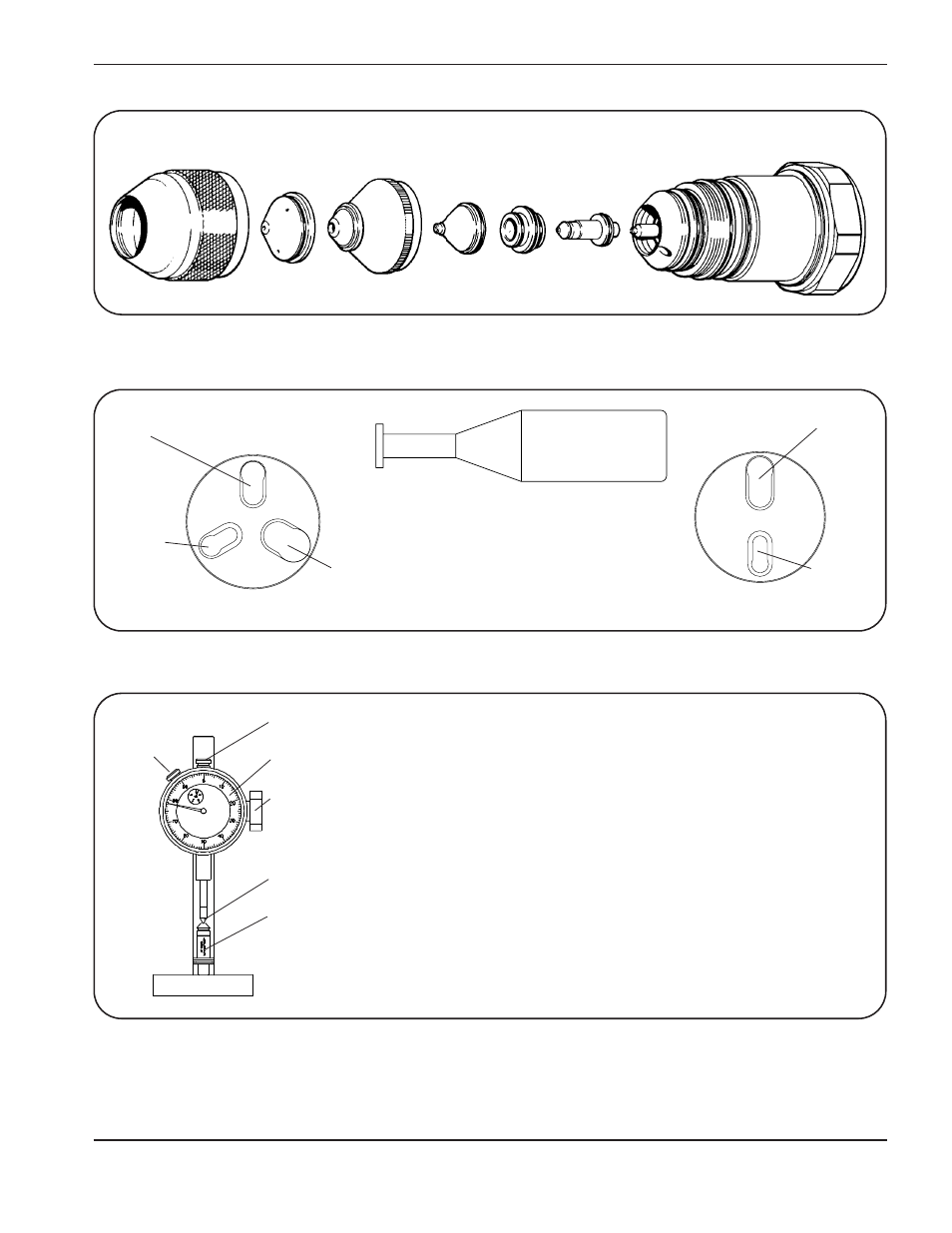

Figure 2-4 Pièces consommables de la torche aciers doux PAC184 15 et 30 A
Figure 2-5 Outils de dépose des pièces consommables
Figure 2-6 Jauge de profondeur du cratère de l’électrode (004630)
Buse de protection
extérieure
120221/120543 Protecteur
120222
Buse de protection
intérieure
120219
Diffuseur
120212
120218
30 A
Électrode
120209
Torche PAC184
120208
Cet outil sert à vérifier la profondeur du cratère de
l’électrode. Pour l’utiliser, procéder de la façon suivante :
1. Desserrer le dispositif de réglage de la hauteur et
placer une électrode comme l’indique l’illustration.
Serrer le dispositif de réglage de la hauteur.
2. S’assurer que la pointe touche la surface plate près du
cratère.
3. Desserrer la vis de blocage du cadran gradué, mettre
l’aiguille à zéro et resserrer la vis de blocage.
4. Abaisser la pointe dans le cratère et relever la
profondeur du cratère sur le cadran.
5. Remplacer les électrodes dont la profondeur de
cratère indiquée est supérieure à 1 mm (0,040 po).
Note : sur l’illustration l’aiguille indique à peine un peu
plus de 0,5 mm (0,020 po).
Monte et abaisse
la pointe
Vis de
blocage
Cadran gradué
Réglage de la
hauteur
Pointe (004629)
Électrode
Buse
120277
15 A
Buses aciers doux 15, 30 et 50 A
et aciers inoxydables 30 A
Buse/protecteurs aciers
inoxydables 50 A et 70 A
Buse
Électrode
Toutes les
électrodes et
buses 100 A
Outil PAC186 (004555) Outil PAC184 (004670)
Outil pour diffuseur PAC186
(004745)
