Horton Legend Ultra Lite - Manuel (Page 3)

Remarque: Pour éviter une usure excessive, vous devrez peut-être serrer le
boulon jusqu’à ce que vous ayez soulagé toute pression excessive du câble.
Si le boulon d’assemblage principal n’est pas assez serré, il y aura une usure
excessive sur le câble. Vous ne pouvez pas serrer manuellement le boulon
d’assemblage principal suffisamment pour le briser!
• Insérez l’étrier dans les deux trous situés à l’avant de la barre. Assurez-vous
que la « vallée » dans les points de l’étrier pointe vers le bas afin qu’elle ne
bloque pas la trajectoire de la flèche.
Serrez les vis situées sur la partie inférieure de la barre pour verrouiller le
boulon d’assemblage et l’étrier (photo 7).
• Vous êtes maintenant prêt à tester votre arbalète et à affiner votre viseur. (Consultez les sections appropriées
d’armement, de chargement et de visée dans le Manuel d’instructions du propriétaire).

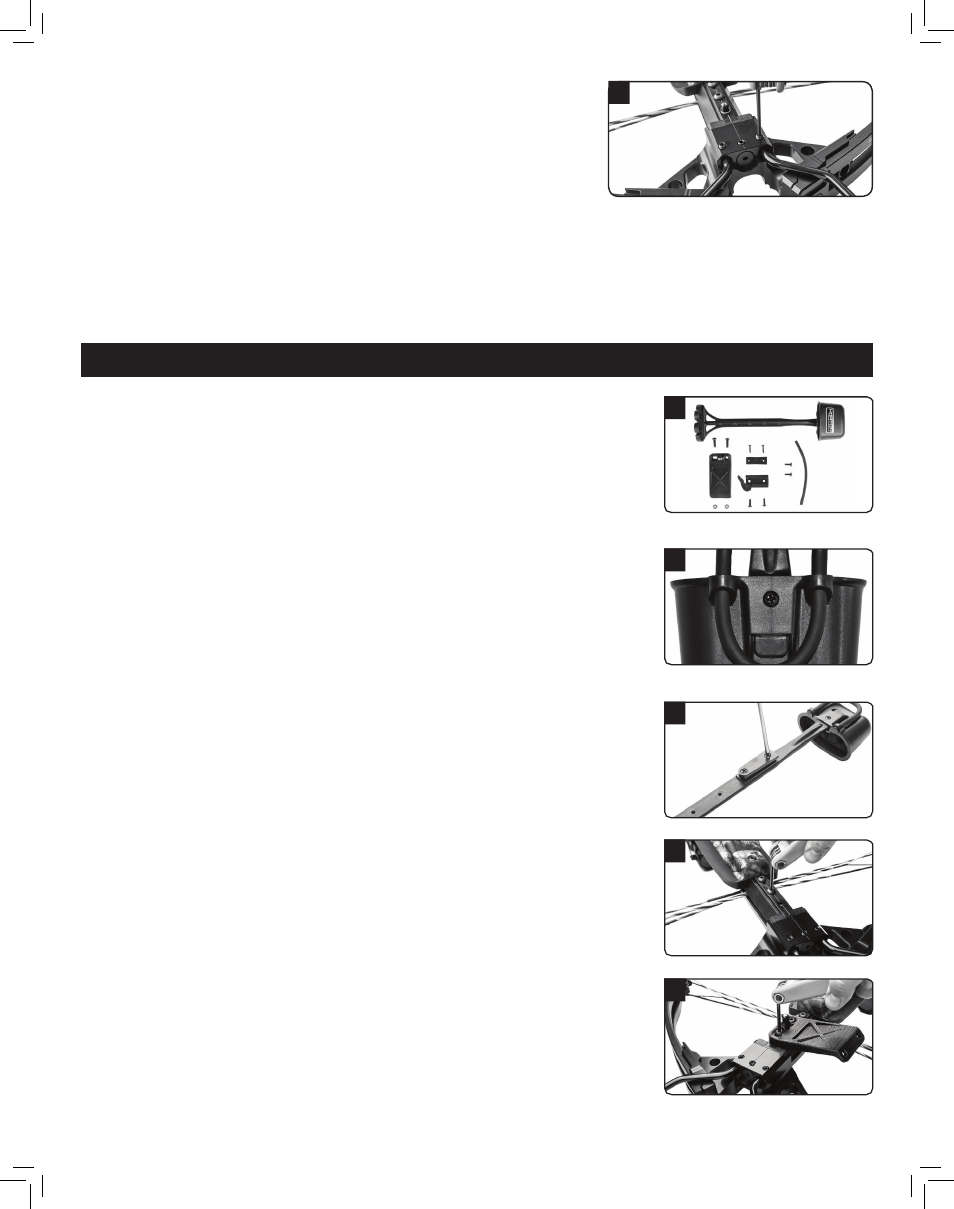

INSTALLATION DU CARQUOIS
1. L’ensemble « 3-Arrow Instant Detach Quiver » contient les pièces suivantes
(photo 1) :
• UN (1) carquois
• UN (1) raccord démontable mâle
• DEUX (2) vis Phillips encastrées ovales 3/4 po
• UN (1) tuyau en caoutchouc (support du carquois)
• DEUX (2) bouchons de tuyaux
• UN (1) raccord démontable femelle avec levier
• DEUX (2) vis Phillips panoramiques
• UN (1) support de fixation de carquois avec harnais
• DEUX (2) écrous à frein élastique 7/16 po
• DEUX (2) vis à tête cylindrique bombée 1/4 - 20 x 3/4 po
2. Fixez le tuyau en caoutchouc à la coupe du carquois. À partir du bas de la coupe du
carquois, insérez les deux extrémités du tuyau en caoutchouc à environ deux
pouces dans chaque trou et insérez un bouchon dans chaque extrémité. Puis, tirez
le tuyau vers le fond de la coupe du carquois et fixez les extrémités bouchées du
tuyau dans les trous fraisés (photo 2).
Remarque: Une fois insérés, les bouchons
ne peuvent pas être retirés.
3. Positionnez le raccord démontable mâle à l’arrière du carquois au-delà des trous
les plus près de la coupe du carquois. Insérez les vis Phillips encastrées ovales 3/4
po et serrez (photo 3).
4. Retirez le harnais avant et la vis à tête cylindrique bombée 1/4 - 20 x 3⁄8 po situés
en dessous, de l’arrière du canon (photo 4).
Remarque: Utilisez une clé Allen 5⁄32
po pour retirer la vis du canon.
5. Placez le support de fixation du carquois sur les deux trous détenant
précédemment le harnais et la vis à tête cylindrique bombée. Alignez le support
de fixation à la droite ou à la gauche de l’arbalète, en fonction des
préférences personnelles.
• Insérez et serrez les deux vis à tête cylindrique bombée 1/4 - 20 x 3/4 po dans les
trous où vous avez retiré les vis du harnais et du canon (photo 5). Utilisez une clé
Allen 5/32 po pour serrer.
3
Fixez le raccord démontable mâle.
4
Retirez le harnais et la vis du canon 3⁄8 po.
5
Placez le support de fixation sur les deux
trous du canon et insérez les vis 3/4 po.
2
Fixez le tuyau en caoutchouc à la coupe
du carquois.
1
Trousse d’installation du carquois
« 3-Arrow Instant Detach ».
2
Lorsque l’étrier est en place, serrez les trois vis.
7
