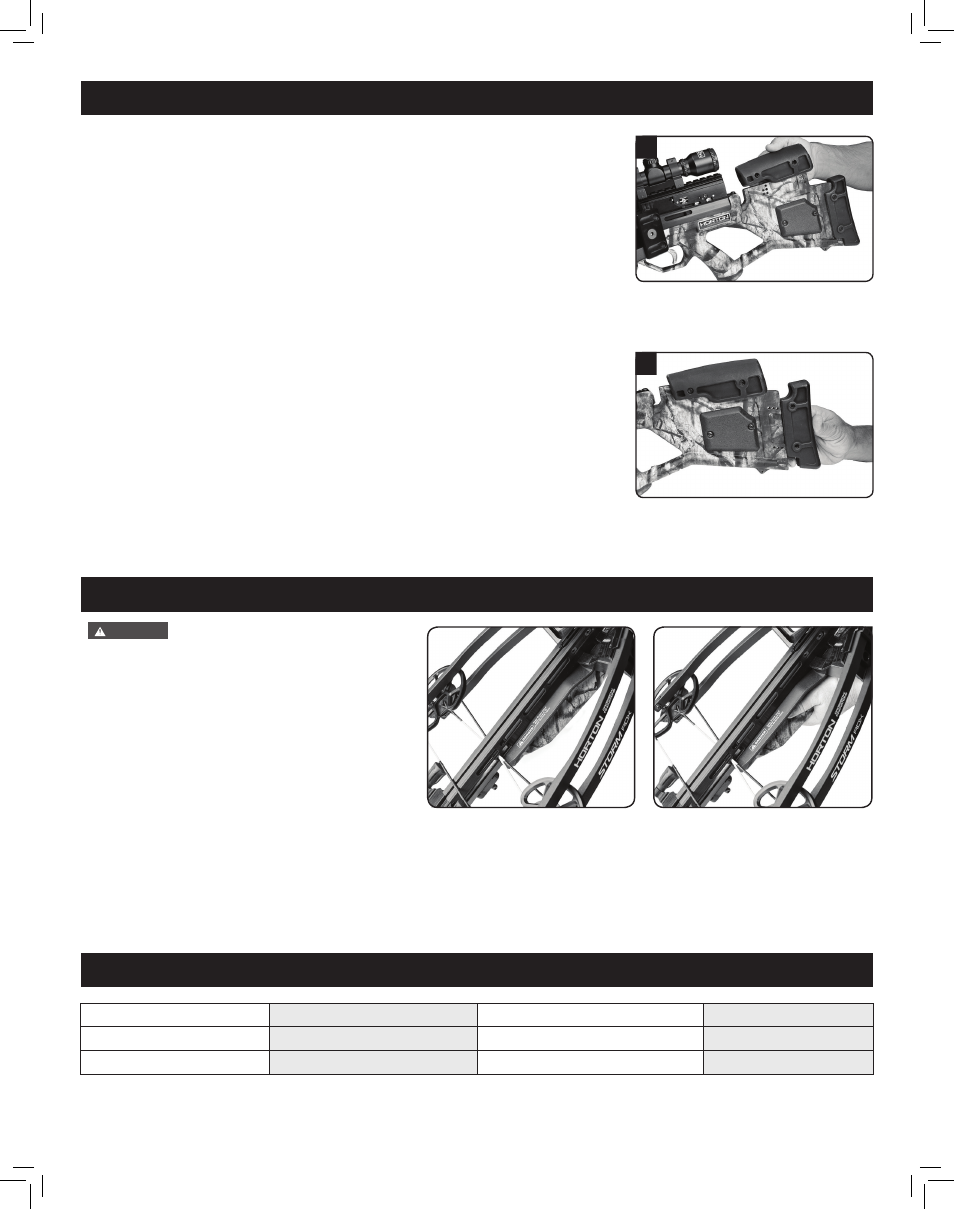

Horton Storm RDX - Manuel (Page 4)

Gardez vos doigts sur le garde-main
sous le câble et le porte-flèche lorsque vous tirez
avec votre arbalète. Sinon, le câble de l’arc peut
causer des blessures graves ou une amputation
lorsque vous appuyez sur la détente.
Storm RDX est dotée d’ailes de sécurité en
caoutchouc, qui sont conçues pour maintenir les
doigts et le garde-main du tireur sous le
porte-flèche lors du tir. Les ailes sont situées entre
la monture et le canon.
Si pour une raison quelconque, elles sont perdues
ou endommagées, communiquez avec
TenPoint pour un remplacement immédiat à
www.hortoncrossbows.com ou 330-628-9245.
AJUSTEZ L’APPUI-JOUE ET LA PLAQUE DE COUCHE
Storm RDX dispose d’un appui-joue, qui s’ajuste à l’une des sept positions fixes pour
créer un alignement idéal au niveau des yeux et d’une plaque de couche, qui s’adapte
à l’une des trois positions fixes pour correspondre parfaitement à la longueur de
crosse du tireur.
Réglage de l’appui-joue:
1. Pour régler l’appui-joue, retirez les vis de l’épaule 3⁄16 po x 1/2 po avec une clé
Allen 3⁄32 po.
2. Glissez l’appui-joue sur les trous d’alignement souhaités pour créer votre
alignement idéal au niveau des yeux (photo 1).
3. Replacez les vis lorsque le réglage est adapté à vos besoins.
Réglage de la plaque de couche:
1. Pour régler la plaque de couche, retirez les vis de l’épaule 3⁄16 po x 1/2 po avec
une clé Allen 3⁄32 po.
2. Glissez la plaque de couche sur les trous d’alignement souhaités pour créer votre
longueur de crosse idéale (photo 2).
3. Replacez les vis une fois que vous avez la bonne longueur.
DANGER
Numéro de pièce Longueur Matériels Torsion
Corde: HCA-12215 Corde: 40,875 po Corde: D97, 28 brins Corde: Pré-torsadé
Câbles: HCA-13115 Câbles: 15,1875 po Câbles: D97, 28 brins Câbles: Pré-torsadés
3
Les ailes sont situées entre la monture
et le canon. Elles aident à protéger le
pouce, à empêcher les blessures aux
doigts et à réduire le son.
Position correcte des mains.
CARACTÉRISTIQUES
AILES DE SÉCURITÉ ET GARDE-MAIN
Glissez la plaque de couche dans l’une des trois
positions fixes.
Glissez l’appui-joue sur les trous
d’alignement souhaités.
1
2
