Hoefer GD2000 - Manuel (Page 26)

•
p18
Remplacement des fusibles
115 V~ Modèle. Le tiroir de fusibles est titulaire
d’une F 12A 250V 3AG fusible et une bobine de
court-circuit.
230 V~ Modèle. Le tiroir de fusibles est titulaire de
deux F 6.3A 250V 5 × 20 mm fusibles.
Le tiroir à fusibles se trouve dans le module
d’alimentation qui se trouve sur le côté gauche du
panneau de contrôle (voir figure 6).
1
Insérez un petit tournevis à lame plate dans la
fente ci-dessous le tiroir de fusibles. (Voir Fig 6.)
Poussez dans la direction de la flèche pour libérer le
tiroir. Saisissez le tiroir de fusibles avec vos doigts
et retirez-le.
2
Retirer le fusible sur le tiroir pour l’inspecter. Si
l’élément fusible est brûlé ou brisé, remplacez-le.
Si le fusible semble intacte, le vérifier avec un
multimètre. Une lecture de 1Ω ou moins indique que
le fusible est encore utilisable.
3
Poussez le tiroir de fusibles dans le module d’entrée
d’alimentation jusqu’à ce qu’il s’enclenche.
4
Branchez le cordon d’alimentation et mettez
l’interrupteur d’alimentation sur.
Important! Fusibles de protéger
l’équipement en débranchant les
charges trop importantes pour la
conception du circuit. Toujours
remplacer les fusibles avec ceux
qui sont conformes à la valeur du
fusible spécifié.
Important! Détacher le cordon
d’alimentation avant de remplacer
les fusibles.

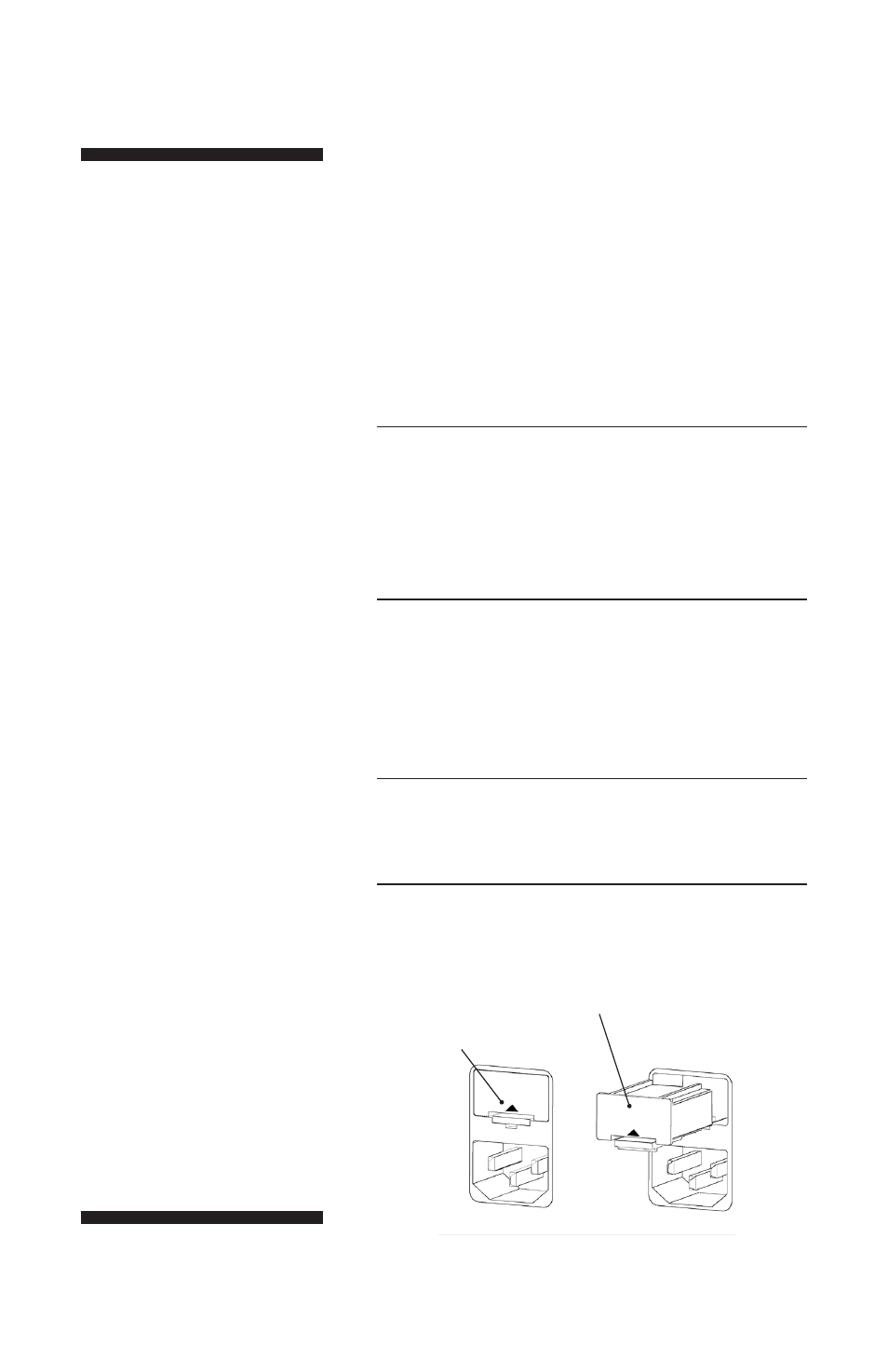

Fig 6. Module
d’alimentation secteur.
Utilisez vos doigts pour
retirer le tiroir à fusibles Insérez une petite lame
de tournevis dans la fente.
Poussez dans la direction de
la flèche pour libérer le tiroir
de fusibles.
