Harken 2636 40 mm Shackle & Cheek Block - Manuel (Page 4)

Poulies simples à émerillon et Carbo-Cam 423 2645/2646

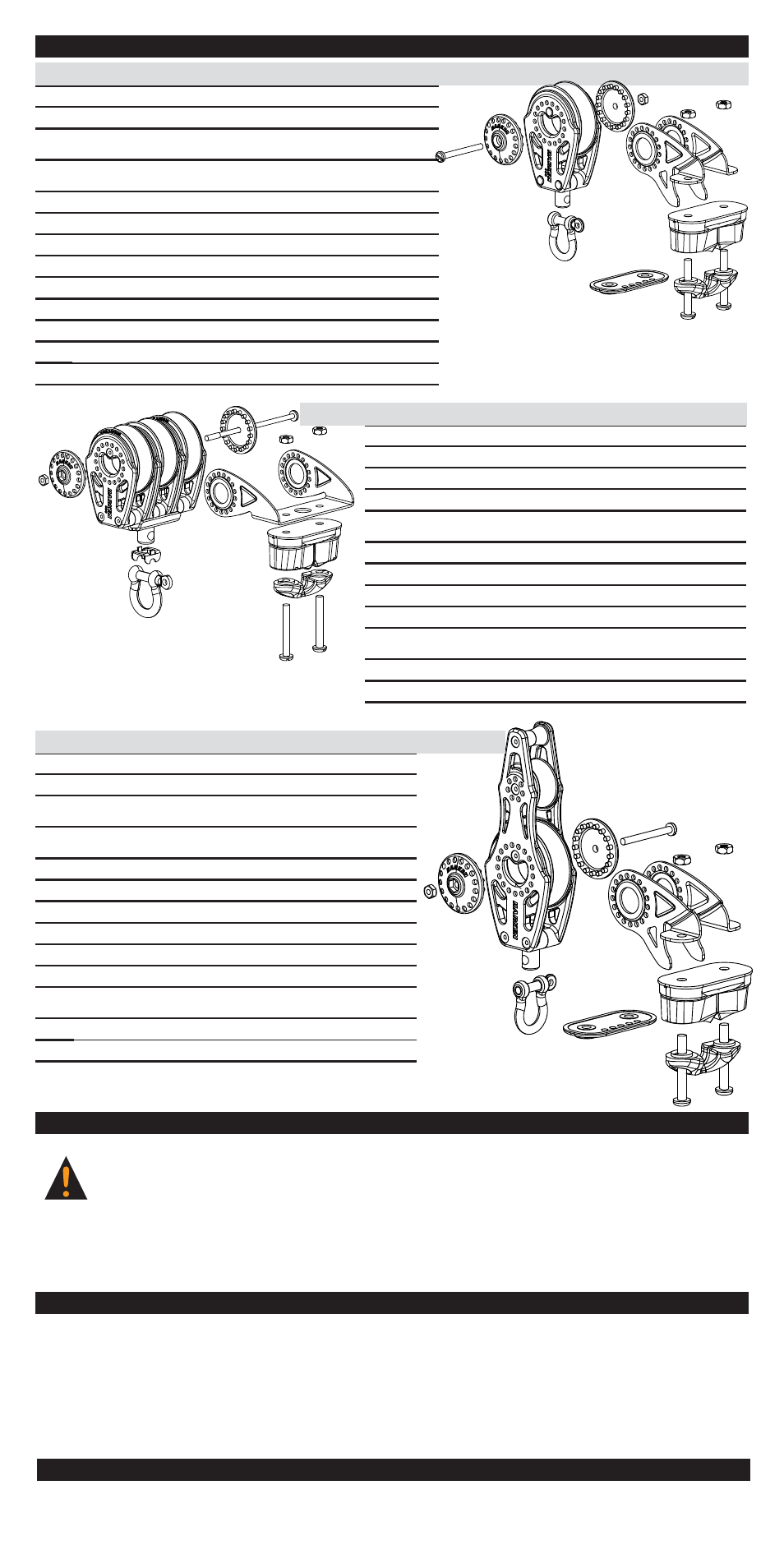

N° Désignation Qté Réf.
1 Vis TCL fendue M3 x 30 1 HFS888
2 Plaque de verrouillage du support de
taquet coinceur gauche
1 H-26265B
3 Plaque de verrouillage du support de
taquet coinceur droit
1 H-27031B
4 Écrou M3 de plaque de verrouillage 1 HFS939
5 Support de taquet coinceur gauche 1 H-46865
6 Support de taquet coinceur droit 1 H-46866
7 Écrou M4 de taquet coinceur 2 HFS890
8 Taquet coinceur Carbo-Cam Micro 1 471
9 Filoir Micro noir 1 424B
10 Vis TCL fendue M4 x 30 de taquet coinceur 2 HFS889
11 Cale pour inversion du taquet coinceur 1 H-27034B
12 Manille lyre basse 4 mm 1 2131
Pièces – Carbo 40 mm à taquet coinceur
N° Désignation Qté Réf.
1 Écrou M3 de plaque de verrouillage 1 HFS939
2 Plaque de verrouillage gauche 1 H-26265B
3 Plaque de verrouillage droite 1 H-27031B
4 Vis Custom M4 x 70 de support de
taquet coinceur
1 HFS895
5 Support de taquet coinceur 1 H-27052C
6 Écrou M4 de taquet coinceur 2 HFS890
7 Taquet coinceur Carbo-Cam Micro 1 471
8 Filoir Micro noir 1 424B
9 Vis TCL fendue M4 x 30 de taquet
coinceur
2 HFS889
10 U-Lock 1 H-27808A
11 Manille lyre basse hybride 5 mm 1 HCP1568
Poulies triples à Carbo-Cam 423 2647/2648
9
11
1
2
3
4
5
6
7
8
10
11
1
2
3
4
5
6
7
8
9
10
12
N° Désignation Qté Réf.
1 Vis TCL fendue M3 x 30 1 HFS888
2 Plaque de verrouillage du support de
taquet coinceur gauche
1 H-26265B
3 Plaque de verrouillage du support de
taquet coinceur droit
1 H-27031B
4 Écrou M3 de plaque de verrouillage 1 HFS939
5 Support de taquet coinceur gauche 1 H-46865
6 Support de taquet coinceur droit 1 H-46866
7 Écrou M4 de taquet coinceur 2 HFS890
8 Taquet coinceur Carbo-Cam Micro 1 471
9 Filoir Micro noir 1 424B
10 Vis TCL fendue M4 x 30 de taquet
coinceur
2 HFS889
11 Cale pour inversion du taquet coinceur 1 H-27034B
12 Manille lyre basse 4 mm
1 2131
9
12
1
2
3
4
5
6
7
8
10
11
Poulies violon 2657/2658
M1001/4-15-10
Les produits Harken ® sont conçus pour limiter les interventions de maintenance. Un minimum d’entretien est
cependant nécessaire pour assurer leur fonctionnement optimal, comme le prévoit la garantie limitée Harken ® .
Rincez fréquemment votre matériel d’accastillage à l’eau claire afin de le nettoyer et garantir son bon
fonctionnement. Lavez-le régulièrement avec une solution d’eau et de détergent non agressif en faisant
tourner les réas afin de répartir uniformément le produit. Rincez ensuite à l’eau claire.
Important : l’exposition à certains nettoyants pour teck ou à d’autres produits contenant des substances
caustiques peut entraîner une décoloration qui n’est pas couverte par la garantie Harken.
Garantie
Si vous souhaitez obtenir des renseignements complémentaires concernant la sécurité, la
maintenance ou la garantie, consultez le site Web www.harken.com ou le catalogue Harken ® .
Maintenance
Inspectez systématiquement chaque poulie et manille avant toute utilisation
Vérifiez régulièrement que les manilles et émerillons ne présentent aucune corrosion, fissure ou déformation.
Lors du remplacement d’une manille, veillez à utiliser le modèle Harken approprié afin de respecter les
caractéristiques de résistance initiales. Changez les cordages dès que cela s’avère nécessaire, en tenant
compte du diamètre maximal recommandé.
AVERTISSEMENT : l’absence d’inspection soigneuse et le non-remplacement des pièces métalliques
abîmées et/ou des cordages usés peuvent entraîner une rupture soudaine de la poulie ou du palan
et provoquer un accident ou des blessures graves voire mortelles et endommager votre bateau.
Pour obtenir des informations complémentaires sur la sécurité, visitez le site www.harken.com.
