7

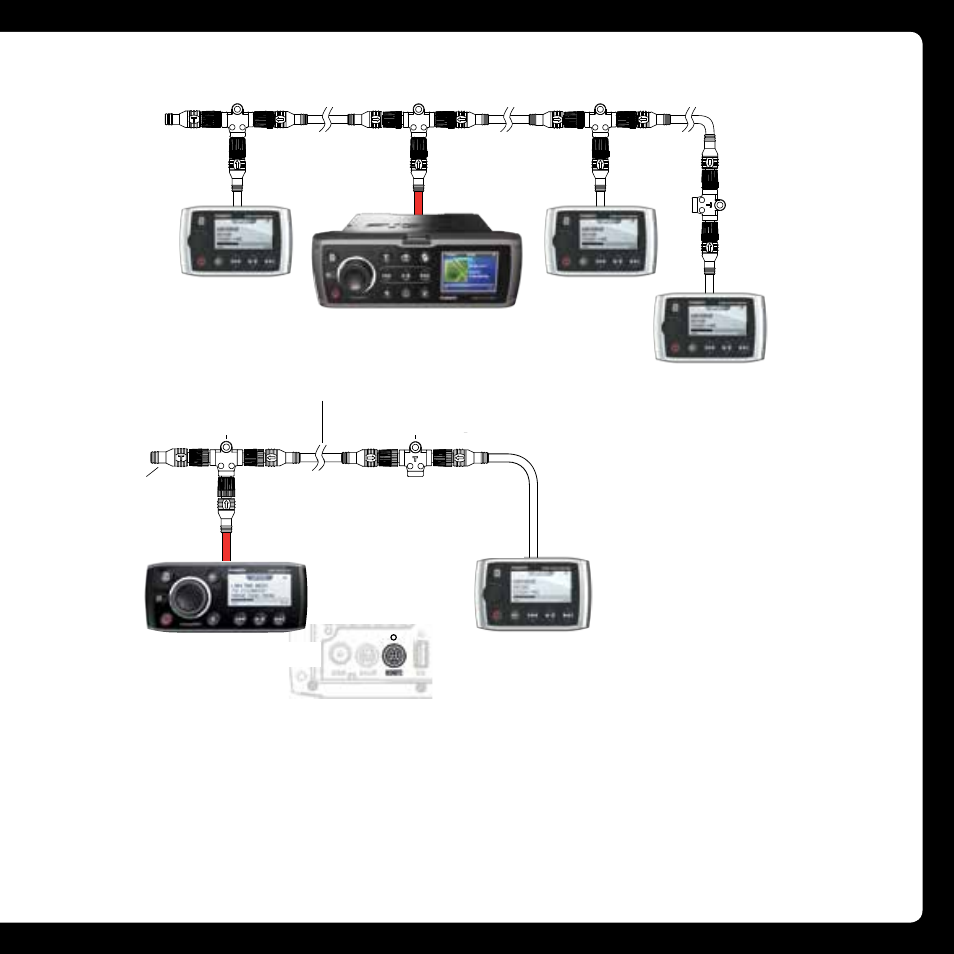

Connexion de la télécommande MS-NRX200i au système stéréo MS-RA205
Exemple d'installation avec plusieurs (3) télécommandes
REMARQUE : les
terminaisons fournies
doivent être installées
aux extrémités du
réseau, conformément
à l'illustration. Une
installation incorrecte
affectera le bon
fonctionnement du
système.
OPTION D'INSTALLATION 2 : CONNEXION
À UN RÉSEAU NMEA 2000 EXISTANT
Les télécommandes filaires MS-NRX200i de FUSION peuvent fonctionner sur un réseau NMEA 2000 existant,
ce qui supprime la nécessité de les connecter à l'unité stéréo. Le kit MS-NRX200i contient tous les câbles et
connecteurs nécessaires à la connexion de la télécommande à un réseau NMEA 2000 existant.
Remarque importante : les câbles de dérivation NMEA 2000 pour les unités de lecture stéréo FUSION ne sont
pas fournis avec les systèmes stéréo. Les câbles de dérivation sont disponibles en option auprès de FUSION.
FUSION ALIMENTÉ - Réseau uniquement Fusion
Câble de dérivation alimenté MS-RA205 (rouge)
Réf. n° CAB000862
Fourni avec le système stéréo
TÉLÉCOMMANDE
FUSION MS-NRX200i
SYSTÈME STÉRÉO FUSION MARINE
MS-RA205
CÂBLE DORSAL
NMEA 2000 - 6 M
TERMINAISON EN LIGNE
NMEA 2000
CONNECTEUR EN T
NMEA 2000
TERMINAISON FEMELLE
NMEA 2000
TERMINAISON
NMEA 2000
SITUÉE EN
FIN DE RÉSEAU
TERMINAISON
NMEA 2000
SITUÉE EN
FIN DE RÉSEAU
